> >>PKE-XTUA-12 121729 ELECTRIC Bloque de disparo 3-12 A Protección de motor electrónica Con SmartWire-DT
Anterior producto Siguiente producto

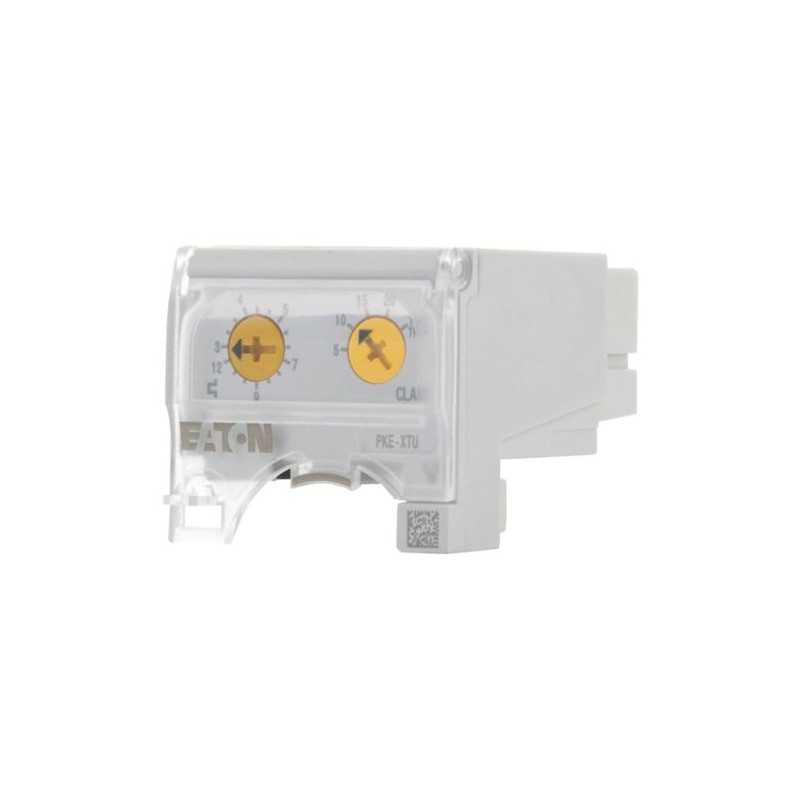

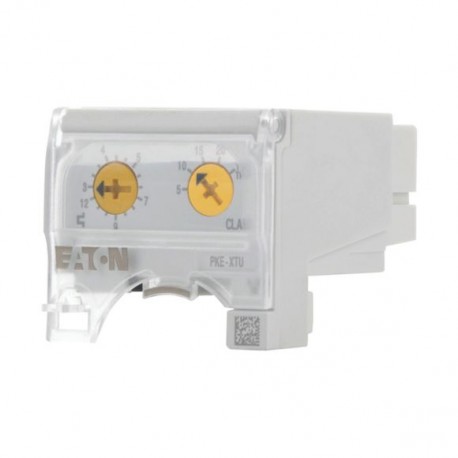

PKE-XTUA-12 121729 EATON ELECTRIC Bloque de disparo 3-12 A Protección de motor electrónica Con SmartWire-DT Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PKE-XTUA-12 121729 EATON ELECTRIC Bloque de disparo 3-12 A Protección de motor electrónica Con SmartWire-DT

PKE-XTUA-12

121729

XTPEXTA012B

EATON-MOELLER

Bloque de disparo; 3-12 A; Protección de motor electrónica; Con SmartWire-DT

Bloque de disparo 3-12 A Protección de motor electrónica Con

Más detalles


Interruptores de baja tensión > Bloque de disparo para disyuntor

Interruptores Protectores de Motor Electrónicos

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $157.83
Precio unitario: $157.83

Cantidad Precio
1+$157.83
8+$132.71
16+$126.80
23+$124.61
31+$123.17
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

productos relacionados

▲

Más Información

▲


Viaje bloque 3 - 12, la protección del Motor, Conexión SmartWire-DT: sí, Para uso con: PKE12 dispositivo básico, PKE32 dispositivo básico
Unidad electrónica de control para la protección del motor de acuerdo a la norma iec60947-4-1 para el dispositivo básico PKE12 / PKE32, electrónica amplia gama de protección de sobrecarga (4:1), los fallos de fase y protección de desequilibrio, ajustable de disparo de clase. interfaz para la conexión SmartWire-DT para descentralizar la orientación y el control de la situación, de viaje de las señales, el consumo de energía). Mercado mundial de dispositivos, ATEX acreditación

Programa de entrega

Gama de productos
Accesorios
Accesorios
Viaje de bloques
La función básica de
La protección del Motor
La protección del Motor de arranque duro deber
0000SPC-571
Notas
También es adecuado para motores con clase de eficiencia IE3.
IE3-listo dispositivos se identifican por el logotipo en el embalaje.
Rango de ajuste
La sobrecarga de versiones[Ir]Rango de ajuste de la sobrecarga de versiones[Ir]
3 - 12 Un
La sobrecarga de versiones[Ir]La sobrecarga de la liberación, min. [Ir]
Tres
La sobrecarga de versiones[Ir]La sobrecarga de la liberación, max. [Ir]
12 Un
La función
Con la sobrecarga de liberación
Nominal de corriente ininterrumpida = corriente de operación nominal [Iu= Yoe]
12 Un
Potencia del Motor [P]
AC-3220 V 230 V [P]
3 kW
AC-3380 V 400 V [P]
5.5 kW
AC-3440 V [P]
5.5 kW
AC-3500 V [P]
5.5 kW
AC-3660 V 690 V [P]
7.5 kW
Para el uso con
PKE12 dispositivo básico
PKE32 dispositivo básico
Conexión SmartWire-DT
sí
en conjunción con la PKE-SWD-SP SmartWire DT PKE módulo
en conjunción con la PKE-SWD-32 SmartWire DT PKE módulo
Motor de salida/corriente nominal del motor

Potencia del Motor

Corriente nominal del motor

AC-3

220 V

230 V

240 V

380 V

400 V

415 V

440 V

500 V

660 V

690 V
P

Yo

Yo

Yo

Yo

Yo
kW

Un

Un

Un

Un

Un
0.75 3.2 - - - -
1.1 4.6 - - - -
1.5 6.3 3.6 3.3 - -
2.2 8.7 Cinco 4.6 Cuatro -
Tres 11.5 6.6 Seis 5.3 3.8
Cuatro - 8.5 7.7 6.8 4.9
5.5 - 11.3 10.2 Nueve 6.5
7.5 - - - - 8.8

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660,UL, CSA
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAlmacenamiento
- 40 - 80 °C
Temperatura ambienteAbierto
-25 - +55 °C
Temperatura ambienteCerrado
- 25 - 40 °C
Posición de montaje
1210DRW-287
La dirección de la entrada de suministro de
como se requiere
Grado de protecciónDispositivo
IP20
Grado de protecciónTerminaciones
IP00
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Mecánica de la resistencia de choque de la mitad-sinusoidal de choque de 10 ms IEC 60068-2-27
25 g
Altitud
Max. 2000 m
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal [Ue]
690 V CA
Nominal de corriente ininterrumpida = corriente de operación nominal [Iu= Yoe]
12 Un
Frecuencia nominal [f]
40 - 60 Hz
Max. frecuencia de operación
60 Ops/h
Motor de capacidad de conmutaciónAC-3 (hasta 690 v)
12 Un
AC-4 ciclo de operaciónFlujo de corriente mínimo de veces
500 (Clase 5)
700 (Clase 10)
900 (Clase 15)
1000 (Clase 20) ms
AC-4 ciclo de operaciónDe corte mínimo periodos
500 ms
AC-4 ciclo de operaciónNota
En la AC-4 ciclo de operación, pasando por debajo de la corriente mínima de tiempo de flujo puede causar el sobrecalentamiento de la carga (motor).
Para todas las combinaciones con un DEPARTAMENTO de bienestar social de la activación, usted no tiene que adherirse a la corriente mínima de flujo de veces y corte mínimo periodos. ms
Viaje de bloques
Compensación de la temperaturaIEC/EN 60947, VDE 0660
- 5...40 °C
Compensación de la temperaturaRango de operación
- 25...55 °C
Rango de ajuste de la sobrecarga de versiones
0.25 - 1 x Iu
corto-circuito de la liberación
Viaje de bloque fijo: 15.5 x Ir
retraso de aprox. 60 ms
Corto-circuito de liberación de la tolerancia
± 20%
Los fallos de fase de la sensibilidad
IEC/EN 60947-4-1, VDE 0660 Parte 102

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
12 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0,3 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0,9 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Disparo bloque de alimentación con interruptor (EC000617)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / Liberar el bloque de interruptores de circuito ([email protected] [AKF008013])
La sobrecarga de liberación de la configuración actual
3 - 12 Un
Valor inicial de la undelayed corto-circuito de la liberación - rango de ajuste
46.5 Un
Valor final del rango de ajuste undelayed corto-circuito de la liberación
186 Un
Calificación permanente de la actual Iu
12 Un
Voltaje tipo de accionamiento
Autoamplificados
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 - 0 V
Número de polos
Tres
Corto circuito en función de la versión
Retraso
Con protección de falla a tierra de la función
No
Tipo de protección del motor
Electrónica de liberación

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 14-10; la norma iec60947-4-1; marcado CE
UL File No.
E36332
UL Categoría de Control No.
NLRV
Archivo CSA No.
Cien sesenta y cinco mil seiscientos veintiocho
CSA Clase No.
3211-05
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Características

Curva característica
1210DIA-67
Las características de disparo

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
