> >DS6-340-22K-MX 103086 ELECTRIC Arran. Suave 22KW Bypass
Anterior producto Siguiente producto

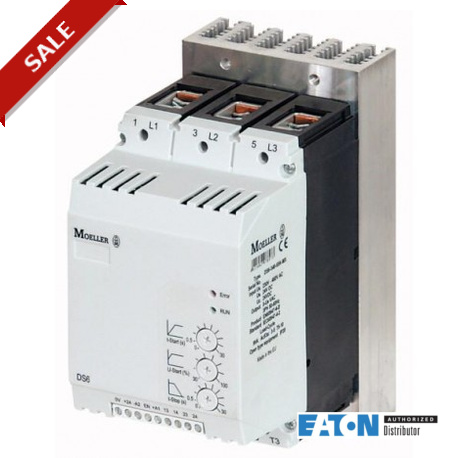

DS6-340-22K-MX 103086 EATON ELECTRIC Arran. Suave 22KW Bypass Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DS6-340-22K-MX 103086 EATON ELECTRIC Arran. Suave 22KW Bypass

DS6-340-22K-MX

103086

EATON-MOELLER

Arran. Suave 22KW Bypass

Más detalles


Inicio > EATON - MOELLER series

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Ir al producto alternativo: DS7-340SX081N0-L 171750

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Entrega de programa
Descripción
  Con bypass interno contactos
La función
  Los arrancadores suaves para tres-fase de carga
Tensión de alimentación de red (50/60 Hz)
ULNV AC230 - 480
Tensión de alimentación
Us 24 V DC
La tensión de Control
UC 24 V DC
Asignado potencia del motor (conexión Estándar, En Línea)

a 400 V, 50 Hz
PkW22
a 460 V, 60 Hz
PHP30
Corriente de operación nominal

CA-53
YoeUn41
Inicio de la clase
  CLASE 10 (estrella-delta de reemplazo)
CLASE 20 (pesados a partir deber de 3 x Iedurante 45 s)
Voltaje de operación nominal
Ue 230 V
400 V
480 V
Datos técnicos
General
Normas
  IEC/EN 60947-4-2
UL 508
CSA22.2-14
GB14048
Aprobaciones
  CE
Aprobaciones
  UL
CSA
C-Tick
UkrSEPRO
CCC
Climáticas de corrección
  El calor húmedo, constante, IEC 60068-2-3
El calor húmedo, cíclico, IEC 60068-2-10
Temperatura ambiente

La operación
na de na°C0 - +40
hasta el 60 al 1% de reducción de potencia por Kelvin, aumento de la temperatura
Almacenamiento
na de na°C-25 - +55
Altitud
 m0 - 1000 m, por encima de que el 1% de reducción de potencia por cada 100 m , hasta 2000 m
Posición de montaje
  Vertical
Grado de protección

Grado de Protección
  IP20 (terminales IP00)
Integrado
  Tipo de protección IP40 puede ser alcanzado por todos lados con las cubiertas de la NZM gama.
Protección contra los contactos directos
  El dedo y la parte posterior de la mano a prueba de
Categoría de sobretensión/grado de contaminación
  II/2
Resistencia a los golpes
  8 g/11 ms
Resistencia a la vibración según EN 60721-3-2
  2M2
Nivel de interferencia de Radio (IEC/EN 55011)
  Un
Peso
 kg1.8
Principal la realización de rutas de
Voltaje nominal de operación
UeV AC230 - 480
Frecuencia de alimentación
fLNHz50/60
Corriente de operación nominal
YoeUn
CA-53
YoeUn41
Asignado potencia del motor (conexión Estándar, En Línea)

a 230 V, 50 Hz
PkW11
a 400 V, 50 Hz
PkW22
a 230 V, 60 Hz
PHP15
a 460 V, 60 Hz
PHP30
La sobrecarga de ciclo IEC/EN 60947-4-2

AC-53a
  41: AC-53a: 3 - 5: 75 - 10
Derivación interna contactos
  na de na
Clasificación de cortocircuito

na de na
  NZMN1-M50/PKZM4-50
na de na
  3 x 20.282.20-100


Portafusibles (número x de la parte no.)
  3 x 21.189.01
Terminal de capacidades
Longitudes de Cable

Sólido
 mm21 x (25 - 70)
2 x (6 - 25)
Cadena
 mm21 x (25 - 70)
2 x (6 - 25)
Sólido o trenzado
 AWG1 x (12 - 2/0)
Cinta de cobre
 MM2 x 9 x 0,8 9 x 9 x 0,9
Par de apriete
 Nmna de na
Destornillador (PZ: Pozidriv)
 mmPZ2;1 x 6 mm
Los cables de Control

Sólido
 mm21 x (0.5 - 2.5)
2 x (0.5 - 1.0)
Flexible con el casquillo
 mm21 x (0.5 - 1.5)
2 x (0.5 - 0.75)
Cadena
 mm21 x (0.5 - 1.5)
2 x (0.5 - 1.0)
Sólido o trenzado
 AWG1 x (21 - 14)
2 x (21 - 18)
Par de apriete
 Nm0.4
Destornillador
 mm0,6 x 3,5
Circuito de Control
Entradas digitales

La tensión de Control

DC-operado
 V DC24 V DC +10 %/- 15 %
Consumo de corriente 24 V
 mA
Externa de 24 V (sin carga)
 mA14
Pick-up de voltaje
 x Us
DC-operado
 V DC17.3 - 27
Caída de voltaje
x Us
CC operada
 V DC0 - 3
La hora de recogida

CC operada
 ms250
Tiempo de caída

CC operada
 ms190
Regulador de suministro de

Voltaje
UsV24 V DC +10 %/- 15 %
Consumo de corriente
YoemA65
Consumo de corriente en el pico de rendimiento (cerca de bypass) a 24 V DC
YoPicoUn/ms0,6/50
Notas
  Externa tensión de alimentación
Salidas de relé

Número de
  2 (TOR, Listo)
Rango de tensión de
 V AC250
AC-11 rango de corriente
 Un3, AC-11
Función de arranque suave
Tiempos de rampa

La aceleración
 s1 - 30
La desaceleración
 s0 - 30
Inicio de voltaje (= apagado voltaje)
 %30 100
Inicio pedestal
 %30 - 100
Campos de aplicación

Campos de aplicación
  El arranque suave de las tres fases en motores asíncronos
3-fase de motores
  na de na
Funciones
De conmutación rápida (semiconductor contactor)
  - (mínimo tiempo de rampa 1s)
Función de arranque suave
  na de na
Arrancador inversor
  Solución externa necesaria
La supresión de transitorios de cierre
  na de na
La supresión de la DC componentes para motores
  na de na
Potencial de aislamiento entre la alimentación y el control de secciones
  na de na
Notas
na de na

Nominal soportada de impulso de voltaje:

  • na de na
  • Se aplica para el circuito de control de alimentación/sección/caja
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / motor de arranque Suave (EC000640)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Carga de ruptura, motor breakout / Semiconductor controlador de motor o motor de arranque suave ([email protected] [ACO300008])
El funcionamiento nominal Ie corriente a 40 °C Tu
 Un41
Voltaje nominal de funcionamiento de la Ue
 V230 - 460
Potencia nominal del motor de tres fases, en línea a 230 V
 kW11
Potencia nominal del motor de tres fases, en línea, a 400 V
 kW22
Potencia nominal del motor de tres fases, en el interior del delta, a 230 V
 kW0
Potencia nominal del motor de tres fases, en el interior del delta, a 400 V
 kW0
Derivación interna
  Sí
Con pantalla
  No
El control de par
  No
Nominal temperatura ambiente sin degradación
 °C40
Clasificados de control de la tensión de alimentación Us AC 50HZ
 V0 - 0
Clasificados de control de la tensión de alimentación Us AC 60HZ
 V0 - 0
Clasificados de control de la tensión de alimentación con Nosotros en DC
 V24 - 24
Voltaje tipo de accionamiento
  DC
Integrado de protección contra sobrecarga del motor
  No
Aprobaciones
Normas De Producto  IEC/EN 60947-4-2; GB 14048.6; UL 508; CSA-C22.2 No 0-M91; CSA-C22.2 No 14-05 marcado CE
UL File No.  E251034
UL Categoría de Control No.  NMFT
Archivo CSA No.  012528
CSA Clase No.  3211-06
América Del Norte Certificación  En la lista UL, certificación CSA
Diseñado especialmente para América del Norte  No
Adecuado para  Circuitos
Limitación De La Corriente En El Disyuntor  No
Max. Clasificación De Voltaje  480 V
Grado de Protección  IP20; UL/CSA Tipo 1
Dimensiones
