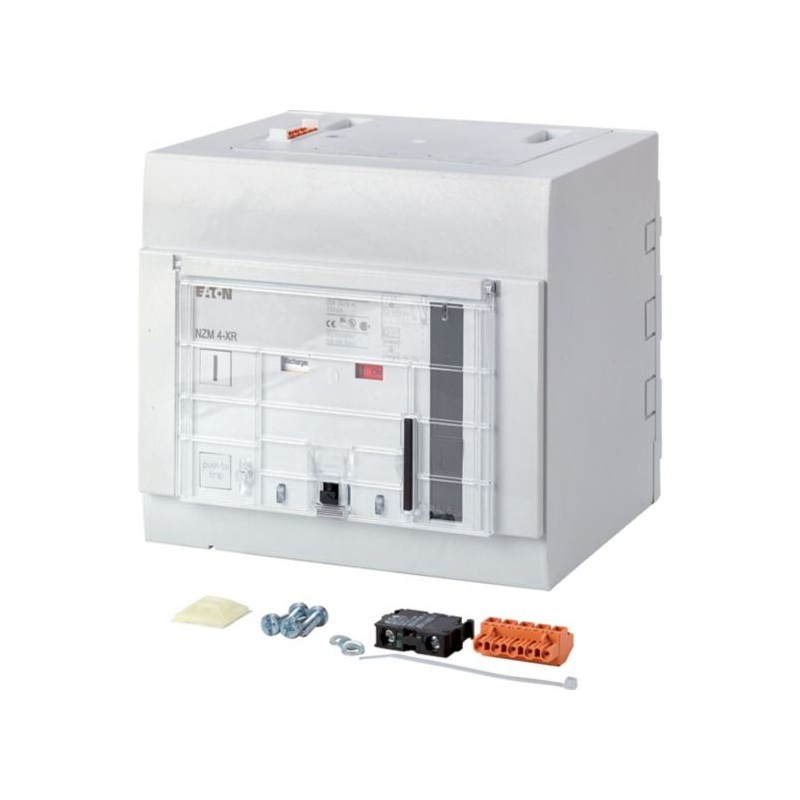

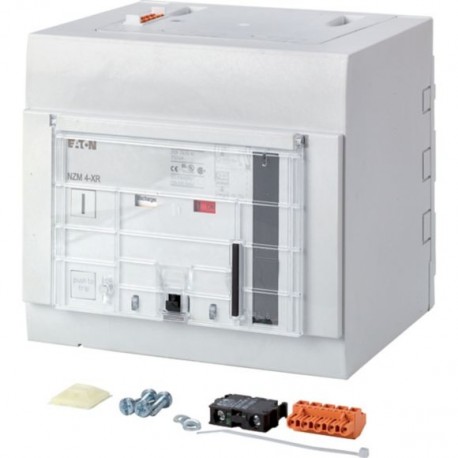

NZM4-XR48-60DC 266692 EATON ELECTRIC Motor accionamiento a distancia, 48-60VDC, para NZM4
NZM4-XR48-60DC
266692
EATON-MOELLER
Motor accionamiento a distancia, 48-60VDC, para NZM4
Interruptores de baja tensión > Accionamiento eléctrico para disyuntor
Accesorios NZM
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Comprados juntos habitualmente
▲Más Información
▲Operador remoto, 48-60VDC, de tamaño 4
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: para el control remoto de la conmutación de los interruptores de circuito y los interruptores-seccionadores. ENCENDIDO y APAGADO y restablecimiento por medio de cable de dos o tres cables de control. Cambio Local a mano posible. bloqueable en la posición 0 del operador remoto con hasta 3 candados (hasp espesor: 4–8mm). Se puede sincronizar. No se puede combinar con enclavamiento mecánico. Puede ser utilizado para: NZM4(-4), N4(-4)
Programa de entrega
Gama de productos
Accesorios
Accesorios
Operador remoto, puede ser sincronizado
Frecuencia nominal de funcionamiento
DC
Norma/Autorización
UL/CSA, IEC
Tamaño de construcción
NZM4
Descripción
Para la conmutación remota de interruptores de circuito y los interruptores-seccionadores.
ENCENDIDO y APAGADO y restablecimiento por medio de cable de dos o tres cables de control.
Cambio Local a mano posible.
Bloqueable en la posición 0 del operador remoto con hasta 3 candados (hasp espesor: 4 mm a 8 mm)
Puede ser sincronizado
| Tenga en cuenta durante la ingeniería: | |
| Tres cables de control | Terminal 70/71: |
 | NZM-XR: Contacto de carga de acuerdo a los datos técnicos |
| NZM2-DIFRACCIÓN DE RAYOS X: Completa la corriente fluye a través del contacto durante la hacen y se rompen! | |
| RMQ serie de elementos de contacto puede ser utilizado para la NZM2(3.4)-XR(D)...operadores remotos. | |
| -De dos hilos de control | Terminal de 75: |
 | NZM-XR: La disponibilidad operacional de la señal cuando la tapa está cerrada y no bloqueada. |
| NZM2-DIFRACCIÓN DE RAYOS X: La disponibilidad operacional de la señal cuando se desliza el interruptor de Auto. | |
| Deslizando el interruptor con tres posiciones: Manual/Automático/Bloqueado fiable la diferenciación de conectado posiciones. | |
| AC-15: 400 V; 2 | |
| DC-13: 220 V; 0.2 A | |
| Tres cables de control con retorno automático a la posición 0 después de que el interruptor se ha disparado | |
 | |
| Ciclo de conmutación: | |
NZM2-XR | |
NZM3-XR | |
NZM4-XR | |
| El intervalo de tiempo entre el APAGADO y ENCENDIDO es de 3 segundos. En los comandos recibidos durante el intervalo de tiempo son ignorados dentro de los primeros 3 segundos después de que se apague. | |
| En paralelo operador remoto de la conexión | |
 | |
El cierre de retraso
100 ms
Tiempo de descanso
3000 ms
Nominal de la tensión de control [Us]
48 - 60 V DC V
Número de polos
3/4 polos
Para el uso con
NZM4(-4)
N(S)4(-4)
N(S)4(-4)
Proyecto de planificación de la información
No puede ser combinada con interruptor-seccionador PN...
No instale M22-CK11(20/02) de doble contactos auxiliares en el lado derecho de contactos auxiliares ranura en NZM4-XR
No instale M22-CK11(20/02) de doble contactos auxiliares en el lado derecho de contactos auxiliares ranura en NZM4-XR
Ingeniería de la información (hoja de catálogo)
Datos técnicos
Operador remoto
Nominal de la tensión de control [Us]DC [Us]
48-60 V DC
Rango de operaciónCA
0.85 - 1.1 x Us
Rango de operaciónDC
0.85 - 1.1 x Us
Potencia del MotorDC24 V ... 30 V DC [P]
250 W
Mínimo de duración de la señal decon el interruptor de on
30 ms
Mínimo de duración de la señal decon interruptor de apagado
500 ms
La esperanza de vida, mecánica [Operaciones]
Diez mil
Frecuencia de operación máximaMax. frecuencia de operación
20 Ops/h
Terminal de capacidadesSólido o conductor flexible, con virola
0,75 - 2,5 mmDos
Terminal de capacidades
18 ... 14 AWG
La verificación del diseño según la norma IEC/EN 61439
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / operador de Motor para la alimentación en el disyuntor (EC001030)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / accionamiento Eléctrico para interruptores de circuito ([email protected] [AKF010013])
Tipo de interruptor de la unidad de
La unidad de Motor
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
48 - 60 V
Voltaje tipo de accionamiento
DC
Aprobaciones
Normas De Producto
UL489; CSA-C22.2 Nº 5-09; la norma iec60947, marcado CE
UL File No.
E140305
UL Categoría de Control No.
DIHS
Archivo CSA No.
Cero veintidos mil ochenta y seis
CSA Clase No.
1437-01
América Del Norte Certificación
En la lista UL, certificación CSA
Dimensiones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf | 16 Mbytes |
|
