> >>CU20X10 041719 ELECTRIC Distribuidor de cobre, 20x10x1500mm, estañado
Anterior producto Siguiente producto

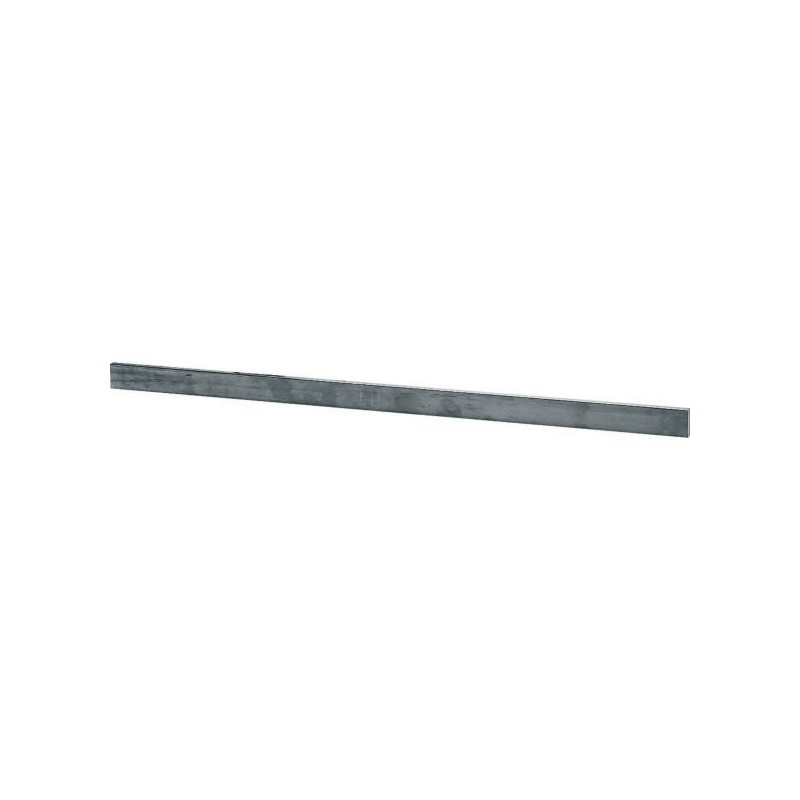

CU20X10 041719 EATON ELECTRIC Distribuidor de cobre, 20x10x1500mm, estañado Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

CU20X10 041719 EATON ELECTRIC Distribuidor de cobre, 20x10x1500mm, estañado

CU20X10

041719

EATON-MOELLER

Distribuidor de cobre, 20x10x1500mm, estañado

Más detalles


Interruptores de baja tensión > Barra colectora

Accesorios de conexión para envolventes

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $143.00
Precio unitario: $143.00

Cantidad Precio
1+$143.00
2+$127.91
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Cobre embarrado, 20x10x1500mm, estañado
Plano de la barra de cobre para CI sistema de distribución, con recubrimiento de estaño de superficie, 20 × 10 ms mm, suministrado en longitudes=1500mm, Ie=400A, CI de la placa de distribución hasta 630A=1x 20 × 10 ms+1x 20x5

Programa de entrega

Gama de productos
60 mm sistema
Accesorios
Plana barras de cobre
Sola unidad/unidad Completa
Sistema Modular
Descripción
Plana de cobre barras colectoras
El acabado de la superficie
Estañado
Corriente de operación nominal [Ie]
Cuatrocientos
Longitud
1500 mm
Para el uso con
SH0635/3
Cu factor de
2,67 kg
Barras colectoras de cobre
Ancho
20 mm
Altura
10 mm
El intervalo entre el embarrado centros de
60 mm
Material
De cobre, estañado
Notas

Cálculo de material subsidio ￫ información General capítulo

La selección de las barras colectoras de sección transversal y el dispositivo para ser utilizado ￫ de Ingeniería capítulo

Datos técnicos

General
Normas
EN 13061
La utilización de categorías
Tipo de prueba de bajo voltaje de la celda y controlgear asambleas (TTA); IEC/EN 60439-1, VDE 0660 Parte 500
Tipo de prueba de bajo voltaje de la celda y controlgear asambleas que son accesibles para las operaciones por parte de personas no cualificadas (placa de distribución); IEC/EN 60439-3, VDE 0660 parte 504
Temperatura ambienteAmbiente de funcionamiento temperatura máx.
+35 °C
Condiciones de instalación
- Interior/al aire libre de la instalación
El intervalo entre el embarrado centros de
60 mm
Contactos
El intervalo entre el embarrado centros de
60 mm
Nominal de corriente ininterrumpida
Con desviaciones en la temperatura, DIN 43671 estipula que un factor de corrección k2 debe ser tomado en cuenta
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 12 x 5 mm de la barra [Iu]
Doscientos
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 20 x 5 mm de embarrado [Iu]
320 Un
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 30 x 5 mm de la barra [Iu]
Cuatrocientos cinquenta
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 12 x 10 mm bar [Iu]
Trescientos sesenta
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 20 x 10 mm embarrado [Iu]
520 Un
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 30 x 10 mm embarrado [Iu]
Seiscientos treinta
Datos eléctricos
Corriente de operación nominal [Ie]
460 a
Características de los materiales
Material
De cobre, estañado
Color
RAL 7032, guijarro gris
El acabado de la superficie
Estañado
Notas

Para nominal de corriente ininterrumpida luel contacto se aplica lo siguiente: según DIN 43671 factor de corrección k2 debe ser tomado en cuenta en caso de temperaturas diferentes.

La verificación del diseño según la norma IEC/EN 61439

Ambiente de funcionamiento temperatura máx.
+35 °C

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
