PD30CND10PPM5DU CARLO GAVAZZI Photo Drr 1M Pnp No/Nc Du Plg

Fotocélulas
Reflexión directa

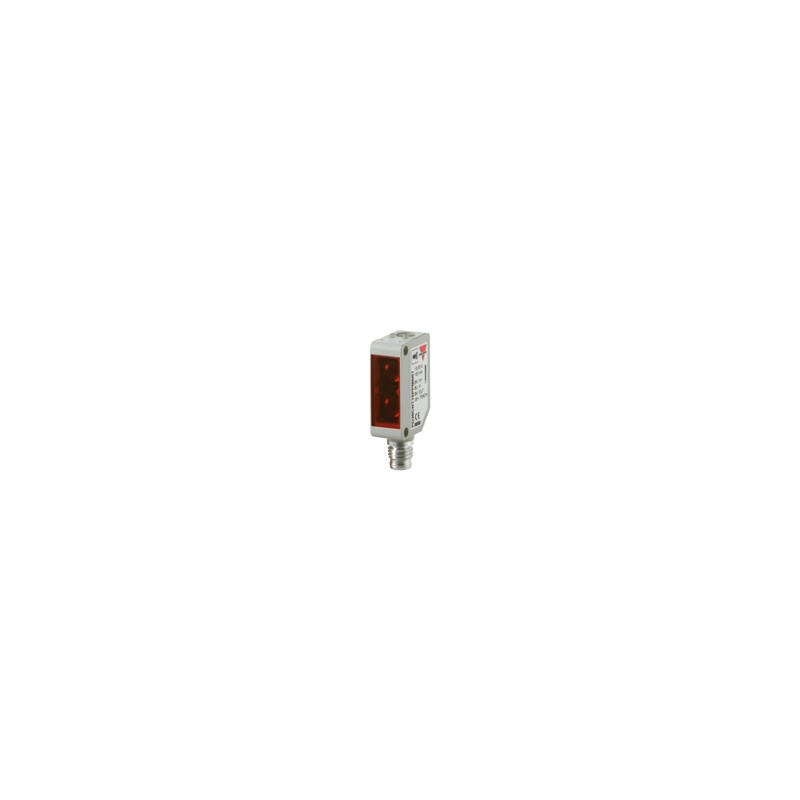

Modelo PD30CND10....DU
• Sensor miniatura
• Alcance: 1 m
• Ajuste de sensibilidad por programación Teach-In (autoajuste)
• Luz roja modulada 660 nm
• Tensión de alimentación: de 10 a 30 VCC
• Salida: 100 mA, ajuste de fábrica NPN o PNP
• Función programable: detección con luz y oscuridad
• LED de indicación para salida, estabilidad y alimentación conectada
• Protección: inversión de polaridad, cortocircuitos y transitorios
• Versión con cable y con conector
• Alta inmunidad a interferencias electromagnéticas
• Salida de alarma por suciedad
Descripción del producto
Código de pedido PD30CND10PPM5DU
La serie PD30CND10 es una gama de sensores en caja com- pacta reforzada de PMMA/ABS de 10 x 30 x 20 mm.
Estos sensores son idóneos para aplicaciones que requie- ren un alto grado de pre- cisión de detección y un tamaño reducido.
Caja compacta y LED de gran potencia para una excelente relación tamaño-rendimiento.
La función Teach-In (auto- ajuste) para el ajuste de la sensibilidad dota a los sen- sores de una gran flexibilidad. El tipo de salida está ajustado en fábrica (NPN o PNP) y su función de conmutación es de una salida programable (NA o NC) y una salida de alarma por suciedad NA o NC.
Modelo
Tipo de caja Tamaño de la caja Material de la caja Longitud de la caja Principio de detección Distancia de detección Tipo de salida Configuración de salida Tipo de conexión
Salida por suciedad
Selección del modelo
Caja Alcance Conexión Código de pedido Código de pedido
An. x Al. x F Sn NPN PNP
Detec. con luz y oscuridad Detec. con luz y oscuridad
10 x 30 x 20 mm 1 m Cable PD 30 CND 10 NPDU PD 30 CND 10 PPDU
10 x 30 x 20 mm 1 m Conector PD 30 CND 10 NPM5DU PD 30 CND 10 PPM5DU
Nota: Los espejos deben solicitarse por separado
Especificaciones
Distancia de detección
nominal (Sn) Hasta 1m, referencia: tarjeta de prueba Kodak R27
blanca, 90% reflectancia,
200 x 200 mm
Zona ciega 20 mm
Sensibilidad Ajustable mediante
Teach-In (autoajuste)
Variación por temperatura ≤ 0,1%/ºC
Histéresis (H)
(Recorrido diferencial) ≤ 10%
Tensión de alimentación
nominal (UB) De 10 a 30 VCC (ondulación incl.)
Ondulación (Urpp ) 10%
Corriente de salida
Continua (Ie) ≤ 100 mA Transitoria (I) ≤ 100 mA
(máx. capacidad de carga 100 nF)
Consumo de corriente
sin carga (Io) ≤ 30 mA a 24 VCC
Intensidad de funcionamiento
mín. (Im) 0,5 mA
Corriente de fuga (Ir ) ≤ 100 µA
Caída de tensión (Ud ) ≤ 2,4 VCC a 100 mA
Protección Cortocircuitos, inversión de polaridad y transitorios
Fuente de luz GaAlAs, LED, 660 nm Tipo de luz Roja modulada Ángulo de detección ± 2º
Luz ambiental 10.000 lux
Foco luminoso 110 mm a 1,5 m
Frecuencia operativa 1000 Hz
Tiempo de respuesta
OFF-ON (tON) ≤ 0,5 ms
ON-OFF (tOFF ) ≤ 0,5 ms
Retardo a la conexión (tv) ≤ 300 mseg.
Función de salida
NPN y PNP Ajuste de fábrica
Configuración de salida NA o NC Opciones de programación
Patilla de salida 4 negra NA o NC
Patilla de salida 2 blanca NA o NC (suciedad)
Salida de alarma de suciedad
Retardo de activación 20 mseg.
Indicación
Especificaciones sujetas a cambios sin previo aviso (07.02.2008) 1
