> >>>VBC6-30-10-P GJL1213909R0105 ABB VBC6-30-10-P 220-240VDC
Anterior producto Siguiente producto

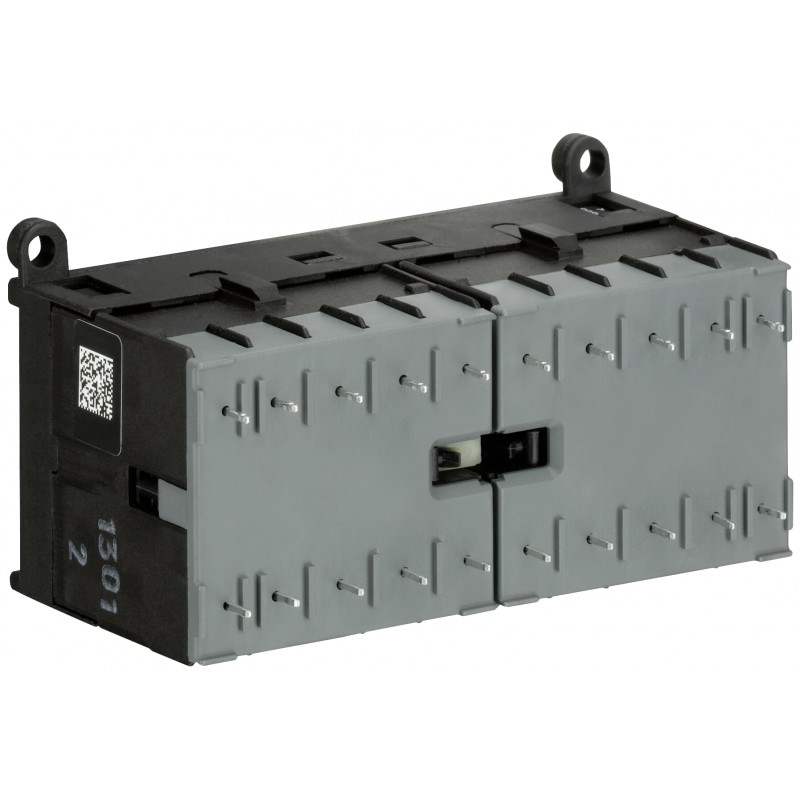

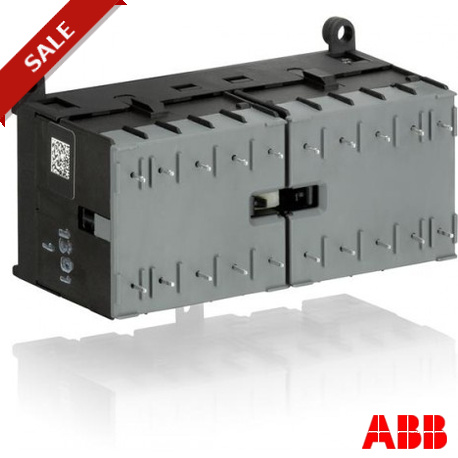

VBC6-30-10-P GJL1213909R0105 ABB VBC6-30-10-P 220-240VDC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

VBC6-30-10-P GJL1213909R0105 ABB VBC6-30-10-P 220-240VDC

GJL1213909R0105

ABB

VBC6-30-10-P 220-240VDC

VBC6-30-10P MINI INVERSOR 220-240VDC

Más detalles


Interruptores de baja tensión > Combinación de contactores

Contactores y relés térmicos > Minicontactores B6-B7

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


El VBC6-30-10-P mini contactor inversor es un compacto de 3 polos del contactor con 1 contacto auxiliar, soldadura de pernos y normal de enclavamiento mecánico. Son ideales para aplicaciones donde la fiabilidad es una necesidad y el espacio está en un premio. Mini revertir los contactores se utilizan en residencial buldings, edificios comerciales e industriales aplicaciones para el control de motor de tres fases de carga de hasta 4 kW (AC-3). Otras características son el silencioso y hum-libre de la bobina, un interruptor de indicación de posición y el integrado, posibilidad de montaje en riel.

El pedido

  • EAN:
    4013614231315
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85365080

Dimensiones

  • Neto Del Producto Anchura:
    96.5mm
  • Neto Del Producto De La Altura:
    57.5mm
  • Producto De La Profundidad De La Red:
    51.5mm
  • Peso Neto Del Producto:
    0.345kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    5 piezas
  • Paquete De Nivel 1 De Ancho De:
    115 mm
  • Paquete De Nivel 1 Altura:
    64 mm
  • Paquete De Nivel 1 Longitud:
    280 mm
  • Paquete De Nivel 1 Peso Bruto:
    1.795 kg
  • Paquete de Nivel 1 EAN:
    4013614416132

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -20 ... +55 °C
    De Almacenamiento -40 ... +80 °C
  • Altitud Máxima De Funcionamiento Admisible:
    2000 m
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    11 ms de Pulso 15g
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    5g / 5 ... 150 Hz
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnica

  • Contactor De Arranque Tipo:
    Compacto Contactor inversor Normal con Enclavamiento
  • Número de Contactos Auxiliares NC:
    0
  • Número de Contactos Auxiliares NO:
    1
  • Número de Contactos NC:
    0
  • Número de Contactos Principales NO:
    3
  • Número de Polos:
    4
  • Grado De Contaminación:
    3
  • Frecuencia nominal (f):
    Circuito de Control de DC
    Circuito Principal 60 Hz
    Circuito Principal 50 Hz
    Circuito principal DC
  • Nominal Soportada De Impulso De Tensión (Uimp):
    Circuito principal de 6 kV
  • Tensión Nominal De Aislamiento (Uyo):
    690 V
    acc. UL/CSA 600 V
  • Corriente de operación nominal AC-1 (Ie):
    (220 / 240 V) 40 °C 12 UN
    (220 / 240 V) 55 °C 12 UN
    (380 / 440 V) 40 °C 12 UN
    (380 / 440 V) 55 °C 12 UN
    (690 V) 40 °C 6
    (690 V) 55 °C 6
  • Corriente de operación nominal AC-3 (Ie):
    (220 / 230 / 240 V) 55 °C 9
    (380 / 400 V) 55 °C 8.5 UN
    (440 V) 55 °C 8
    (500 V) 55 °C 5.5 UN
    (690 V) 55 °C 3.5 A
  • Tensión Nominal:
    Circuito principal 690 V AC
  • Libre convencional Térmica del aire de Corriente (Ith):
    Circuito Principal 12
  • Nominal Del Circuito De Control De Tensión (Uc):
    220 ... 240 V DC
  • Bobina De Límites De Funcionamiento:
    (acc. IEC 60947-4-1) para la fuente de alimentación CC de 0.85 ... 1.1 x Uc (θ ≤ 55 °C)
  • Grado de Protección:
    Terminales del Circuito de Control IP20
    Circuito principal Terminales IP20
  • La Durabilidad Mecánica:
    10000000 ciclo
  • Montaje en Carril DIN:
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 2 W
  • Normas:
    IEC/EN 60947-1
    IEC/EN 60947-4-1
    IEC/EN 60947-5-1
    UL 60947-1
    UL 60947-4-1

Técnicos de la UL/CSA

  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito principal De 600 V AC
  • Caballos de fuerza de Clasificación de UL/CSA:
    (208 V AC) trifásico de 1 Hp
    (220 ... 240 V CA) de una Sola Fase de 0.5 Hp
    (220 ... 240 V CA) trifásico de 2 Hp
    (440 ... 480 V CA) trifásico de 3 Hp
    (550 ... 600 V CA) trifásico de 1 Hp
  • El Uso General de Clasificación de UL/CSA:
    (300 V AC) 8 UN

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • Objeto Código De Clasificación:
    Q
  • eClass:
    7.0 27371009
  • ETIM 4:
    EC000066 - Imán contactor de la CA de conmutación
  • ETIM 5:
    EC000010 - Starter combinación

Datasheet - PDF

▲
Título: Tamaño: Tipo:
VBC6-30-10-P 220-240VDC - ABB - VBC6-30-10-P - GJL1213909R0105 96 Kbytes VBC6-30-10-P 220-240VDC - ABB - VBC6-30-10-P - GJL1213909R0105
VBC6-30-10-P GJL1213909R0105 ABB VBC6-30-10-P 220-240VDC 73 Kbytes VBC6-30-10-P 220-240VDC - ABB - VBC6-30-10-P - GJL1213909R0105
