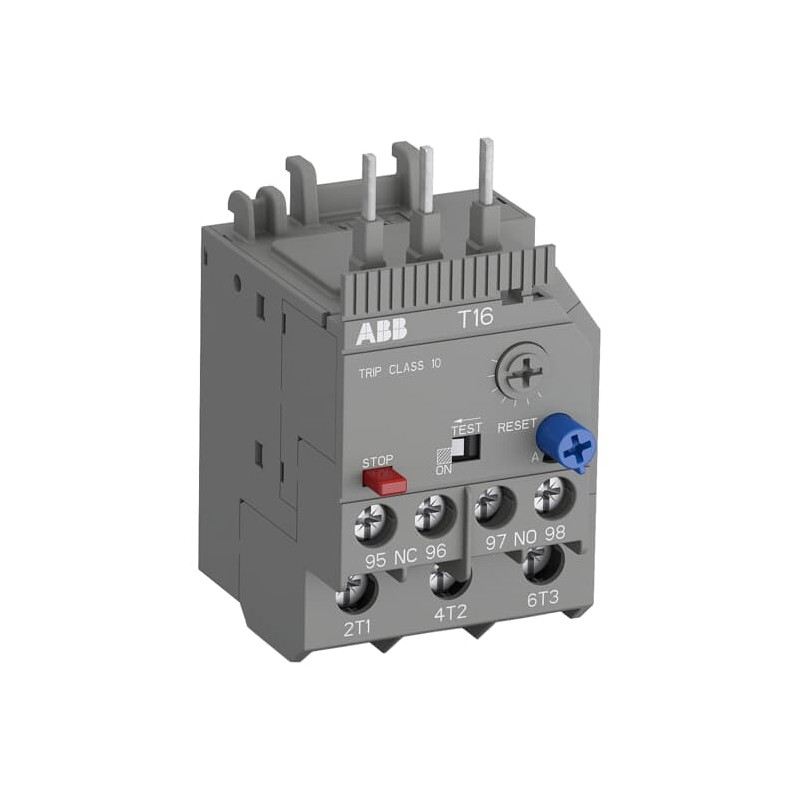

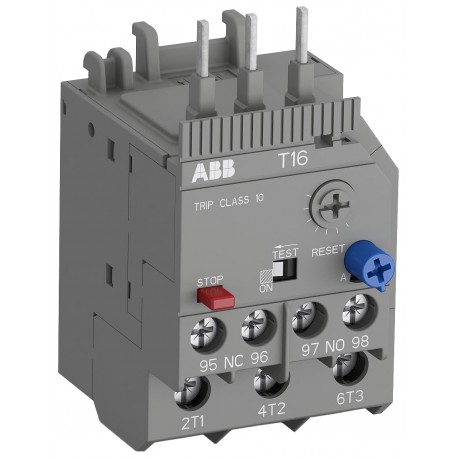

T16-10 1SAZ711201R1043 ABB T16-10 RELÉ TÉRMICO 7.60-10.0A
1SAZ711201R1043
ABB
T16-10 RELÉ TÉRMICO 7.60-10.0A
T16-10 RELe TeRM CLASE 10, 7.60-10.0 A
Interruptores de baja tensión > Relé de sobrecarga térmica
Contactores y relés térmicos > Reles térmicos
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más Información
▲El T16-10 sobrecarga térmica relé es un económico electromecánico dispositivo de protección para el circuito principal. Ofrece rápido y fiable de protección para los motores en caso de sobrecarga o fallo de fase. El dispositivo ha de clase de disparo 10. Otras características son la compensación de temperatura, contacto de disparo (NC), la señal de contacto (NO), o automático rearme manual seleccionable, viaje mecanismo libre, función de PARADA y un viaje de indicación. Los relés de sobrecarga están conectados directamente a la mini contactores o bloque de los contactores. Solo kits de montaje están disponibles como accesorio.
El pedido
- EAN:
- 4013614397950
- Cantidad De Orden Mínima:
- 1 pieza
- Arancel De Aduanas Número:
- 85364900
Dimensiones
- Neto Del Producto Anchura:
- 45mm
- Neto Del Producto De La Altura:
- 76.7mm
- Producto De La Profundidad De La Red:
- 53.5mm
- Peso Neto Del Producto:
- 0.104kg
Información Del Envase
- Paquete De Nivel 1 Unidades:
- 1 pieza
- Paquete De Nivel 1 De Ancho De:
- 48 mm
- Paquete De Nivel 1 Altura:
- 63 mm
- Paquete De Nivel 1 Longitud:
- 82 mm
- Paquete De Nivel 1 Peso Bruto:
- 0.116 kg
- Nivel De Paquete De 2 Unidades:
- 72 pieza
- Paquete De Nivel 2 De Ancho:
- 280 mm
- Paquete De Nivel 2 Altura:
- 210 mm
- Paquete De Nivel 2 Duración:
- 395 mm
- Paquete De Nivel 2 Peso Bruto:
- 8.738 kg
- Paquete de Nivel 2 EAN:
- 4013614440663
Técnica
- Gama De Configuración:
- 7.6 ... Un 10
- Tensión Nominal:
- Circuito auxiliar 600 V AC/DC
Circuito principal 690 V AC
- Corriente De Operación Nominal (Ie):
- 10 Un
- Corriente de operación nominal AC-3 (Ie):
- 10 Un
- Frecuencia nominal (f):
- Circuito Auxiliar, 50 Hz
Circuito Auxiliar, 60 Hz
Circuito auxiliar DC
Circuito Principal 50 Hz
Circuito Principal 60 Hz
- Nominal Soportada De Impulso De Tensión (Uimp):
- Circuito auxiliar, 6 kV
Circuito principal de 6 kV
- Tensión Nominal De Aislamiento (Uyo):
- 690 V
- Número de Polos:
- 3
- Número de Contactos Auxiliares NC:
- 1
- Número de Contactos Auxiliares NO:
- 1
- Número de Polos Protegidos:
- 3
- Libre convencional Térmica del aire de Corriente (Ith):
- Circuito auxiliar NC 6
Circuito auxiliar, NO 4
- Corriente de operación nominal AC-15 (Ie):
- (120 V) NC 3
(120 V) NO SE 0.75 UNA
(240 V) NC 3
(240 V) NO SE 0.75 UNA
(400 V) NC 0.75 UNA
(400 V) NO SE 0.75 UNA
(500 V) NC 0.75 UNA
(500 V) NO SE 0.75 UNA
- Corriente de operación nominal DC-13 (Ie):
- (125 V) NC 0.55 UN
(125 V) NO 0.55 UN
(24 V) NC 1.25 A
(24 V) 1,25
(250 V) NC 0.27 UN
(250 V) NO 0.27 UN
(500 V) NC 0,15
(500 V) Nº DE 0,15
(60 V) NC 0.55 UN
(60 V) NO 0.55 UN
- Grado de Protección:
- IP20
- Grado De Contaminación:
- 3
- La Conexión De La Capacidad Del Circuito Auxiliar:
- Flexible con el Casquillo 1/2x de 0,75 ... 2,5 mm2
Flexible con Aislamiento de la Virola 1x 0.75 ... 2,5 mm2
Flexible con Aislamiento de la Virola 2x 0.75 ... 1,5 mm2
Flexible de 1/2x de 0,75 ... 1 mm2
Flexible de 1/2x 1 ... 2,5 mm2
Rígido de 1/2x de 0,75 ... 4 mm2
- La Conexión De La Capacidad Del Circuito Principal:
- Flexible con el Casquillo 1/2x de 0,75 ... 4 mm2
Flexible con Aislamiento de la Virola 1/2x de 0,75 ... 4 mm2
Flexible de 1/2x de 0,75 ... 4 mm2
Sólido 1/2x de 0,75 ... 1,5 mm2
Sólido 1/2x de 1,5 ... 4 mm2
Cadena 1/2x 1 ... 4 mm2
- Par De Apriete:
- Circuito auxiliar 1 ... 1.5 N·m
Circuito principal 1.1 ... 1.5 N·m
- Extracción De Alambre De Longitud:
- Circuito auxiliar de 9 mm
Circuito principal de 12 mm
- Se Recomienda El Controlador De Tornillo:
- Circuito Principal Pozidriv 2
- Posición De Montaje:
- La posición 1 a la 5
- La Pérdida De Potencia:
- en las Condiciones de Operación nominales por Polo 1.1 2.0 W ...
- Adecuado Para:
- B6
BC6
B7
BC7
VB6
VBC6
VB7
VBC7
AS09
AS12
AS16
- Normas:
- IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Ambiental
- Temperatura Del Aire Ambiente:
- Operación -25 ... +60 °C
Operación Compensada -25 ... +60 °C
De Almacenamiento -50 ... +80 °C
- Temperatura Del Aire Ambiente De Compensación:
- Sí
- Altitud Máxima De Funcionamiento Admisible:
- 2000 m
- Resistencia a los Golpes acc. IEC 60068-2-27:
- 11 ms de Pulso 22g
- Resistencia a las Vibraciones acc. IEC 60068-2-6:
- 3g / 3 ... 150 Hz
- RoHS Estado:
- Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda
Técnicos de la UL/CSA
- La máxima Tensión de Funcionamiento UL/CSA:
- Circuito principal De 600 V AC
- Clasificación UL/CSA:
- 10 Un
- Contacto con Clasificación de UL/CSA:
- (NC:) B600
(NC:) Q 600
(NO:) Q 600
(NO:) D300
- La conexión de la Capacidad del Circuito Principal UL/CSA:
- Flexible de 1/2x 18 ... 12 AWG
Cadena 1/2x 18 ... 10 AWG
- La conexión de la Capacidad del Circuito Auxiliar UL/CSA:
- Flexible de 1/2x 18 ... 12 AWG
Cadena 1/2x 18 ... 12 AWG
- Par de apriete UL/CSA:
- Circuito auxiliar 9 ... 13 in·lb
Circuito principal 9 ... 13 in·lb
Certificados y Declaraciones (Número de Documento)
- ABS Certificado:
- 1SAA941001-0101
- BV Certificado:
- 1SAA941001-0202
- CB Certificado:
- 1SAA941008-2001
- CCC Certificado:
- 1SAA941005-3802
- cUL Certificado:
- cUL_E48139
- Declaración de Conformidad - CE:
- 1SAD938505-0182
- DNV Certificado:
- 1SAA941001-0301
- GL Certificado:
- 1SAA941007-0401
- Certificado GOST:
- 1SAA941000-2704
- LR Certificado:
- 1SAA941001-0501
- RINA Certificado:
- 1SAA941000-0801
- RMRS Certificado:
- 1SAA941000-0703
- RoHS Información:
- 1SAA941005-4402
- Certificado UL:
- UL_E48139
Clasificaciones
- Objeto Código De Clasificación:
- F
- eClass:
- 7.0 27371501
- E-nummer:
- 3212069
- ETIM 4:
- EC000106 - relé de sobrecarga Térmica
- ETIM 5:
- EC000106 - relé de sobrecarga Térmica
- UNSPSC:
- 39121521
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| T16-10 RELÉ TÉRMICO 7.60-10.0A - ABB - T16-10 - 1SAZ711201R1043 | 98 Kbytes |
 |
| T16-10 1SAZ711201R1043 ABB T16-10 RELÉ TÉRMICO 7.60-10.0A | 70 Kbytes |
|
