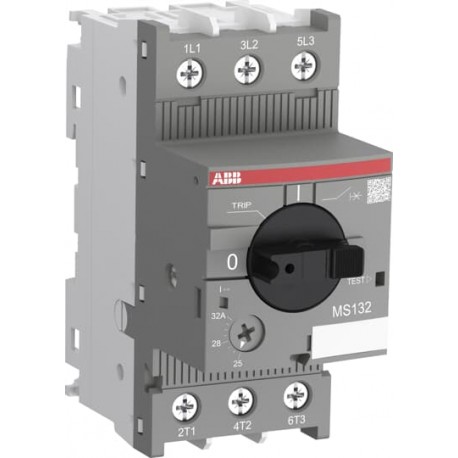

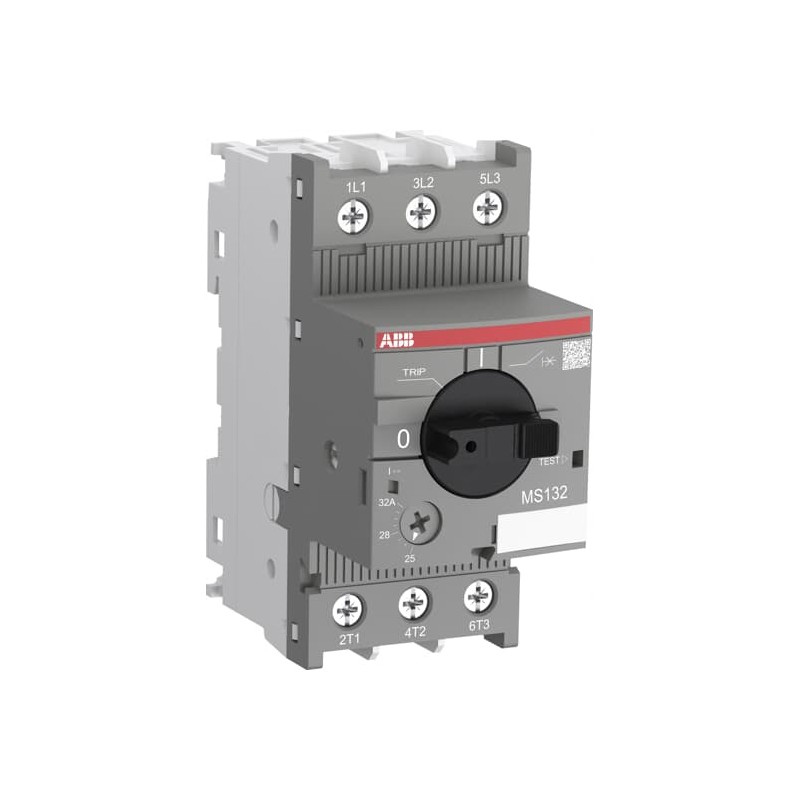

MS132-12 1SAM350000R1012 ABB MS132-12 GUARDAMOTOR REG. 8,0-12,0A
1SAM350000R1012
ABB
MS132-12 GUARDAMOTOR REG. 8,0-12,0A
Interruptores de baja tensión > Disyuntor de protección del motor
Guardamotores > Guardamotores Mx116 y Mx132
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más Información
▲El MS132-12 manual motor de arranque es un compacto de 45 mm de ancho dispositivos con una corriente de operación nominal de la Ie = 12.0 A. Este dispositivo es usado manualmente el interruptor de encendido y apagado de los motores y a los protegen de forma fiable y sin la necesidad de un fusible de cortocircuitos, sobrecarga y fallas de fase. El manual de arranque del motor ofrece un servicio nominal de corte en cortocircuito capacidad de Ics = 100 kA a 400 VAC y la clase de disparo 10. Otras características son el construir-en función de desconexión, compensación de temperatura, de disparo libre y mecanismo de rotación de la manija con una clara posición del interruptor de indicación. El manual de arranque del motor es adecuado para tres y aplicaciones monofásicas. El mango tiene un candado para proteger contra cambios no autorizados. Contactos auxiliares, contactos de señalización, los disparadores de mínima tensión, derivación de viajes, 3-fase de barras de bus, de energía en la alimentación de los bloques están disponibles como accesorio.
El pedido
- EAN:
- 4013614400124
- Cantidad De Orden Mínima:
- 1 pieza
- Arancel De Aduanas Número:
- 85362010
Dimensiones
- Neto Del Producto Anchura:
- 45mm
- Neto Del Producto De La Altura:
- 97.8mm
- Producto De La Profundidad De La Red:
- 86.55mm
- Peso Neto Del Producto:
- 0.31kg
Información Del Envase
- Paquete De Nivel 1 Unidades:
- 1 pieza
- Paquete De Nivel 1 De Ancho De:
- 92 mm
- Paquete De Nivel 1 Altura:
- 50 mm
- Paquete De Nivel 1 Longitud:
- 102 mm
- Paquete De Nivel 1 Peso Bruto:
- 0.325 kg
- Nivel De Paquete De 2 Unidades:
- 40 pieza
- Paquete De Nivel 2 De Ancho:
- 280 mm
- Paquete De Nivel 2 Altura:
- 210 mm
- Paquete De Nivel 2 Duración:
- 395 mm
- Paquete De Nivel 2 Peso Bruto:
- 13.386 kg
- Paquete de Nivel 2 EAN:
- 4013614409028
Ambiental
- Temperatura Del Aire Ambiente:
- Alrededor de la Carcasa 0 ... +40 °C
Operación -25 ... +70 °C
Operación Compensada -25 ... +60 °C
De Almacenamiento -50 ... +80 °C
- Temperatura Del Aire Ambiente De Compensación:
- Sí
- Altitud Máxima De Funcionamiento Admisible:
- 2000 m
- Resistencia a los Golpes acc. IEC 60068-2-27:
- 11 ms de Pulso 25g
- Resistencia a las Vibraciones acc. IEC 60068-2-6:
- 5g / 3 ... 150 Hz
- RoHS Estado:
- Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda
Técnicos de la UL/CSA
- La máxima Tensión de Funcionamiento UL/CSA:
- Circuito principal De 600 V AC
- Clasificación UL/CSA:
- 12 Un
- Caballos de fuerza de Clasificación de UL/CSA:
- (220 ... 240 V CA) trifásico de 3 Hp
(440 ... 480 V CA) trifásico de 7.5 Hp
(550 ... 600 V CA) trifásico de 10 Hp
- El Uso General de Clasificación de UL/CSA:
- (600 V AC) 12 UN
- La conexión de la Capacidad del Circuito Principal UL/CSA:
- Flexible de 1/2x 8 AWG 16 ...
Cadena 1/2x 8 AWG 16 ...
- Par de apriete UL/CSA:
- Circuito principal 18 in·lb
Información Adicional
- Tipo De Actuador:
- Manilla Giratoria
- La Conexión De La Capacidad Del Circuito Principal:
- Flexible con el Casquillo 1/2x de 0,75 ... 6 mm2
Flexible con Aislamiento de la Virola 1/2x de 0,75 ... 6 mm2
Flexible de 1/2x 1 ... 2,5 mm2
Flexible de 1/2x de 2,5 ... 6 mm2
Rígido de 1/2x 1 ... 2,5 mm2
Rígido de 1/2x de 2,5 ... 6 mm2
- Libre convencional Térmica del aire de Corriente (Ith):
- Circuito Principal 12
- Grado de Protección:
- IP20
- Eléctrica Durabilidad:
- 50000 ciclo
- El IIT de Estado de la Publicación:
- Nivel 0 - Información habilitado
- La Durabilidad Mecánica:
- 100000 ciclo
- Montaje en Carril DIN:
- TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
- Posición De Montaje:
- La posición 1 a la 6
- Número de Polos:
- 3
- Número de Polos Protegidos:
- 3
- Grado De Contaminación:
- 3
- La Pérdida De Potencia:
- en las Condiciones de Operación nominales por Polo 1.0 2.3 W ...
- Producto Principal Tipo:
- MS132
- Nombre De Producto:
- Manual Del Motor De Arranque
- Corriente Nominal (In):
- 12 Un
- Frecuencia nominal (f):
- Circuito Principal 50 Hz
Circuito Principal 60 Hz
- Nominal Soportada De Impulso De Tensión (Uimp):
- Circuito principal de 6 kV
- Nominal Instantáneo De La Corriente De Corto Circuito De Ajuste (Iyo):
- 180 Un
- Tensión Nominal De Aislamiento (Uyo):
- 690 V
- Corriente De Operación Nominal (Ie):
- 12 Un
- Corriente de operación nominal AC-3 (Ie):
- 12 Un
- Corriente de operación nominal DC-5 (Ie):
- 12 Un
- De operación nominal de Alimentación AC-3 (Pe):
- (400 V) trifásico de 5,5 kW
- Tensión Nominal:
- Circuito principal 690 V AC
Circuito principal De 250 V DC
- De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
- (230 V AC) 100 kA
(250 V DC) 3 Polos en Serie de 10 kA
(400 V AC) 100 kA
(440 V AC) 20 kA
(500 V AC) 20 kA
(690 V AC) kA 3
- Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
- (230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 20 kA
(500 V AC) 20 kA
(690 V AC) kA 3
- Nominal De Corriente Ininterrumpida (Iu):
- 12 Un
- Se Recomienda El Controlador De Tornillo:
- Pozidriv 2
- RoHS Fecha:
- 0159
- Gama De Configuración:
- 8 ... 12
- Normas:
- IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
- Tipo De Terminal:
- Terminales De Tornillo
- Par De Apriete:
- Circuito principal 2 N·m
- Extracción De Alambre De Longitud:
- Circuito principal de 10 mm
Certificados y Declaraciones (Número de Documento)
- ABS Certificado:
- 1SAA963001-0101
- Certificado ATEX:
- 1SAA963000-3901
- BV Certificado:
- 1SAA963001-0201
- CB Certificado:
- 1SAA963002-2001
- CCC Certificado:
- 1SAA963001-3804
- cUL Certificado:
- UL_E137861
UL_E345003
cUL_E345003
- Ficha De Datos De Información Técnica:
- 2CDC131021D0201
- Ficha De Datos De Información Técnica (Parte 2):
- 1SAM300505F0012
- Ficha De Datos De Información Técnica (Parte 3):
- 1SAM300507F0001
1SAM300507F0003
1SAM300508F0001
1SAM300508F0003
- Declaración de Conformidad - CE:
- 1SAD938508-0125
- DNV Certificado:
- 1SAA963001-0303
- EAC Certificado:
- 1SAA963000-2701
- GL Certificado:
- 1SAA963001-0401
- Certificado GOST:
- 1SAA937000-2703
- LR Certificado:
- 1SAA963001-0502
- RINA Certificado:
- 1SAA963000-0802
- RMRS Certificado:
- 1SAA918000-0703
- RoHS Información:
- 1SAA963002-4405
- Certificado UL:
- UL_E137861
UL_E345003
Clasificaciones
- eClass:
- 7.0 27370401
- E-nummer:
- 3112131
- ETIM 4:
- EC000074 - Motor circuito de protección con interruptor de
- ETIM 5:
- EC000074 - Motor circuito de protección con interruptor de
- Objeto Código De Clasificación:
- F
- UNSPSC:
- 39121521
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| MS132-12 GUARDAMOTOR REG. 8,0-12,0A - ABB - MS132-12 - 1SAM350000R1012 | 101 Kbytes |
 |
| MS132-12 1SAM350000R1012 ABB MS132-12 GUARDAMOTOR REG. 8,0-12,0A | 71 Kbytes |
|
