> >>>LS40P41L02 1SBV010541R1302 ABB Int.Fin.Carrera LS40P41L02
Anterior producto Siguiente producto

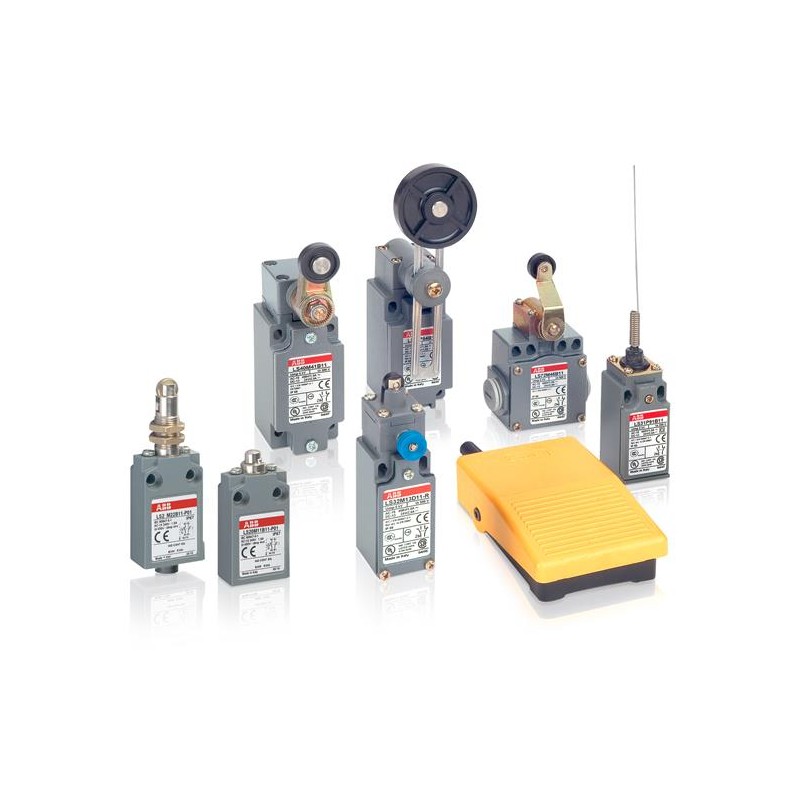

LS40P41L02 1SBV010541R1302 ABB Int.Fin.Carrera LS40P41L02 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

LS40P41L02 1SBV010541R1302 ABB Int.Fin.Carrera LS40P41L02

LS40P41L02

1SBV010541R1302

ABB

10

Int.Fin.Carrera LS40P41L02

Más detalles


Detectores y finales carrera > Finales de carrera FRCTLP

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


LS40P41L02 Limit Switch

Ordering

  • EAN:
    3471522001726
  • Minimum Order Quantity:
    10 piece
  • Customs Tariff Number:
    85369085

Dimensions

  • Product Net Width:
    40mm
  • Product Net Weight:
    0.185kg

Container Information

  • Package Level 1 Units:
    1 piece
  • Package Level 1 Width:
    140 mm
  • Package Level 1 Height:
    70 mm
  • Package Level 1 Length:
    45 mm
  • Package Level 1 Gross Weight:
    0.185 kg
  • Package Level 1 EAN:
    3471522001726

Environmental

  • Ambient Air Temperature:
    Operation -25 … +70 °C
    Storage -30 … +80 °C
  • Resistance to Shock acc. to IEC 60068-2-27:
    Half-sine Pulse for 11 ms, No Change in Contact Position 50 m/s²
  • Resistance to Vibrations acc. to IEC 60068-2-6:
    25g (10 to 500 Hz) no change in position of contacts greater than 100 µs

Technical UL/CSA

  • Pilot Duty of Contact Elements acc. UL508:
    A600
    Q600
  • Flammability According to UL94:
    V0

Additional Information

  • Action Type of the Contact Element (acc. to IEC 60947-5-1):
    Simultaneous slow action contacts
  • Actuation Speed:
    acc. to IEC 60947-5-1 Max. 1.50 m/s
    acc. to IEC 60947-5-1 Min. 0.06 m/s
  • Actuation Torque:
    acc. to IEC 60947-5-1 Min. 0.15 N·m
  • Actuator Type:
    Ø 22 mm polyamide roller lever
  • Angular Head Adjustment:
    adjustable head every 90°
  • Angular Lever Adjustment:
    9° in 9°
  • Climatic Withstand:
    according to IEC 68-2-3 and salty mist according to IEC 68-2-11
  • Connecting Capacity:
    AWG 20 ... AWG 14
    0.5 ... 2.5 mm²
  • Connecting terminals (delivered in open position):
    M3.5 (+,-) pozidriv 2 screw with cable clamp
  • Consistency (Measured over 1 Million Operations):
    0.1 mm
  • Contact Element Form (acc. to IEC 60947-5-1):
    Zb
  • Conventional Free-air Thermal Current (Ith):
    acc. to IEC 60947-5-1, q = 40 °C 10.0 A
  • Degree of Protection:
    acc. to IEC 60529 IP65
  • Electrical Shock Protection acc. to IEC 536:
    Double insulation - Class II
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Load Factor:
    .5
  • Maximum Electrical Switching Frequency:
    3600 cycles per hour
  • Mounting by Screws (not supplied):
    2 or 4 x M5 screws
  • Mounting Position:
    all positions are authorised
  • Movement to be Detected:
    30° Cam Translation Movement
  • Number and Type of Bottom Cable Glands:
    Pg 13,5 Cable Gland
  • Number of Auxiliary Contacts NC:
    2
  • Operating Head Shape:
    A shape acc. EN 50041
  • Positive Opening Operation of NC Contact(s):
    Yes
  • Positive Opening Operation Torque (Direct Opening Action):
    Minimum Torque acc. to IEC 60947-5-1 0.32 N·m
  • Product Main Type:
    LS40
  • Product Name:
    Limit Switch
  • Rated Frequency (f):
    Supply Circuit 50 Hz
    Supply Circuit 60 Hz
  • Rated Impulse Withstand Voltage (Uimp):
    6 kV
  • Rated Insulation Voltage (Ui):
    acc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V
    acc. to UL/CSA 600 V
  • Rated Operational Current AC-15 (Ie):
    (130 V) 5.5 A
    (230 V) 3.1 A
    (240 V) 3 A
    (24 V) 10 A
    (400 V) 1.8 A
  • Rated Operational Current DC-13 (Ie):
    (110 V) 0.6 / 66 A
    (24 V) 2.8 / 67.2 A
    (250 V) 0.27 / 67.5 A
  • Resistance Between Contacts:
    25 mΩ
  • Standards:
    IEC 60947-1, IEC 60947-5-1, EN 60947-1, EN 60947-5-1, UL 508 and CSA C22-2 N°14
  • Terminal Marking:
    according to EN 50013

Certificates and Declarations (Document Number)

Classifications

  • ETIM 4:
    EC001829 - Position switch modular
  • ETIM 5:
    EC001829 - Position switch modular
  • UNSPSC:
    39121500

Datasheet - PDF

▲
Título: Tamaño: Tipo:
Int.Fin.Carrera LS40P41L02 - ABB - LS40P41L02 - 1SBV010541R1302 95 Kbytes Int.Fin.Carrera LS40P41L02 - ABB - LS40P41L02 - 1SBV010541R1302
LS40P41L02 1SBV010541R1302 ABB Int.Fin.Carrera LS40P41L02 87 Kbytes Int.Fin.Carrera LS40P41L02 - ABB - LS40P41L02 - 1SBV010541R1302
