> >>>S802S-K40 2CCS862001R0557 ABB Int.aut. S802S-K40 2p 40A K 50kA
Anterior producto Siguiente producto

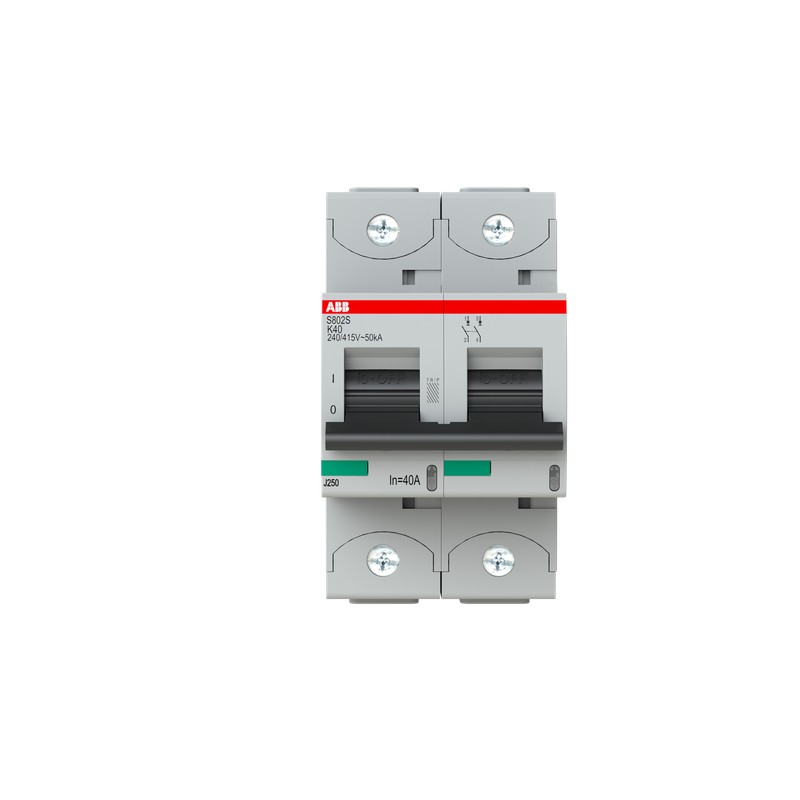

S802S-K40 2CCS862001R0557 ABB Int.aut. S802S-K40 2p 40A K 50kA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

S802S-K40 2CCS862001R0557 ABB Int.aut. S802S-K40 2p 40A K 50kA

2CCS862001R0557

ABB

Int.aut. S802S-K40 2p 40A K 50kA

Más detalles


Disyuntores, fusibles > Interruptor magnetotérmico

Industrial > S800S

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


El S802S-K40 es un 2-polo de Alto Rendimiento interruptor de Circuito con K-Característica, con la jaula de la terminal y una intensidad de corriente de 40 A. es una limitación de la corriente de dispositivo con un máximo de capacidad de ruptura de los 50 ka en 240/415V. Puede ser utilizado para tensiones de hasta 400/690V y en DC también. Tiene dos diferentes mecanismos de disparo, la térmica mecanismo de disparo para protección contra sobrecargas y la electromecánico mecanismo de disparo para la protección de cortocircuito. El S802S-K40 cumple con la norma IEC/EN 60898-1 y IEC/EN 60947-2 y permite el uso residencial, comercial e industrial. Tiene numerosas de las aprobaciones, por lo tanto puede ser utilizado en todo el mundo. La amplia gama de accesorios hace que el uso de S802S-K40 más cómodo. Debido a la rápida extinción del arco de S802S-K40 su aplicación será segura.

El pedido

  • EAN:
    7612271201623
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85362020

Dimensiones

  • Neto Del Producto Anchura:
    54mm
  • Producto De La Profundidad De La Red:
    82.5mm
  • Neto Del Producto De La Altura:
    95mm
  • Peso Neto Del Producto:
    0.49kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    105 mm
  • Paquete De Nivel 1 Longitud:
    60 mm
  • Paquete De Nivel 1 Altura:
    99 mm
  • Paquete De Nivel 1 Peso Bruto:
    0.51 kg
  • Paquete de Nivel 1 EAN:
    7612271201623
  • Nivel De Paquete De 2 Unidades:
    1

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -25 ... +60 °C
    De Almacenamiento -40 ... +70 °C
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    2 - el 13,2 Hz / 1 mm
    13.2 - 100Hz / 0,7 g
    con carga 100% x Ie
  • Condiciones Ambientales:
    El Calor húmedo Cíclico acc. IEC 60068-2-30 12+12 ciclo
    El Calor húmedo Cíclico acc. IEC 60068-2-30 55°C @ 90-96%
    El Calor húmedo Cíclico acc. IEC 60068-2-30 25°C @ 90-100%
    El Calor seco de la Prueba B acc. IEC 60068-2-2 16 horas @ 55 °C
    El Calor seco de la Prueba B acc. IEC 60068-2-2 de 2 horas a 70 °C
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnica

  • Normas:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Número de Polos:
    2
  • Disparo Característica:
    K
  • Corriente Nominal (In):
    40 Un
  • Tensión Nominal:
    400/690 V AC
    250 V DC
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 4.3 W
  • Tensión Nominal De Aislamiento (Uyo):
    690 V CA
  • Frecuencia nominal (f):
    50 / 60 Hz
  • Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
    (240 / 415 V AC) 50 kA
    (254 / 440 V CA) 30 kA
    (400 / 690 V AC) 6 kA
    (125 V DC) 30 kA
  • De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
    (240 / 415 V AC) 40 kA
    (254 / 440 V AC) kA 22.5
    (400 / 690 V AC) 4 kA
    (125 V DC) 30 kA
  • Categoría De Sobretensión:
    IV
  • Grado De Contaminación:
    3
  • Nominal Soportada De Impulso De Tensión (Uimp):
    8 kV
  • Material De La Carcasa:
    Aislamiento del grupo I, RAL 7035
  • En Contacto Con La Indicación De Posición:
    ON / OFF / VIAJE
  • Grado de Protección:
    acc. IEC 60529 IP20
  • Observaciones:
    Conexión de la parte superior e inferior
    La conexión con CU sólo
    IP40 en caja con tapa
    Jaula terminal con tornillo de sujeción
  • Resistencia Eléctrica:
    6000 ciclo
  • Resistencia Mecánica:
    6000 ciclo
  • Tipo De Terminal:
    Terminales De Tornillo
  • La Conexión De Capacidad:
    Cadena 1 ... 50 mm2
    Flexible de 1 ...70 mm2
  • Par De Apriete:
    3.5 N·m
    31 in·lb
  • Se Recomienda El Controlador De Tornillo:
    Pozidriv 2
  • Montaje en Carril DIN:
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
  • Posición De Montaje:
    Cualquier

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • ETIM 4:
    EC000042 - disyuntor Miniatura (MCB)
  • ETIM 5:
    EC000042 - disyuntor Miniatura (MCB)
  • Objeto Código De Clasificación:
    F

Datasheet - PDF

▲
Título: Tamaño: Tipo:
Int.aut. S802S-K40 2p 40A K 50kA - ABB - S802S-K40 - 2CCS862001R0557 95 Kbytes Int.aut. S802S-K40 2p 40A K 50kA - ABB - S802S-K40 - 2CCS862001R0557
S802S-K40 2CCS862001R0557 ABB Int.aut. S802S-K40 2p 40A K 50kA 75 Kbytes Int.aut. S802S-K40 2p 40A K 50kA - ABB - S802S-K40 - 2CCS862001R0557
