> >>>S802S-K125 2CCS862001R0647 ABB Int.aut. S802S-K125 2p 125A K 50kA
Anterior producto Siguiente producto

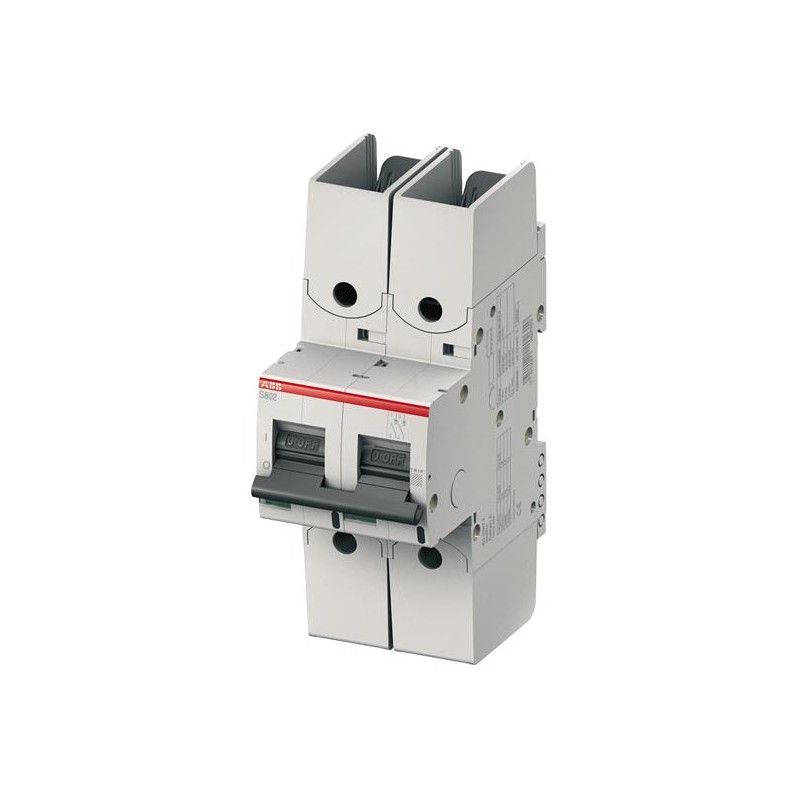

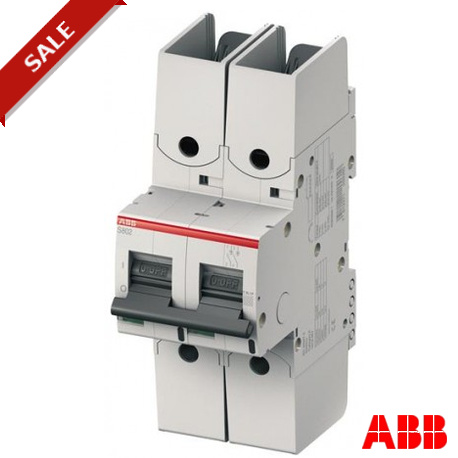

S802S-K125 2CCS862001R0647 ABB Int.aut. S802S-K125 2p 125A K 50kA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

S802S-K125 2CCS862001R0647 ABB Int.aut. S802S-K125 2p 125A K 50kA

S802S-K125

2CCS862001R0647

ABB

Int.aut. S802S-K125 2p 125A K 50kA

Más detalles


Disyuntores, fusibles > Interruptor magnetotérmico

Industrial > S800S

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


El S802S-K125 es un 2-polo de Alto Rendimiento interruptor de Circuito con K-Característica, con la jaula de la terminal y una corriente nominal de 125 A. es una limitación de la corriente de dispositivo con un máximo de capacidad de ruptura de los 50 ka en 240/415V. Puede ser utilizado para tensiones de hasta 400/690V y en DC también. Tiene dos diferentes mecanismos de disparo, la térmica mecanismo de disparo para protección contra sobrecargas y la electromecánico mecanismo de disparo para la protección de cortocircuito. El S802S-K125 cumple con la norma IEC/EN 60947-2 y permite el uso en aplicaciones industriales. Tiene numerosas de las aprobaciones, por lo tanto puede ser utilizado en todo el mundo. La amplia gama de accesorios hace que el uso de S802S-K125 más cómodo. Debido a la rápida extinción del arco de S802S-K125 su aplicación será segura.

El pedido

  • EAN:
    7612271201678
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85362020

Dimensiones

  • Neto Del Producto Anchura:
    54mm
  • Producto De La Profundidad De La Red:
    82.5mm
  • Neto Del Producto De La Altura:
    142mm
  • Peso Neto Del Producto:
    0.49kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    152 mm
  • Paquete De Nivel 1 Longitud:
    60 mm
  • Paquete De Nivel 1 Altura:
    99 mm
  • Paquete De Nivel 1 Peso Bruto:
    0.53 kg
  • Paquete de Nivel 1 EAN:
    7612271201678
  • Nivel De Paquete De 2 Unidades:
    1

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -25 ... +60 °C
    De Almacenamiento -40 ... +70 °C
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    2 - el 13,2 Hz / 1 mm
    13.2 - 100Hz / 0,7 g
    con carga 100% x Ie
  • Condiciones Ambientales:
    El Calor húmedo Cíclico acc. IEC 60068-2-30 12+12 ciclo
    El Calor húmedo Cíclico acc. IEC 60068-2-30 55°C @ 90-96%
    El Calor húmedo Cíclico acc. IEC 60068-2-30 25°C @ 90-100%
    El Calor seco de la Prueba B acc. IEC 60068-2-2 16 horas @ 55 °C
    El Calor seco de la Prueba B acc. IEC 60068-2-2 de 2 horas a 70 °C
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnica

  • Normas:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Número de Polos:
    2
  • Disparo Característica:
    K
  • Corriente Nominal (In):
    125
  • Tensión Nominal:
    400/690 V AC
    250 V DC
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 1.8 W
  • Tensión Nominal De Aislamiento (Uyo):
    690 V CA
  • Frecuencia nominal (f):
    50 / 60 Hz
  • Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
    (240 / 415 V AC) 50 kA
    (254 / 440 V CA) 30 kA
    (400 / 690 V AC) 6 kA
    (125 V DC) 30 kA
  • De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
    (240 / 415 V AC) 40 kA
    (254 / 440 V AC) kA 22.5
    (400 / 690 V AC) 4 kA
    (125 V DC) 30 kA
  • Categoría De Sobretensión:
    IV
  • Grado De Contaminación:
    3
  • Nominal Soportada De Impulso De Tensión (Uimp):
    8 kV
  • Material De La Carcasa:
    Aislamiento del grupo I, RAL 7035
  • En Contacto Con La Indicación De Posición:
    ON / OFF / VIAJE
  • Grado de Protección:
    acc. IEC 60529 IP20
  • Observaciones:
    Conexión de la parte superior e inferior
    La conexión con CU sólo
    IP40 en caja con tapa
    Jaula terminal con tornillo de sujeción
  • Resistencia Eléctrica:
    4000 ciclo
  • Resistencia Mecánica:
    4000 ciclo
  • Tipo De Terminal:
    Terminales De Tornillo
  • La Conexión De Capacidad:
    Cadena 1 ... 50 mm2
    Flexible de 1 ...70 mm2
  • Par De Apriete:
    3.5 N·m
    31 in·lb
  • Se Recomienda El Controlador De Tornillo:
    Pozidriv 2
  • Montaje en Carril DIN:
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
  • Posición De Montaje:
    Cualquier

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • ETIM 4:
    EC000042 - disyuntor Miniatura (MCB)
  • ETIM 5:
    EC000042 - disyuntor Miniatura (MCB)
  • Objeto Código De Clasificación:
    F

Datasheet - PDF

▲
Título: Tamaño: Tipo:
Int.aut. S802S-K125 2p 125A K 50kA - ABB - S802S-K125 - 2CCS862001R0647 93 Kbytes Int.aut. S802S-K125 2p 125A K 50kA - ABB - S802S-K125 - 2CCS862001R0647
S802S-K125 2CCS862001R0647 ABB Int.aut. S802S-K125 2p 125A K 50kA 66 Kbytes Int.aut. S802S-K125 2p 125A K 50kA - ABB - S802S-K125 - 2CCS862001R0647
