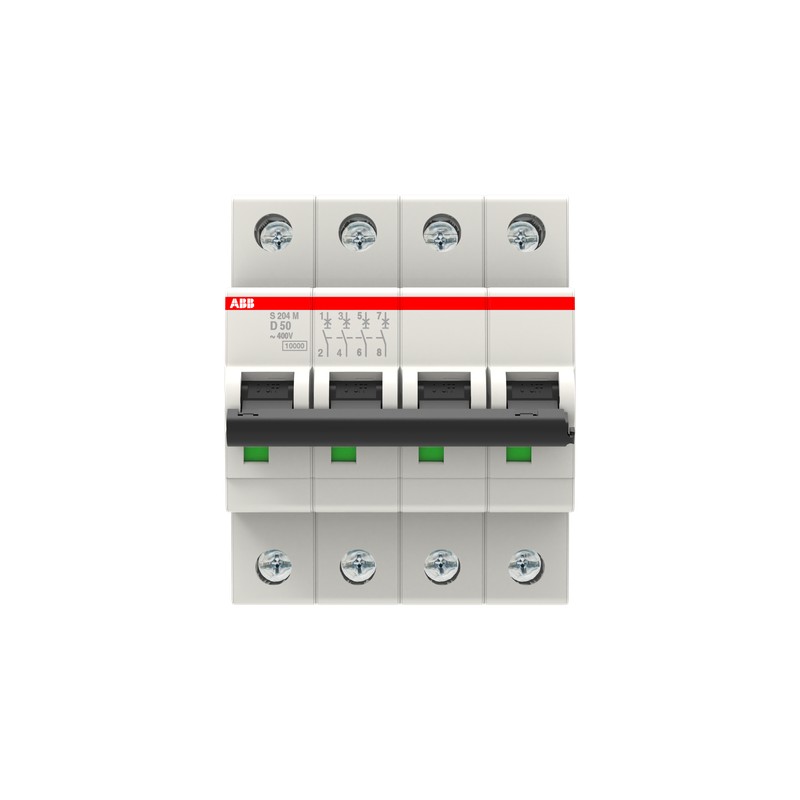

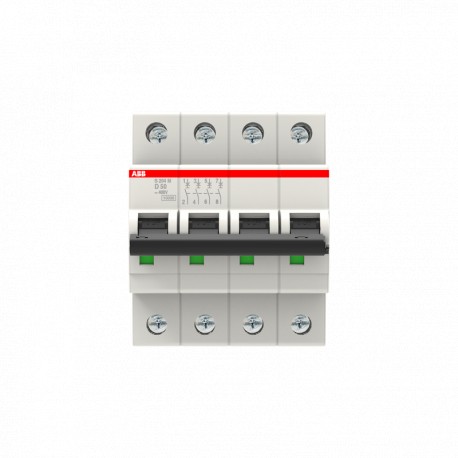

S204M-D50 2CDS274001R0501 ABB Int.aut. S204M-D50 4p 50A D 15kA
2CDS274001R0501
ABB
Int.aut. S204M-D50 4p 50A D 15kA
Disyuntores, fusibles > Interruptor magnetotérmico
Industrial > S200M
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más Información
▲System pro M compact S200M disyuntores miniatura son la limitación de corriente. Tienen dos diferentes mecanismos de disparo, el retraso en la térmica mecanismo de disparo para protección contra sobrecargas y la electromecánico mecanismo de disparo para la protección de cortocircuito. Están disponibles en diferentes características (B,C,D,K,Z), configuraciones (1P,1P+N,2P,3P,3P+N,4P), rompiendo las capacidades (hasta 10 kA a 230/400 V AC) y corrientes nominales (hasta 63A). Todos los Interruptores magnetotérmicos y diferenciales de la gama de productos S200M cumplir con la norma IEC/EN 60898-1 y IEC/EN 609 47-2, lo que permite el uso residencial, comercial e industrial. Parte inferior-montaje de contactos auxiliares se pueden montar en S200M a ahorrar un 50% de espacio.
+
–
Accesorios
| Identificador | Tipo de | Descripción | Cant. | Unidad De Medida |
|---|---|---|---|---|
| 2CCA880100R0001 | CMS-100PS | Sensor de 18 mm, 80 AC, DC, TRMS, montaje de pro M compact & SMISSLINE | 1 | pieza |
| 2CCA880101R0001 | CMS-101PS | Sensor de 18 mm, 40 A, AC, DC, TRMS, montaje de pro M compact & SMISSLINE | 1 | pieza |
| 2CCA880102R0001 | CMS-102PS | Sensor de 18mm, 20A AC, DC, TRMS, montaje de pro M compact & SMISSLINE | 1 | pieza |
| 2CDS200909R0001 | S2C-A1 | S2C-A1 - Derivación de Viaje | 1 | pieza |
| 2CDS200909R0002 | S2C-A2 | S2C-A2 - Derivación de Viaje | 1 | pieza |
| 2CDS200912R0001 | S2C-H6R | S2C-H6R - Contacto Auxiliar | 1 | pieza |
| 2CDS200918R0001 | S2C-NT | S2C-NT Mano Neutral | 1 | pieza |
| 2CDS200922R0001 | S2C-S/H6R | S2C-S/H6R Señal / Contacto Auxiliar | 1 | pieza |
| 2CDS200936R0001 | S2C-H11L | S2C-H11L - Contacto Auxiliar | 1 | pieza |
| 2CDS200936R0002 | S2C-H20L | S2C-H20L - Contacto Auxiliar | 1 | pieza |
| 2CDS200936R0003 | S2C-H02L | S2C-H02L - Contacto Auxiliar | 1 | pieza |
| 2CDS200946R0001 | S2C-H6-11R | S2C-H6-11R - Contacto Auxiliar | 1 | pieza |
| 2CDS200946R0002 | S2C-H6-20R | S2C-H6-20R - Contacto Auxiliar | 1 | pieza |
| 2CDS200946R0003 | S2C-H6-02R | S2C-H6-02R - Contacto Auxiliar | 1 | pieza |
| 2CDS200970R0001 | S2C-H01 | S2C-H01 - Contacto Auxiliar | 1 | pieza |
| 2CDS200970R0002 | S2C-H10 | S2C-H10 - Contacto Auxiliar | 1 | pieza |
| 2CSS200911R0001 | S2C-UA 12 DC | S2C-UA 12 DC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0002 | S2C-UA 24 DE CA | S2C-UA 24 de CA - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0003 | S2C-UA 48 AC | S2C-UA 48 AC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0004 | S2C-UA AC 110 | S2C-UA 110 AC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0005 | S2C-UA AC 230 | S2C-UA 230 AC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0006 | S2C-UA 400 AC | S2C-UA 400 AC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0007 | S2C-UA 24 DC | S2C-UA 24 DC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0008 | S2C-UA 48 DC | S2C-UA 48 DC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0009 | S2C-UA 110 CC | S2C-UA 110 DC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0010 | S2C-UA 230 DC - disparador de mínima tensión | S2C-UA 230 DC | 1 | pieza |
| 2CSS200998R0001 | S2C-BP - Mecánico dispositivo de disparo | S2C-BP | 1 | pieza |
| 2CSS200999R0001 | S2C-EST - Plug-in de base | S2C-EST | 1 | pieza |
| 2CSS201997R0013 | S2C-CM1 - Motor de funcionamiento del dispositivo | S2C-CM1 | 1 | pieza |
| 2CSS203997R0013 | S2C-CM2/3 | S2C-CM2/3 - Motor de funcionamiento del dispositivo | 1 | pieza |
| 2CSS204997R0013 | S2C-CM4 - Motor de funcionamiento del dispositivo | S2C-CM4 | 1 | pieza |
| GHS2001901R0003 | S2C-DH | S2C-DH - Accesorios Mecánicos | 1 | pieza |
El pedido
- EAN:
- 4016779602013
- Cantidad De Orden Mínima:
- 1 pieza
- Arancel De Aduanas Número:
- 85362010
Dimensiones
- Neto Del Producto Anchura:
- 70mm
- Producto De La Profundidad De La Red:
- 69mm
- Neto Del Producto De La Altura:
- 88mm
- Peso Neto Del Producto:
- 0.5kg
Información Del Envase
- Paquete De Nivel 1 Unidades:
- 1 pieza
- Paquete De Nivel 1 De Ancho De:
- 92 mm
- Paquete De Nivel 1 Longitud:
- 78 mm
- Paquete De Nivel 1 Altura:
- 80 mm
- Paquete De Nivel 1 Peso Bruto:
- 0.51 kg
- Paquete de Nivel 1 EAN:
- 4016779604901
- Nivel De Paquete De 2 Unidades:
- 24 piezas
- Paquete De Nivel 2 De Ancho:
- 275 mm
- Paquete De Nivel 2 Duración:
- 400 mm
- Paquete De Nivel 2 Altura:
- 210 mm
- Paquete De Nivel 2 Peso Bruto:
- 14.44 kg
- Paquete de Nivel 2 EAN:
- 4016779980142
Ambiental
- Temperatura Del Aire Ambiente:
- Operación -25 ... +55 °C
De Almacenamiento -40 ... +70 °C
- Resistencia a los Golpes acc. IEC 60068-2-27:
- 25g / 2 amortiguadores / 13 ms
- Resistencia a las Vibraciones acc. IEC 60068-2-6:
- 5g, 20 ciclos en 5 ... 150 ... 5 Hz con carga de 0,8 En
- Condiciones Ambientales:
- 28 ciclos
con 55 °C / 90-96 %
y 25 °C / 95-100 %
- RoHS Estado:
- Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda
Técnica
- Normas:
- IEC/EN 60898-1
IEC/EN 60947-2
- Número de Polos:
- 4
- Disparo Característica:
- D
- Corriente Nominal (In):
- 50 Un
- Tensión Nominal:
- acc. IEC 60898-1 400 V AC
acc. IEC 60947-2 440 V AC
- La Pérdida De Potencia:
- 11.6 W
en las Condiciones de Operación nominales por Polo 2,9 W
- Tensión Nominal De Aislamiento (Uyo):
- acc. toIEC/EN 60664-1 440 V
- Voltaje De Funcionamiento:
- Máximo (Incl. La tolerancia) 440 V AC
Mínimo 12 V AC / 12 V DC
- Frecuencia nominal (f):
- 50 Hz
60 Hz
- Nominal De Cortocircuito Capacidad De (Icn):
- 10 kA
- Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
- 15 kA
- De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
- 7.5 kA
- Limitación De Energía De La Clase:
- 3
- Categoría De Sobretensión:
- III
- Grado De Contaminación:
- 3
- Nominal Soportada De Impulso De Tensión (Uimp):
- 4 kV
(6.2 kV @ el nivel del mar)
(5.0 kV @ 2000 m)
- Dieléctrica Tensión De Prueba:
- 50 / 60 Hz, 1 min: 2 kV
- Material De La Carcasa:
- Aislamiento del Grupo II, RAL 7035
- Tipo De Actuador:
- Aislamiento del grupo II, negro, sellables
- En Contacto Con La Indicación De Posición:
- Rojo / Verde APAGADO
- Grado de Protección:
- IP20
- Observaciones:
- IP40 en caja con tapa
- Resistencia Eléctrica:
- 10000 AC ciclo
- Resistencia Mecánica:
- 20000 ciclo
- Tipo De Terminal:
- Terminales De Tornillo
- Terminal De Tornillo De Tipo:
- A prueba de fallos Bi-direccional de Cilindros de elevación de la Terminal
- La Conexión De Capacidad:
- Embarrado 10 / 10 mm2
Flexible con Virola de 0,75 ... 25 mm2
Flexible de 0,75 ... 25 mm2
Rígido de 0,75 ... 35 mm2
Cadena de 0,75 ... 35 mm2
- Par De Apriete:
- 2 N·m
- Se Recomienda El Controlador De Tornillo:
- Pozidriv 2
- Montaje en Carril DIN:
- TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
- Posición De Montaje:
- Cualquier
Técnicos de la UL/CSA
- La máxima Tensión de Funcionamiento UL/CSA:
- 480Y / 277 V AC
- La conexión de la Capacidad de UL/CSA:
- Embarrado de 14 a 8 AWG
Conductor 4 AWG 14 ...
- Par de apriete UL/CSA:
- 18 in·lb
- Interrumpir la Clasificación de la acc. a UL1077:
- (AC) 6 kA
(DC) 10 kA
Certificados y Declaraciones (Número de Documento)
- Declaración de Conformidad - CE:
- 2CDK403001D0602
- RoHS Información:
- 2CDK400003K0201
Clasificaciones
- eClass:
- 7.0 27141901
- ETIM 4:
- EC000042 - disyuntor Miniatura (MCB)
- ETIM 5:
- EC000042 - disyuntor Miniatura (MCB)
- Objeto Código De Clasificación:
- F
- UNSPSC:
- 39121614
