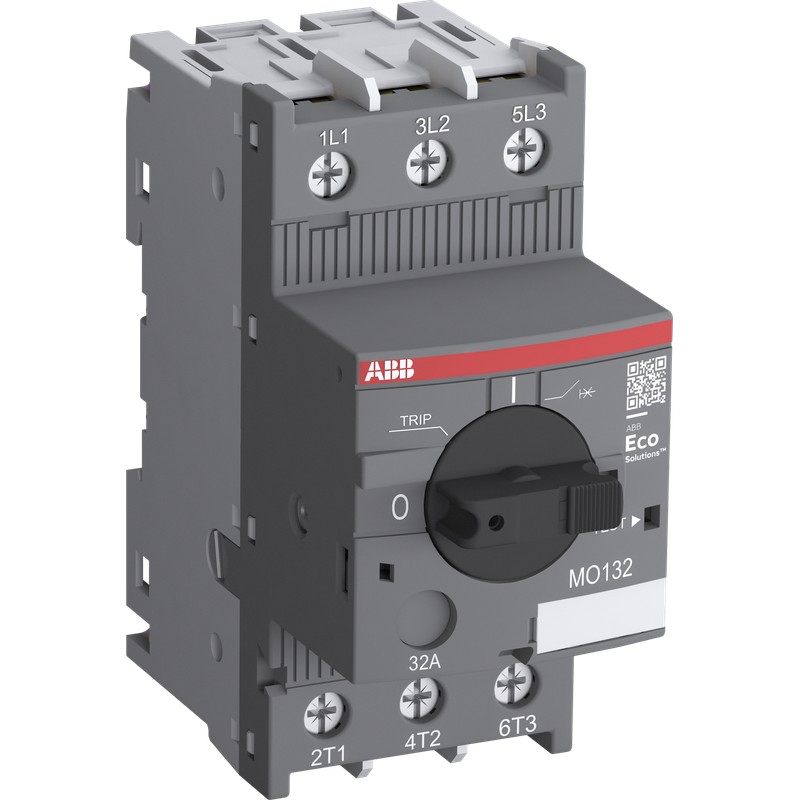

MO132-32 1SAM360000R1015 ABB GUARDAMOTOR SOLO MAGNETICO
1SAM360000R1015
ABB
GUARDAMOTOR SOLO MAGNETICO

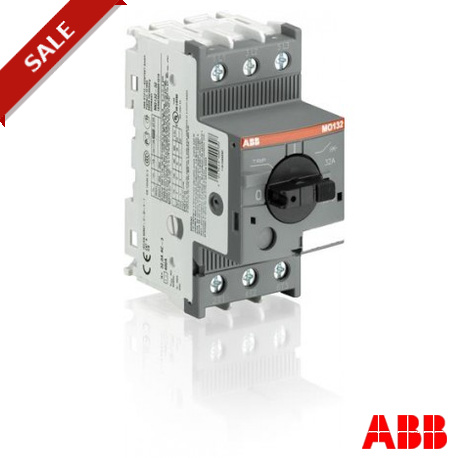

MO132-32 GUARDAMOTOR SOLO MAGNeTICO 32A
Interruptores de baja tensión > Disyuntor de protección del motor
Guardamotores > Guardamotores Mx116 y Mx132
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más Información
▲El MO132-32 manual motor de arranque mangnetic sólo es un compacto de 45 mm de ancho dispositivos con una corriente de operación nominal de la Ie = 32.0 A. Este dispositivo es usado manualmente el interruptor de encendido y apagado de las cargas/motores y los protegen de forma fiable y sin la necesidad de un fusible de corto-circuitos. El manual de arranque del motor ofrece un servicio nominal de corte en cortocircuito capacidad de Ics = 25 kA a 400 VAC. Una combinación junto con relés de sobrecarga o controladores de motor permite la protección de motores. Otras características son el construir-en función de desconexión, de disparo libre y mecanismo de rotación de la manija con una clara posición del interruptor de indicación. El manual motor de arranque mangnetic sólo es adecuado para tres y aplicaciones monofásicas. El mango tiene un candado para proteger contra cambios no autorizados. Contactos auxiliares, contactos de señalización, los disparadores de mínima tensión, derivación de viajes, 3-fase de barras de bus, de energía en la alimentación de los bloques están disponibles como accesorio.
El pedido
- EAN:
- 4013614400308
- Cantidad De Orden Mínima:
- 1 pieza
- Arancel De Aduanas Número:
- 85362010
Dimensiones
- Neto Del Producto Anchura:
- 45mm
- Neto Del Producto De La Altura:
- El 97,8mm
- Producto De La Profundidad De La Red:
- 86.55mm
- Peso Neto Del Producto:
- 0.31kg
Información Del Envase
- Paquete De Nivel 1 Unidades:
- 1 pieza
- Paquete De Nivel 1 De Ancho De:
- 92 mm
- Paquete De Nivel 1 Altura:
- 50 mm
- Paquete De Nivel 1 Longitud:
- 102 mm
- Paquete De Nivel 1 Peso Bruto:
- 0.325 kg
- Nivel De Paquete De 2 Unidades:
- 40 pieza
- Paquete De Nivel 2 De Ancho:
- 280 mm
- Paquete De Nivel 2 Altura:
- 210 mm
- Paquete De Nivel 2 Duración:
- 395 mm
- Paquete De Nivel 2 Peso Bruto:
- 13.386 kg
- Paquete de Nivel 2 EAN:
- 4013614443756
Ambiental
- Temperatura Del Aire Ambiente:
- Alrededor de la Carcasa 0 ... 40 °C
Operación -25 ... 60 °C
De Almacenamiento -50 ... 80 °C
- Temperatura Del Aire Ambiente De Compensación:
- No
- Altitud Máxima De Funcionamiento Admisible:
- 2000 m
- Resistencia a los Golpes acc. IEC 60068-2-27:
- 11 ms de Pulso 25g
- Resistencia a las Vibraciones acc. IEC 60068-2-6:
- 5g / 3 ... 150 Hz
- RoHS Estado:
- Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda
Técnicos de la UL/CSA
- La máxima Tensión de Funcionamiento UL/CSA:
- Circuito principal De 600 V AC
- Clasificación UL/CSA:
- 32
- Caballos de fuerza de Clasificación de UL/CSA:
- (220 ... 240 V CA) trifásico de 10 Hp
(440 ... 480 V CA) trifásico de 20 Hp
(550 ... 600 V CA) trifásico de 25 Hp
- El Uso General de Clasificación de UL/CSA:
- (600 V AC) 32
- La conexión de la Capacidad del Circuito Principal UL/CSA:
- Flexible de 1/2x 8 AWG 16 ...
Cadena 1/2x 8 AWG 16 ...
- Par de apriete UL/CSA:
- Circuito principal 18 in·lb
Información Adicional
- Tipo De Actuador:
- Manilla Giratoria
- La Conexión De La Capacidad Del Circuito Principal:
- Flexible con el Casquillo 1/2x de 0,75 ... 6 mm2
Flexible con Aislamiento de la Virola 1/2x de 0,75 ... 6 mm2
Flexible de 1/2x 1 ... 2,5 mm2
Flexible de 1/2x de 2,5 ... 6 mm2
Rígido de 1/2x 1 ... 2,5 mm2
Rígido de 1/2x de 2,5 ... 6 mm2
- Libre convencional Térmica del aire de Corriente (Ith):
- Circuito Principal 32
- Grado de Protección:
- IP20
- Eléctrica Durabilidad:
- 50000 ciclo
- La Durabilidad Mecánica:
- 100000 ciclo
- Montaje en Carril DIN:
- TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
- Posición De Montaje:
- La posición 1 a la 6
- Número de Polos:
- 3
- Número de Polos Protegidos:
- 3
- Grado De Contaminación:
- 3
- La Pérdida De Potencia:
- en las Condiciones de Operación nominales por Polo 3.1 W
- Producto Principal Tipo:
- MO132
- Nombre De Producto:
- Manual De Arrancador De Motor Magnético Sólo
- Corriente nominal (In):
- 32
- Frecuencia nominal (f):
- Circuito Principal 50 Hz
Circuito Principal 60 Hz
- Nominal soportada de Impulso de Tensión (Uimp):
- Circuito principal de 6 kV
- Nominal Instantáneo de la Corriente de Corto Circuito de Ajuste (Ii):
- 400
- Tensión nominal de Aislamiento (Ui):
- 690 V
- Corriente de operación nominal (Ie):
- 32
- Corriente de operación nominal AC-3 (Ie):
- 32
- De operación nominal de Alimentación AC-3 (Pe):
- (400 V) trifásico de 15 kW
- Tensión Nominal:
- Circuito principal 690 V AC
- De Servicio nominal de corte en cortocircuito Capacidad (Ics):
- (230 V AC) 50 kA
(400 V AC) 50 kA
(440 V AC) 10 kA
(500 V AC) 10 kA
(690 V AC) kA 3
- Nominal Máxima de cortocircuito Capacidad de Ruptura (Icu):
- (230 V AC) 50 kA
(400 V AC) 50 kA
(440 V AC) 10 kA
(500 V AC) 10 kA
(690 V AC) kA 3
- Nominal de Corriente Ininterrumpida (Iu):
- 32
- Se Recomienda El Controlador De Tornillo:
- Pozidriv 2
- Observaciones:
- Para la protección contra sobrecarga de los motores, una térmico apropiado o relés electrónicos de sobrecarga debe ser utilizado
- RoHS Fecha:
- 0159
- Gama De Configuración:
- Ninguno
- Normas:
- IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
- Tipo De Terminal:
- Terminales De Tornillo
- Par De Apriete:
- Circuito principal 2 N·m
- Extracción De Alambre De Longitud:
- Circuito principal de 10 mm
Certificados y Declaraciones (Número de Documento)
- ABS Certificado:
- 1SAA963001-0101
- BV Certificado:
- 1SAA963001-0201
- CB Certificado:
- 1SAA963002-2001
- CCC Certificado:
- 1SAA963001-3804
- cUL Certificado:
- cUL_E137861
cUL_E345003
- Ficha De Datos De Información Técnica:
- 2CDC131035D0201
- Ficha De Datos De Información Técnica (Parte 2):
- 1SAM300515F0008
- Declaración de Conformidad - CE:
- 1SAD938503-0183
- DNV Certificado:
- 1SAA963001-0302
- EAC Certificado:
- 1SAA963000-2701
- GL Certificado:
- 1SAA963001-0401
- Certificado GOST:
- 1SAA937000-2703
- LR Certificado:
- 1SAA963001-0502
- RINA Certificado:
- 1SAA963000-0802
- RMRS Certificado:
- 1SAA918000-0703
- RoHS Información:
- 1SAA963002-4405
- Certificado UL:
- UL_E137861
UL_E345003
Clasificaciones
- eClass:
- 7.0 27370401
- ETIM 4:
- EC000074 - Motor circuito de protección con interruptor de
- ETIM 5:
- EC000074 - Motor circuito de protección con interruptor de
- Objeto Código De Clasificación:
- F
- UNSPSC:
- 39121521
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| GUARDAMOTOR SOLO MAGNETICO - ABB - MO132-32 - 1SAM360000R1015 | 100 Kbytes |
 |
| MO132-32 1SAM360000R1015 ABB GUARDAMOTOR SOLO MAGNETICO | 72 Kbytes |
|
