> >>>EF460-500 1SAX721001R1101 ABB EF460-500 RELÉ ELECTRÓNICO SOBR.
Anterior producto Siguiente producto

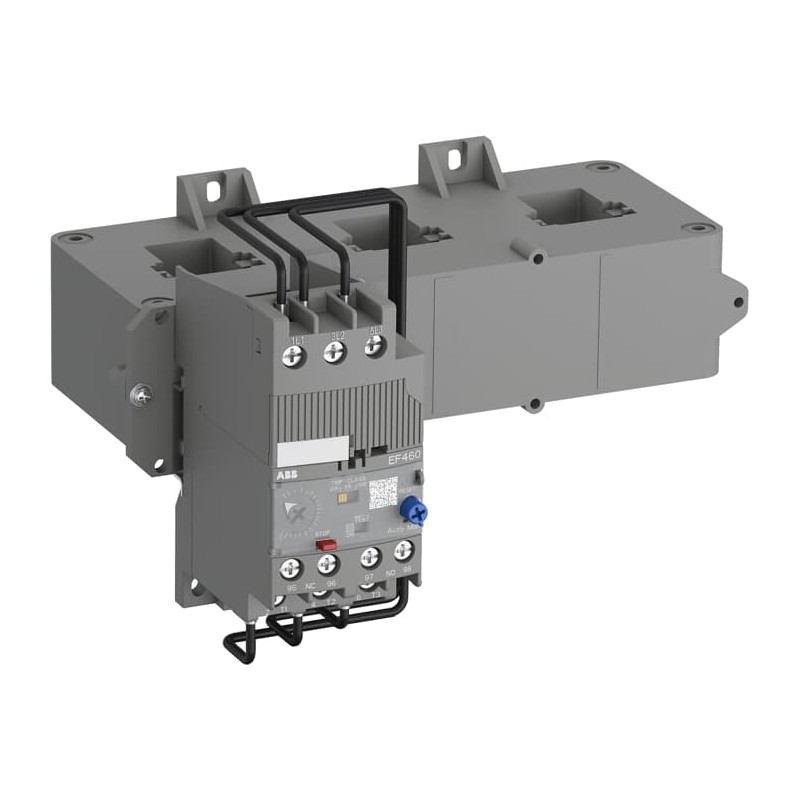

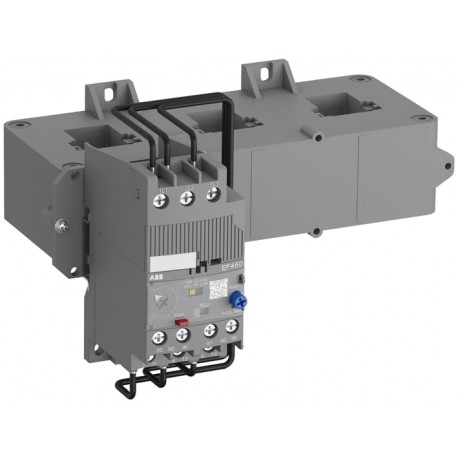

EF460-500 1SAX721001R1101 ABB EF460-500 RELÉ ELECTRÓNICO SOBR. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EF460-500 1SAX721001R1101 ABB EF460-500 RELÉ ELECTRÓNICO SOBR.

1SAX721001R1101

ABB

EF460-500 RELÉ ELECTRÓNICO SOBR.

EF460-500 RELÉ SOBRECARGA ELECTRÓNICO

Más detalles


Interruptores de baja tensión > Relé de sobrecarga electrónico

Contactores y relés térmicos > Relés Sobrecarga Electrónicos

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $707.70
Precio unitario: $707.70

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más Información

▲


El EF460-500 es un auto suministrado por el relé de sobrecarga electrónico, lo que quiere decir que no necesita alimentación externa es necesaria. Ofrece rápido y fiable de protección para los motores en caso de sobrecarga o fallo de fase. Fácil de usar como un relé de sobrecarga térmica y compatible con el estándar de las aplicaciones de motor, el relé de sobrecarga electrónico es convincente, sobre todo, debido a su amplia gama de ajuste de alta precisión y rango de temperatura de funcionamiento y la posibilidad de seleccionar una clase de disparo (10E, 20E, 30E). Otras características son la compensación de temperatura, contacto de disparo (NC), la señal de contacto (NO), o automático rearme manual seleccionable, viaje mecanismo libre, STOP y la función de Prueba y un viaje de indicación. Los relés de sobrecarga están conectados directamente a los contactores.

El pedido

  • EAN:
    4013614487415
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85364900

Dimensiones

  • Neto Del Producto Anchura:
    186mm
  • Neto Del Producto De La Altura:
    103.5mm
  • Producto De La Profundidad De La Red:
    152.13mm
  • Peso Neto Del Producto:
    1.182kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    140 mm
  • Paquete De Nivel 1 Altura:
    199 mm
  • Paquete De Nivel 1 Longitud:
    195 mm
  • Paquete De Nivel 1 Peso Bruto:
    1.554 kg

Técnica

  • Gama De Configuración:
    150 ... 500
  • Tensión Nominal:
    Circuito auxiliar 600 V AC/DC
    Circuito principal 1000 V AC
  • Corriente De Operación Nominal (Ie):
    500
  • Corriente de operación nominal AC-3 (Ie):
    500
  • Frecuencia nominal (f):
    Circuito Auxiliar, 50 Hz
    Circuito Auxiliar, 60 Hz
    Circuito auxiliar DC
    Circuito Principal 50 Hz
    Circuito Principal 60 Hz
  • Nominal Soportada De Impulso De Tensión (Uimp):
    Circuito auxiliar, 6 kV
    Circuito principal de 8 kV
  • Tensión Nominal De Aislamiento (Uyo):
    1000 V
  • Número de Polos:
    3
  • Número de Contactos Auxiliares NC:
    1
  • Número de Contactos Auxiliares NO:
    1
  • Número de Polos Protegidos:
    3
  • Libre convencional Térmica del aire de Corriente (Ith):
    Circuito auxiliar NC 6
    Circuito auxiliar NO 6 UN
  • Corriente de operación nominal AC-15 (Ie):
    (240 V) NC 3
    (240 V) NO 3 UN
    (400 V) NC 1.1
    (400 V) 1.1
    (500 V) NC 0.75 UNA
    (500 V) NO SE 0.75 UNA
  • Corriente de operación nominal DC-13 (Ie):
    (125 V) NC 0.55 UN
    (125 V) 0.5 A
    (24 V) NC 1,5 A
    (24 V) 1.5 A
    (250 V) NC 0.27 UN
    (250 V) NO 0.27 UN
    (60 V) NC 0.55 UN
    (60 V) NO 0.55 UN
  • Grado de Protección:
    Carcasa IP20
    Los Terminales del Circuito principal IP00
  • Grado De Contaminación:
    3
  • La Conexión De La Capacidad Del Circuito Auxiliar:
    Flexible con el Casquillo 1/2x de 0,75 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 1/2x de 0,75 ... 2,5 mm2
    Flexible de 1/2x de 0,75 ... 2,5 mm2
    Rígido de 1/2x 1 ... 4 mm2
  • Par De Apriete:
    Circuito auxiliar 0.8 ... 1.2 N·m
  • Extracción De Alambre De Longitud:
    Circuito auxiliar de 9 mm
  • Se Recomienda El Controlador De Tornillo:
    Circuito Auxiliar Pozidriv 2
  • Posición De Montaje:
    La posición 1 a la 6
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 0 W
  • Adecuado Para:
    AF400
    AF460
  • Normas:
    IEC/EN 60947-1
    IEC/EN 60947-4-1
    IEC/EN 60947-5-1
    UL 60947-1
    UL 60947-4-1

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -25 ... +70 °C
    Operación Compensada -25 ... +70 °C
    Almacenamiento -25 ... +70 °C
  • Temperatura Del Aire Ambiente De Compensación:
    Sí
  • Altitud Máxima De Funcionamiento Admisible:
    2000 m
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    11 ms de Pulso 25g
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    3g / 3 ... 150 Hz
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2011/65/CE

Técnicos de la UL/CSA

  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito principal De 600 V AC
  • Clasificación UL/CSA:
    500
  • Contacto con Clasificación de UL/CSA:
    (NC:) B600
    (NC:) Q 600
    (NO:) B600
    (NO:) Q 600
  • La conexión de la Capacidad del Circuito Auxiliar UL/CSA:
    Flexible de 1/2x 16 ... 10 AWG
    Cadena 1/2x 18 ... 10 AWG
  • Par de apriete UL/CSA:
    Circuito auxiliar 7 ... 1 in·lb

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • Objeto Código De Clasificación:
    F
  • eClass:
    7.0 27371502
  • ETIM 4:
    EC001080 - relé de sobrecarga Electrónico
  • ETIM 5:
    EC001080 - relé de sobrecarga Electrónico
  • UNSPSC:
    39121521

Datasheet - PDF

▲
Título: Tamaño: Tipo:
EF460-500 RELÉ ELECTRÓNICO SOBR. - ABB - EF460-500 - 1SAX721001R1101 98 Kbytes EF460-500 RELÉ ELECTRÓNICO SOBR. - ABB - EF460-500 - 1SAX721001R1101
EF460-500 1SAX721001R1101 ABB EF460-500 RELÉ ELECTRÓNICO SOBR. 70 Kbytes EF460-500 RELÉ ELECTRÓNICO SOBR. - ABB - EF460-500 - 1SAX721001R1101
