> >>>AF45-22-00 1SBL337501R6900 ABB AF45-22-00 CONT. 2+2P 37A BOB.48-130Va/c
Anterior producto Siguiente producto

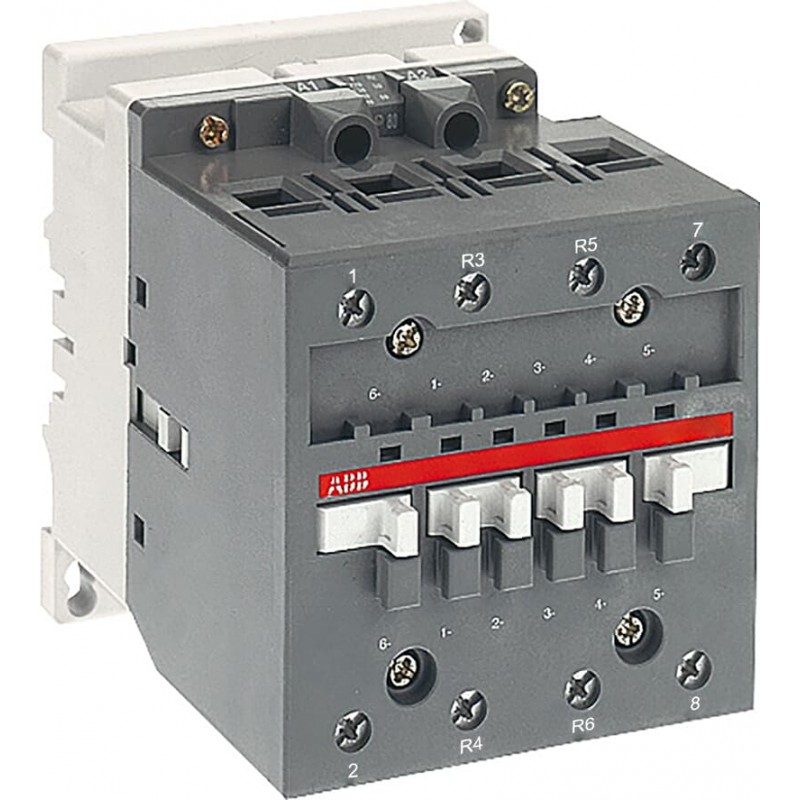

AF45-22-00 1SBL337501R6900 ABB AF45-22-00 CONT. 2+2P 37A BOB.48-130Va/c Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

AF45-22-00 1SBL337501R6900 ABB AF45-22-00 CONT. 2+2P 37A BOB.48-130Va/c

AF45-22-00

1SBL337501R6900

ABB

AF45-22-00 CONT. 2+2P 37A BOB.48-130Va/c

Más detalles


Contactores y relés térmicos > Contactores "A" FRCTLP

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


AF45 de 4 polos contactores se utilizan principalmente para el control de no inductivas o ligeramente inductivas cargas (es decir, la resistencia de los hornos...) y en general para el control de circuitos de potencia de hasta 690 V AC 440 V DC. Los contactores también puede ser utilizado para muchas otras aplicaciones de iluminación... El AF... contactores están equipados con una bobina electrónica de interfaz que acepta un amplio rango del voltaje de control, en CA 50/60 Hz o CC suministros. El mismo contactor puede aceptar diferentes tensiones de alimentación de acuerdo a los diferentes países donde el equipo eléctrico que se va a instalar o algunas fluctuaciones en la tensión de control debido a que el suministro local o de red. El AF... contactores también son totalmente adecuados para el funcionamiento en AC o DC circuito de control responsable de interrupciones de voltaje o caída de tensión de los riesgos. Ventajas: - Amplio rango de tensión, por ejemplo, 100 ... 250 V AC y DC - Puede manejar grandes variaciones de tensión - Reducción del consumo de energía - Muy distinta de cierre y apertura - sin Ruido - Puede soportar la tensión de interrupciones o caídas de tensión en la alimentación de control (≤ 20 ms). El AF... de la serie de 4 polos contactores son del tipo de bloque de diseño. - Polos principales y auxiliares bloques de contactos: 2 N. O. + 2 N. C. polos principales, frontal y lateral add-on de contactos auxiliares bloques del circuito de Control: AC o DC operado - Accesorios: una amplia gama de accesorios está disponible.

El pedido

  • EAN:
    3471522114594
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85369085

Dimensiones

  • Neto Del Producto Anchura:
    92mm
  • Producto De La Profundidad De La Red:
    119.5mm
  • Neto Del Producto De La Altura:
    110mm
  • Peso Neto Del Producto:
    1.420kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    142 mm
  • Paquete De Nivel 1 Longitud:
    190 mm
  • Paquete De Nivel 1 Altura:
    136 mm
  • Paquete De Nivel 1 Peso Bruto:
    1.42 kg
  • Paquete de Nivel 1 EAN:
    3471522114594
  • Nivel De Paquete De 2 Unidades:
    8 pieza
  • Nivel De Paquete De 3 Unidades:
    84 pieza

Técnica

  • Número de Contactos Principales NO:
    2
  • Número de Contactos NC:
    2
  • Número de Contactos Auxiliares NO:
    0
  • Número de Contactos Auxiliares NC:
    0
  • Tensión Nominal:
    Circuito Principal 690 V
  • Libre convencional Térmica del aire de Corriente (Ith):
    acc. IEC 60947-4-1, Abrir los Contactores q = 40 °C 100
  • Corriente de operación nominal AC-1 (Ie):
    (690 V) 40 °C A 70
    (690 V) 55 °C 60 A
    (690 V) 70 °C 50
  • Corto-Circuito De Dispositivos De Protección:
    gG Tipo de Fusibles de 80
  • Nominal de Corta duración Corriente asignada (Icw):
    a 40 °C temperatura Ambiente, en el Aire Libre, de Frío, de 10 s 650
    a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 15 min 110
    a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 1 min 250 a
    a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 1 s 1000
    a 40 °C temperatura Ambiente, en el Aire Libre, de Frío, de 30 s 370 a
  • Máxima Capacidad De Ruptura:
    cos phi=0.45 (cos phi=0.35 para Ie > 100) a 440 V 900
    cos phi=0.45 (cos phi=0.35 para Ie > 100) a 690 V 490 Un
  • Eléctrica Máxima Frecuencia De Conmutación:
    AC-1 300 ciclos por hora
    AC-2 / AC-4 150 ciclos por hora
    AC-3 300 ciclos por hora
  • Tensión Nominal De Aislamiento (Uyo):
    acc. IEC 60947-4-1 y VDE 0110 (Gr. C) 1000 V
    acc. UL/CSA 600 V
  • Nominal Soportada De Impulso De Tensión (Uimp):
    8 kV
  • Mecánica Máxima Frecuencia De Conmutación:
    300 ciclos por hora
  • Nominal Del Circuito De Control De Tensión (Uc):
    50 Hz 48 ... 130 V
    60 Hz 48 ... 130 V
    Operación de CC 48 ... 130 V
  • Consumo De Bobina:
    Pull-in en el máximo. Nominal Del Circuito De Control De Tensión De 50 Hz 210 V·
    Pull-in en el máximo. Nominal Del Circuito De Control De Tensión De 60 Hz 210 V·
    La celebración en Max. Nominal Del Circuito De Control De Tensión De 60 Hz 7 V·
    La celebración en Max. Nominal Del Circuito De Control De Tensión De 60 Hz 2.8 W
    La celebración en Max. Nominal Del Circuito De Control De Tensión De 50 Hz 7 V·
    La celebración en Max. Nominal Del Circuito De Control De Tensión De 50 Hz 2.8 W
  • Operan Tiempo:
    Entre la Energización de la Bobina y de NO Contacto de Cierre 30 ... 100 ms
    Entre la Bobina De corriente y de NO Contacto de Apertura de 30 ... 110 ms
    Entre la Bobina De corriente y NC Contacto de Cierre 35 ... 115 ms
    Entre la Energización de la Bobina y el Contacto NC de Apertura el 27 de ... 95 ms
  • La Conexión De La Capacidad Del Circuito Principal:
    Flexible con Extremo del Cable 6 ... 16 mm2
    Rígido Cable de 6 ... 25 mm2
  • La Conexión De La Capacidad Del Circuito Auxiliar:
    Flexible con Extremo del Cable de 0,75 ... 2,5 mm2
    Rígido Cable 1 ... 4 mm2
  • Grado de Protección:
    acc. IEC 60529, IEC 60947-1, EN 60529 IP20 Terminales de Bobina
  • Tipo De Terminal:
    Terminales De Tornillo

Ambiental

  • Temperatura Del Aire Ambiente:
    Cerca de Contactor para la Operación en Aire Libre -40 ... +70 °C
    Cerca de Contactor para el Almacenamiento -60 ... +80 °C
  • Altitud Máxima De Funcionamiento Admisible:
    3000 m
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    Choque Dirección: 20 g
    Cerrado, Choque Dirección: B1 10 g
    Abierto, Choque Dirección: B1 3 g
    Choque Dirección: B2 10 g
    Choque Dirección: C1 20 g
    Choque Dirección: C2 20 g
  • RoHS Estado:
    Ninguna declaración necesario

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • ETIM 5:
    EC000066 - Imán contactor de la CA de conmutación
  • UNSPSC:
    39121529

Datasheet - PDF

▲
Título: Tamaño: Tipo:
AF45-22-00 CONT. 22P 37A BOB.48-130Va/c - ABB - AF45-22-00 - 1SBL337501R6900 123 Kbytes AF45-22-00 CONT. 22P 37A BOB.48-130Va/c - ABB - AF45-22-00 - 1SBL337501R6900
AF45-22-00 1SBL337501R6900 ABB AF45-22-00 CONT. 2+2P 37A BOB.48-130Va/c 86 Kbytes AF45-22-00 CONT. 22P 37A BOB.48-130Va/c - ABB - AF45-22-00 - 1SBL337501R6900
