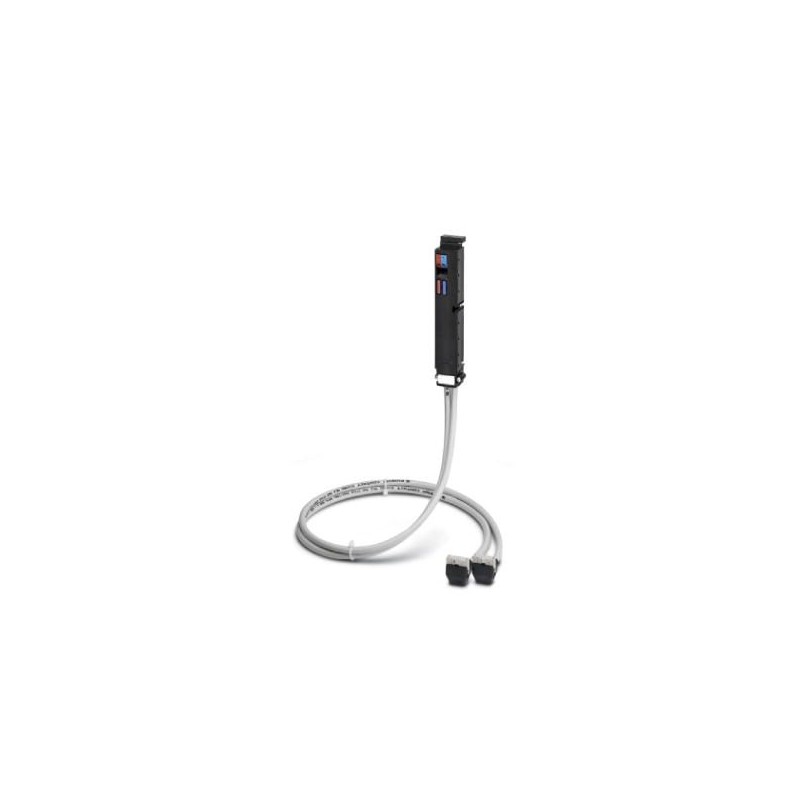

VIP-PA-FLK14/ 1,5M/S7
2322689
PHOENIX_CONTACT
1
Frontadapter
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2322689 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | I1 - Systemverkabelung |
Katalogseite | Seite 501 (C-5-2017) |
GTIN | 4046356452489 |
Gewicht pro Stück (exklusive Verpackung) | 334,500 g |
Gewicht pro Stück (inklusive Verpackung) | 334,500 g |
Zolltarifnummer | 85444290 |
Herkunftsland | DE (Deutschland) |
Art des Hinweises | Hinweis zum Betrieb |
---|---|
Hinweis | Analoge I/O-Karten Um Kurzschlüsse zu vermeiden, müssen alle Drahtbrücken aufgetrennt werden! Es darf keine Spannungseinspeisung am Frontadapter erfolgen! |
Art des Hinweises | Hinweis zum Betrieb |
Hinweis | Digitale I/O-Karten Durch die werkseitig vorhandene Drahtbrücke sind die Ein- bzw. Ausgangsbytes potenzialgebunden. |
Max. zulässige Betriebsspannung | < 50 V AC |
---|---|
60 V DC | |
Max. zulässiger Strom | 1 A (pro Pfad) |
8 A (separate Spannungsversorgung) | |
Einbaulage | beliebig |
Schutzart | IP20 |
Benennung Anschluss | Steuerungsseite |
---|---|
Anschlussart | Steckanschluss |
Hinweis | Steckbar auf 20-polige I/O-Baugruppen |
Benennung Anschluss | Feldebene |
---|---|
Anschlussart | IDC/FLK-Buchsenleiste |
Anzahl der Anschlüsse | 2 |
Polzahl | 14 |
Rastermaß | 2,54 mm |
Benennung Anschluss | Versorgung |
---|---|
Anschlussart | Push-in-Anschluss |
Abisolierlänge | 10 mm |
Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 24 ... 14 |
Leiteraufbau: Anzahl Litzen: | 7 |
---|---|
Einzelader, Material | Cu verzinnt |
Einzelader, Querschnitt | 0,14 mm² |
Außendurchmesser | 6,4 mm |
Kabellänge | 1,5 m |
Schirmung | Nein |
Leitung halogenfrei | Nein |
Leiterwiderstand max. | 0,16 Ω/m |
Steuerung | SIEMENS S7-300 / ET 200 M |
---|---|
- passende I/O-Karte | 6ES7 321-1BH50-0AA0 |
6ES7 321-7BH01-0AB0 | |
6ES7 321-1BH02-0AA0 | |
6ES7 321-1BH10-0AA0 | |
6ES7 322-1BH01-0AA0 | |
6ES7 322-8BF00-0AB0 | |
6ES7 322-1BH10-0AA0 | |
6ES7 323-1BH01-0AA0 | |
6ES7 331-7HF01-0AB0 | |
6ES7 331-7KF02-0AB0 | |
6ES7 331-7KB02-0AB0 | |
6ES7 331-7TF01-0AB0 | |
6ES7 332-5HD01-0AB0 | |
6ES7 332-5HB01-0AB0 | |
6ES7 332-7ND02-0AB0 | |
6ES7 332-8TF01-0AB0 | |
6ES7 334-0CE01-0AA0 | |
6ES7 334-0KE00-0AB0 | |
6ES7 335-7HG01-0AB0 | |
6ES7 338-4BC01-0AB0 | |
6ES7 350-1AH03-0AE0 | |
6ES7 351-1AH01-0AE0 | |
6ES7 352-1AH02-0AE0 | |
6ES7 353-1AH01-0AE0 | |
6ES7 354-1AH01-0AE0 | |
6ES7 355-0VH10-0AE0 | |
6ES7 355-1VH10-0AE0 |
Anschluss gemäß Norm | CUL |
---|---|
Normen/Bestimmungen | IEC 60664 |
DIN EN 50178 | |
Bemessungsisolationsspannung | 63 V |
Bemessungsstoßspannung | 0,6 kV |
Isolierung | Funktionsisolierung |
Verschmutzungsgrad | 2 |
Überspannungskategorie | II |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
---|---|
