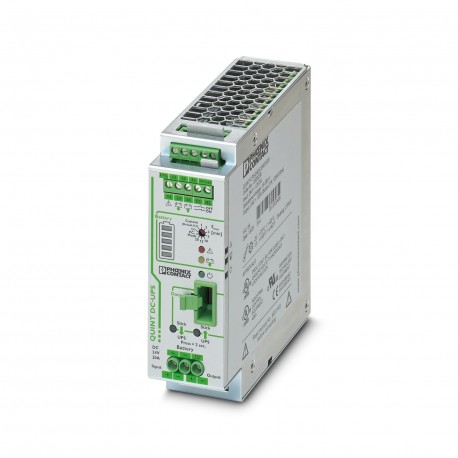

QUINT-UPS/ 24DC/ 24DC/20 2320238 PHOENIX CONTACT Unterbrechungsfreie Stromversorgung mit IQ Technology zur T.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

QUINT-UPS/ 24DC/ 24DC/20 2320238 PHOENIX CONTACT Unterbrechungsfreie Stromversorgung mit IQ Technology zur T..

QUINT-UPS/ 24DC/ 24DC/20

2320238

PHOENIX_CONTACT

Verfügbar

Schiff heute

Unterbrechungsfreie Stromversorgung mit IQ Technology zur Tragschienenmontage, Eingang: 24 V DC, Ausgang: 24 V DC / 20 A, inkl. montiertem Universaltragschienenadapter UTA 107/30

Mehr Infos


Spannungsversorgungen

INTERFACE Signalkonverter - PHOENIX CONTACT

Power. Power Supply - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$274.32
2+$268.07
3+$265.12
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite40 mm
Höhe130 mm
Tiefe125 mm
Breite bei alternativer Montage123 mm
Höhe bei alternativer Montage130 mm
Tiefe bei alternativer Montage43 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-25 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Max. zul. Luftfeuchtigkeit (Betrieb)≤ 95 % (25 °C, keine Betauung)
StörfestigkeitEN 61000-6-2:2005

Eingangsdaten

Eingangsnennspannungsbereich24 V DC
Eingangsspannungsbereich18 V DC ... 30 V DC
Stromaufnahme (maximal)32,9 A (maximal, Netzbetrieb)
Stromaufnahme (Leerlauf)10,5 mA (Leerlauf, Netzbetrieb)
Stromaufnahme (Ladevorgang)6,9 A (Ladevorgang, Netzbetrieb)
Pufferzeit1 h (mit Batteriemodul 38 AH)

Ausgangsdaten

Nennausgangsspannung24 V DC
Ausgangsspannungsbereich18 V DC ... 30 V DC
Nennausgangsstrom20 A (-25 °C ... 50 °C)
Derating60 °C ... 70 °C (2,5 % / K)
ParallelschaltbarkeitJa, bis zu 2 Module mit Redundanzmodul
Serienschaltbarkeitnein
Ausgangsleistung480 W

Allgemein

IQ Technologyja
Nettogewicht0,6 kg
Wirkungsgrad> 98 % (Netzbetrieb, bei geladenem Energiespeicher)
98 % (Batteriebetrieb)
SchutzklasseIII
MTBF (IEC 61709, SN 29500)> 500000 h (40 °C)
Einbaulagewaagerechte Tragschiene NS 35, EN 60715
Montagehinweisanreihbar: horizontal 5 mm, vertikal 50 mm

Anschlussdaten Eingang

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max6 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.4 mm²
Leiterquerschnitt AWG min12
Leiterquerschnitt AWG max10
Abisolierlänge8 mm
SchraubengewindeM4

Anschlussdaten Ausgang

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max6 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.4 mm²
Leiterquerschnitt AWG min12
Leiterquerschnitt AWG max10
Abisolierlänge8 mm
SchraubengewindeM4

Signalisierung

Benennung SignalisierungPower In OK
StatusanzeigeLED
Hinweis zur Statusanzeigestatisch an
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm
SchraubengewindeM4
Benennung SignalisierungAlarm
Benennung AusgangSchaltausgang
Beschreibung des AusgangsRelais (potenzialfrei)
Schaltspannung maximal≤ 30 V AC/DC
Dauerlaststrom≤ 100 mA
StatusanzeigeLED
Hinweis zur Statusanzeigestatisch an
Benennung SignalisierungBattery Charge
Benennung AusgangSchaltausgang
Beschreibung des AusgangsRelais (potenzialfrei)
Schaltspannung maximal≤ 30 V AC/DC
Ausgangsspannung24 V
Dauerlaststrom≤ 100 mA
StatusanzeigeLED-Bargraph
Hinweis zur Statusanzeigedynamisch
Benennung SignalisierungBattery Mode
Benennung AusgangSchaltausgang
Beschreibung des AusgangsRelais (potenzialfrei)
Art der SignalisierungBattery Mode
Schaltspannung maximal≤ 30 V AC/DC
Ausgangsspannung24 V
Dauerlaststrom≤ 100 mA
StatusanzeigeLED
Hinweis zur Statusanzeigestatisch an
