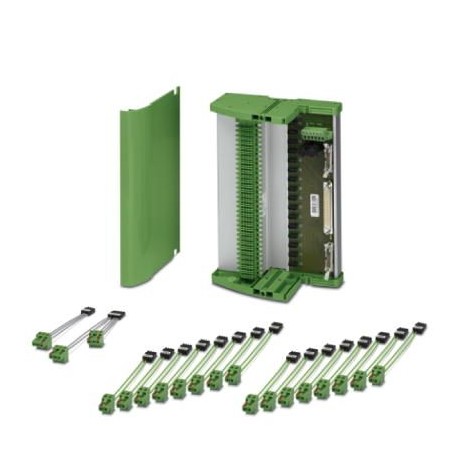

TC-D37SUB-AIO16-EX-PS-UNI 2902932 PHOENIX CONTACT Modulträger
TC-D37SUB-AIO16-EX-PS-UNI
2902932
PHOENIX_CONTACT
Modulträger
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2902932 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 165 (C-5-2017) |
| GTIN | 4046356697989 |
| Gewicht pro Stück (exklusive Verpackung) | 444,440 g |
| Gewicht pro Stück (inklusive Verpackung) | 1.386,400 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Nennspannung UN | < 30 V DC (pro Signal/Kanal) |
|---|---|
| Max. zulässiger Strom | 23 mA (Signal/ Kanal) |
| Schutzart | IP00 |
Versorgung
| Benennung | Einspeisemodul |
|---|---|
| Hinweis | Einspeisung über Einspeise- und Fehlermeldemodul 2904673 TC-MACX-MCR-PTB. |
| Eingangsspannung | 24 V DC |
| Eingangsspannungsbereich | 19,2 V DC ... 30 V DC |
| Eingangsstrom | ≤ 2 A |
| Redundante Einspeisung | ja, diodenentkoppelt |
| Verpol- und Überspannungsschutz | ja |
| Benennung Ausgang | Schaltausgang |
| Kontaktausführung | 1 Öffner (Alarm = geöffnet) |
| Schaltspannung maximal | 50 V DC (0,3 A) |
| Sicherung | 2x 2,5 A auf Leiterplatte, träge (austauschbar) |
| Statusanzeige | 1 x LED rot (Fehler) |
| 2 x LED grün (PWR1 und PWR2) |
Anschluss 1
| Benennung Anschluss | Spannungsversorgung |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 7 mm |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 6 |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Anschluss 2
| Benennung Anschluss | Steuerungsebene |
|---|---|
| Anschlussart | D-SUB-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 37 |
Anschluss 3
| Benennung Anschluss | X11 |
|---|---|
| Anschlussart | IDC/FLK-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 14 |
| Hinweis | Zur Anbindung von 16 HART-Teilnehmern an HART-Multiplexer |
Anschluss 4
| Benennung Anschluss | X12 |
|---|---|
| Anschlussart | IDC/FLK-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 14 |
| Hinweis | Zur Anbindung eines zweiten TC-D37SUB-AIO16-EX-PS-UNI (weitere 16 HART-Kanäle) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C (Spezifikationen der Module beachten) |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Schock | 15g, nach IEC 60068-2-27 |
| Vibration (Betrieb) | 2g, nach IEC 60068-2-6 |
| Einsatzhöhe | ≤ 2000 m |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken |
|---|---|
| Normen/Bestimmungen | DIN EN 50178 |
| Bemessungsisolationsspannung | 50 V |
| Bemessungsstoßspannung | 0,5 kV |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Schock | 15g, nach IEC 60068-2-27 |
| Vibration (Betrieb) | 2g, nach IEC 60068-2-6 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Kanada | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Set-Inhalt
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2902932-TC-D37SUB-AIO16-EX-PS-UNI | 123 Kbytes |
|
