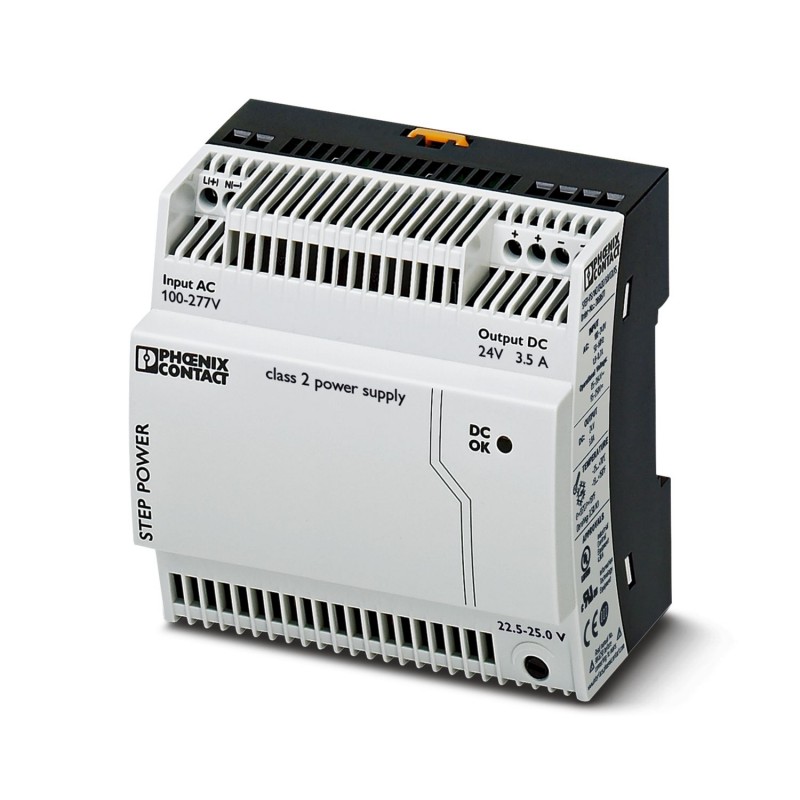

STEP-PS/277AC/24DC/3.5 2904945 PHOENIX CONTACT Tragschienen-Stromversorgung 24 V DC/3,5 A, primär getaktet, .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

STEP-PS/277AC/24DC/3.5 2904945 PHOENIX CONTACT Tragschienen-Stromversorgung 24 V DC/3,5 A, primär getaktet, ..

STEP-PS/277AC/24DC/3.5

2904945

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Tragschienen-Stromversorgung 24 V DC/3,5 A, primär getaktet, 1-phasig

Mehr Infos


Spannungsversorgungen

INTERFACE Signalkonverter - PHOENIX CONTACT

Power. Power Supply - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$131.01
2+$127.37
4+$124.42
5+$123.59
7+$122.79
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Produktbeschreibung

STEP POWER-Stromversorgungen - für die Gebäudetechnik

Die flachen Stromversorgungen eignen sich aufgrund ihrer Bauform speziell für Installationsverteiler und flache Bedienpulte. Die Netzteile sind mit 24 V DC Ausgangsspannung in unterschiedlichen Leistungsklassen und Baubreiten sowie den Sonderspannungen 5, 12, 15 und 48 V DC verfügbar. Mit ihrem hohen Wirkungsgrad und den geringen Stand-by-Verlusten wird eine hohe Energieeffizienz erzielt.

Maße

Breite90 mm
Höhe90 mm
Tiefe61 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-25 °C ... 70 °C (> 55 °C Derating: 2,5%/K)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Max. zul. Luftfeuchtigkeit (Betrieb)≤ 95 % (bei 25 °C, keine Betauung)
StörfestigkeitEN 61000-6-2:2005

Eingangsdaten

Eingangsnennspannungsbereich100 V AC ... 277 V AC
Eingangsspannungsbereich85 V AC ... 305 V AC
95 V DC ... 250 V DC
Frequenzbereich AC45 Hz ... 65 Hz
Frequenzbereich DC0 Hz
Einschaltstromstoß< 40 A (typisch)
Netzausfallüberbrückung> 25 ms (120 V AC)
> 160 ms (277 V AC)
Eingangssicherung4 A (träge, intern)
Auswahl geeigneter Sicherungen6 A ... 16 A (Charakteristik B, C, D, K)

Ausgangsdaten

Nennausgangsspannung24 V DC ±1 %
Einstellbereich der Ausgangsspannung22,5 V DC ... 25 V DC (> 24 V DC, leistungskonstant begrenzt)
Nennausgangsstrom3,5 A (-25 °C ... 55 °C)
Ausgangsstrom Imax6 A
Derating55 °C ... 70 °C (2,5 % / K)
Serienschaltbarkeitja
Regelabweichung< 1 % (Laständerung statisch 10 % ... 90 %)
< 2 % (Laständerung dynamisch 10 % ... 90 %)
< 0,1 % (Eingangsspannungsänderung ±10 %)
Restwelligkeit< 10 mVSS (20 MHz)
Ausgangsleistung84 W
Einschaltzeit typisch< 0,5 s
Schaltspitzen Nennlast< 30 mVSS (20 MHz)
Verlustleistung Leerlauf maximal< 0,6 W
Verlustleistung Nennlast maximal11,5 W

Allgemein

Nettogewicht0,3 kg
BetriebsspannungsanzeigeLED grün
Wirkungsgrad> 88 % (bei 277 V AC und Nennwerten)
Isolationsspannung Eingang/Ausgang4 kV AC (Typprüfung)
3,75 kV AC (Stückprüfung)
SchutzklasseII
MTBF (IEC 61709, SN 29500)> 1094000 h (40 °C)
Einbaulagewaagerechte Tragschiene NS 35, EN 60715
Montagehinweisanreihbar: horizontal 0 mm, vertikal 30 mm

Anschlussdaten Eingang

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Abisolierlänge6,5 mm
SchraubengewindeM3

Anschlussdaten Ausgang

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Abisolierlänge6,5 mm
SchraubengewindeM3

Signalisierung

Benennung AusgangLED Statusanzeige
StatusanzeigeLED "DC OK" grün
Hinweis zur StatusanzeigeUOUT > 21,5 V: LED leuchtet
