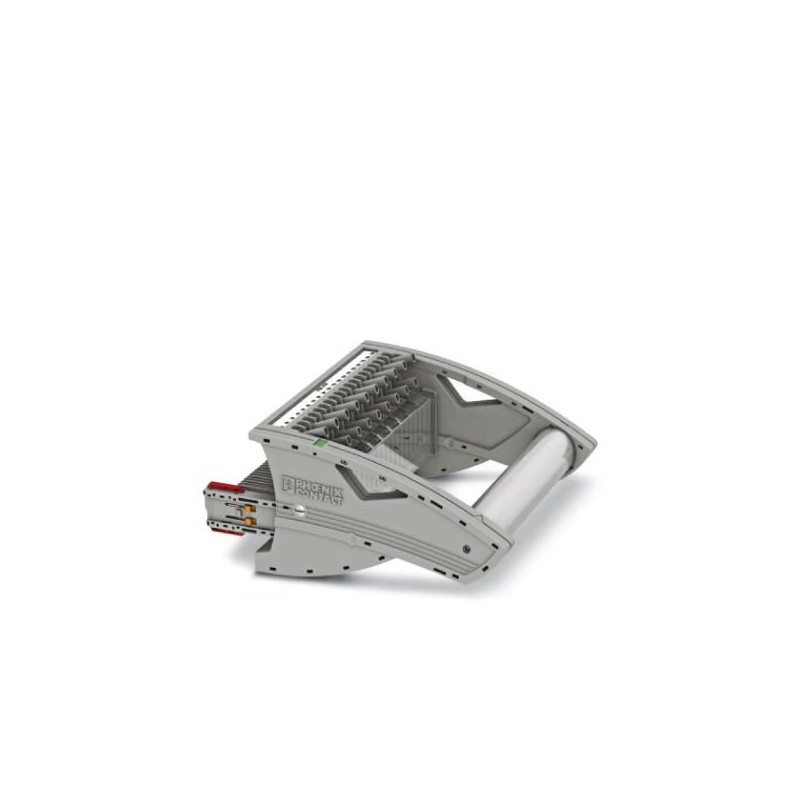

FTPR-2/H19 3069495 PHOENIX CONTACT Teststecker, mit Drehgriff, VDE kodiert Typ H19, Breite: 187,5 mm, Farbe:..
FTPR-2/H19
3069495
PHOENIX_CONTACT
Teststecker
Mess- und Prüfgeräte > Prüfstecker
Connectivity Industrieschränke
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3069495 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 609 (C-1-2017) |
| GTIN | 4046356943789 |
| Gewicht pro Stück (exklusive Verpackung) | 972,200 g |
| Gewicht pro Stück (inklusive Verpackung) | 972,200 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | PL (Polen) |
Allgemein
| Hinweis | Einen detaillierten Schaltplan finden Sie unter Downloads Verschiedenes |
|---|---|
| Polzahl | 19 |
| Potenziale | 19 |
| Nennquerschnitt | 6 mm² |
| Farbe | grau |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Maximale Verlustleistung bei Nennbedingung | 1,31 W |
| Belastungsstrom maximal | 24 A |
| Nennstrom IN | 24 A |
| Nennspannung UN | 400 V AC/DC |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Brandverhalten für Schienenfahrzeuge (DIN 5510-2) | Prüfung bestanden |
| Prüfverfahren mit einer Prüfflamme (DIN EN 60695-11-10) | V0 |
| Sauerstoffindex (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Klasse I | 2 |
| NF F16-101, NF F10-102 Klasse F | 2 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Anschlussdaten
| Hinweis | Der Leiterquerschnitt ist abhängig vom verwendeten Kabelschuh |
|---|---|
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt flexibel AWG min | 20 |
| Leiterquerschnitt flexibel AWG max | 14 |
Montage
| Anzugsdrehmoment Prüfbuchsenschraube min: | 0,5 Nm |
|---|---|
| Anzugsdrehmoment Prüfbuchsenschraube max: | 0,6 Nm |
Normen und Bestimmungen
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3069495-FTPR-2/H19 | 121 Kbytes |
|
