Vergrößern

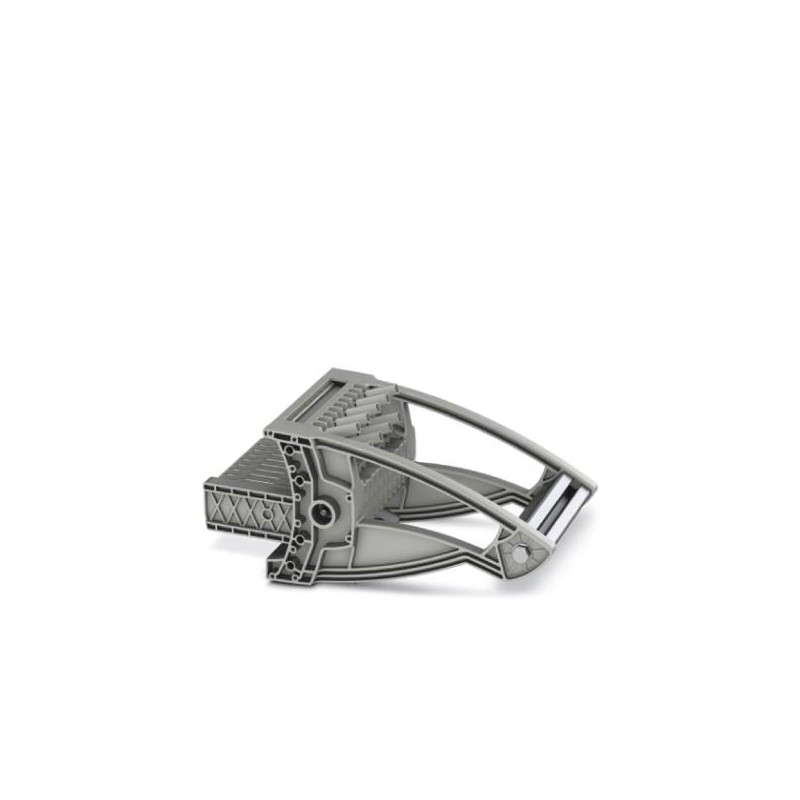

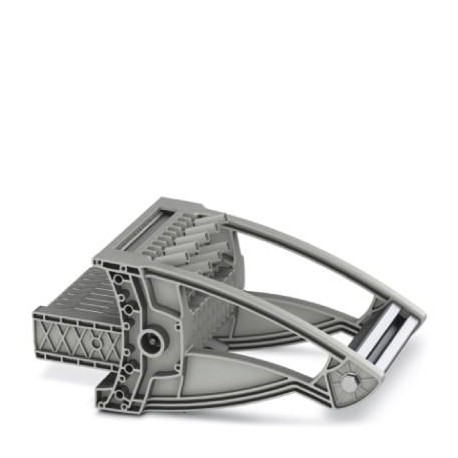

FTP 8+1 3069242 PHOENIX CONTACT Teststecker
FTP 8+1
3069242
PHOENIX_CONTACT
Teststecker
Mess- und Prüfgeräte > Prüfstecker
Connectivity Industrieschränke
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3069242 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Katalogseite | Seite 593 (C-1-2017) |
| GTIN | 4046356744720 |
| Gewicht pro Stück (exklusive Verpackung) | 433,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 523,100 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | PL (Polen) |
Allgemein
| Polzahl | 9 |
|---|---|
| Potenziale | 9 |
| Farbe | grau |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Belastungsstrom maximal | 24 A |
| Maximale Verlustleistung bei Nennbedingung | 1,31 W |
| Steckzyklen mechanisch | 500 |
| Prüfspezifikation Berührschutz | DIN EN 50274 (VDE 0660-514):2002-11 |
| Handrückensicherheit | gewährleistet |
| Fingersicherheit | gewährleistet |
| Hinweis zum Berührungsschutz | Im gesteckten Zustand |
| Ergebnis Stoßspannungsprüfung | Prüfung bestanden |
| Stoßspannungsprüfung Sollwert | 4,8 kV |
| Ergebnis Stehwechselspannungsprüfung | Prüfung bestanden |
| Stehwechselspannung Sollwert | 1,89 kV |
| Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss) | Prüfung bestanden |
| Ergebnis Biegeprüfung | Prüfung bestanden |
| Biegeprüfung Rotationsgeschwindigkeit | 10 U/min |
| Biegeprüfung Umdrehungen | 135 |
| Biegeprüfung Leiterquerschnitt/Gewicht | 0,2 mm² / 0,2 kg |
| 6 mm² / 1,4 kg | |
| 10 mm² / 2 kg | |
| Ergebnis Zugprüfung | Prüfung bestanden |
| Zugprüfung Leiterquerschnitt | 0,2 mm² |
| Zugkraft Sollwert | 10 N |
| Zugprüfung Leiterquerschnitt | 6 mm² |
| Zugkraft Sollwert | 80 N |
| Zugprüfung Leiterquerschnitt | 10 mm² |
| Zugkraft Sollwert | 90 N |
| Ergebnis Festsitz auf der Befestigungsauflage | Prüfung bestanden |
| Festsitz auf Befestigungsauflage | Wandausschnitt |
| Sollwert | 5 N |
| Ergebnis Spannungsfallprüfung | Prüfung bestanden |
| Anforderung Spannungsfall | ≤ 3,2 mV |
| Ergebnis Erwärmungsprüfung | Prüfung bestanden |
| Ergebnis Kurzstromfestigkeit | Prüfung bestanden |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 4 mm² |
| Kurzzeitstrom | 300 A |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 4 mm² |
| Kurzzeitstrom | 500 A |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 4 mm² |
| Kurzzeitstrom | 1250 A |
| Ergebnis Thermische Prüfung | Prüfung bestanden |
| Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer | 30 s |
| Ergebnis Prüfung Schwingen, Breitbandrauschen | Prüfung bestanden |
| Prüfspezifikation Schwingen, Breitbandrauschen | DIN EN 50155 (VDE 0115-200):2008-03 |
| Prüfspektrum | Lebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut |
| Prüffrequenz | f1= 5 Hz bis f2= 150 Hz |
| ASD-Pegel | 1,857 (m/s2)2/Hz |
| Beschleunigung | 0,8 g |
| Prüfdauer je Achse | 5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Ergebnis Schockprüfung | Prüfung bestanden |
| Prüfspezifikation Schockprüfung | DIN EN 50155 (VDE 0115-200):2008-03 |
| Schockform | Halbsinus |
| Beschleunigung | 5 g |
| Schockdauer | 30 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Brandverhalten für Schienenfahrzeuge (DIN 5510-2) | Prüfung bestanden |
| Prüfverfahren mit einer Prüfflamme (DIN EN 60695-11-10) | V0 |
| Sauerstoffindex (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Klasse I | 2 |
| NF F16-101, NF F10-102 Klasse F | 2 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Montage
| Anzugsdrehmoment Prüfbuchsenschraube min: | 0,5 Nm |
|---|---|
| Anzugsdrehmoment Prüfbuchsenschraube max: | 0,6 Nm |
Normen und Bestimmungen
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Klassifikationen
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027440313eCl@ss 8.027440313eCl@ss 9.027440313
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3069242-FTP 8+1 | 111 Kbytes |
|
