FTP 4+1
3069223
PHOENIX_CONTACT
1

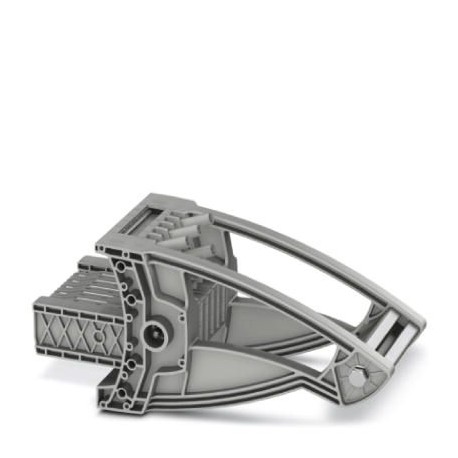

Teststecker
Mess- und Prüfgeräte > Prüfstecker
Connectivity Industrieschränke
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 3069223 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | A1 - Reihenklemmen |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Katalogseite | Seite 593 (C-1-2017) |
GTIN | 4046356744690 |
Gewicht pro Stück (exklusive Verpackung) | 311,500 g |
Gewicht pro Stück (inklusive Verpackung) | 311,500 g |
Zolltarifnummer | 85366990 |
Herkunftsland | PL (Polen) |
Polzahl | 5 |
---|---|
Potenziale | 5 |
Farbe | grau |
Isolierstoff | PA |
Brennbarkeitsklasse nach UL 94 | V0 |
Belastungsstrom maximal | 24 A |
Maximale Verlustleistung bei Nennbedingung | 1,31 W |
Steckzyklen mechanisch | 500 |
Prüfspezifikation Berührschutz | DIN EN 50274 (VDE 0660-514):2002-11 |
Handrückensicherheit | gewährleistet |
Fingersicherheit | gewährleistet |
Hinweis zum Berührungsschutz | Im gesteckten Zustand |
Ergebnis Stoßspannungsprüfung | Prüfung bestanden |
Stoßspannungsprüfung Sollwert | 4,8 kV |
Ergebnis Stehwechselspannungsprüfung | Prüfung bestanden |
Stehwechselspannung Sollwert | 1,89 kV |
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss) | Prüfung bestanden |
Ergebnis Biegeprüfung | Prüfung bestanden |
Biegeprüfung Rotationsgeschwindigkeit | 10 U/min |
Biegeprüfung Umdrehungen | 135 |
Biegeprüfung Leiterquerschnitt/Gewicht | 0,2 mm² / 0,2 kg |
6 mm² / 1,4 kg | |
10 mm² / 2 kg | |
Ergebnis Zugprüfung | Prüfung bestanden |
Zugprüfung Leiterquerschnitt | 0,2 mm² |
Zugkraft Sollwert | 10 N |
Zugprüfung Leiterquerschnitt | 6 mm² |
Zugkraft Sollwert | 80 N |
Zugprüfung Leiterquerschnitt | 10 mm² |
Zugkraft Sollwert | 90 N |
Ergebnis Festsitz auf der Befestigungsauflage | Prüfung bestanden |
Festsitz auf Befestigungsauflage | Wandausschnitt |
Sollwert | 5 N |
Ergebnis Spannungsfallprüfung | Prüfung bestanden |
Anforderung Spannungsfall | ≤ 3,2 mV |
Ergebnis Erwärmungsprüfung | Prüfung bestanden |
Ergebnis Kurzstromfestigkeit | Prüfung bestanden |
Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 4 mm² |
Kurzzeitstrom | 300 A |
Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 4 mm² |
Kurzzeitstrom | 500 A |
Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 4 mm² |
Kurzzeitstrom | 1250 A |
Ergebnis Thermische Prüfung | Prüfung bestanden |
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer | 30 s |
Ergebnis Prüfung Schwingen, Breitbandrauschen | Prüfung bestanden |
Prüfspezifikation Schwingen, Breitbandrauschen | DIN EN 50155 (VDE 0115-200):2008-03 |
Prüfspektrum | Lebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut |
Prüffrequenz | f1= 5 Hz bis f2= 150 Hz |
ASD-Pegel | 1,857 (m/s2)2/Hz |
Beschleunigung | 0,8 g |
Prüfdauer je Achse | 5 h |
Prüfrichtungen | X-, Y- und Z-Achse |
Ergebnis Schockprüfung | Prüfung bestanden |
Prüfspezifikation Schockprüfung | DIN EN 50155 (VDE 0115-200):2008-03 |
Schockform | Halbsinus |
Beschleunigung | 5 g |
Schockdauer | 30 ms |
Anzahl der Schocks je Richtung | 3 |
Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Statischer Isolierstoffeinsatz in Kälte | -60 °C |
Brandverhalten für Schienenfahrzeuge (DIN 5510-2) | Prüfung bestanden |
Prüfverfahren mit einer Prüfflamme (DIN EN 60695-11-10) | V0 |
Sauerstoffindex (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 Klasse I | 2 |
NF F16-101, NF F10-102 Klasse F | 2 |
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Anzugsdrehmoment Prüfbuchsenschraube min: | 0,5 Nm |
---|---|
Anzugsdrehmoment Prüfbuchsenschraube max: | 0,6 Nm |
Brennbarkeitsklasse nach UL 94 | V0 |
---|---|
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
