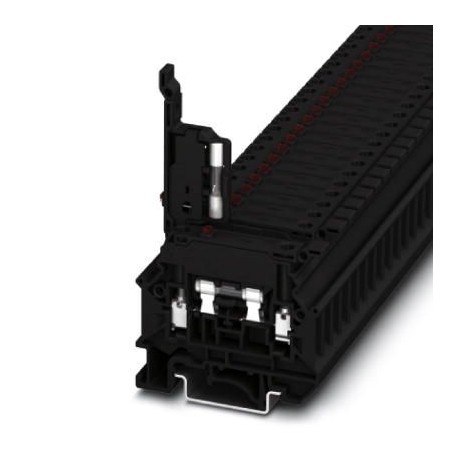

UK 5-HESILED 24 N 3000540 PHOENIX CONTACT Sicherungsreihenklemme
UK 5-HESILED 24 N
3000540
PHOENIX_CONTACT
50
Sicherungsreihenklemme
Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3000540 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Katalogseite | Seite 452 (C-1-2017) |
| GTIN | 4046356676038 |
| Gewicht pro Stück (exklusive Verpackung) | 14,350 g |
| Gewicht pro Stück (inklusive Verpackung) | 14,350 g |
| Zolltarifnummer | 85369095 |
| Herkunftsland | CN (China) |
Allgemein
| Hinweis | Für Klemmenbeschriftung bitte Markierungsmaterial mit 8,2-mm-Teilung verwenden. |
|---|---|
| Für Hebelbeschriftung bitte Markierungsmaterial mit 6,2-mm-Teilung verwenden. | |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 2 |
| Nennquerschnitt | 4 mm² |
| Farbe | schwarz |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Maximale Verlustleistung bei Nennbedingung | 1,6 W |
| Sicherung | G / 5 x 20 |
| Art der Sicherung | Glas / Keramik / ... |
| Bemessungsstoßspannung | 6 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Verlustleistung maximal | max. 1,6 W (bei Einzelanordnung der Sicherungsklemme im Überlastfall) |
| max. 1,6 W (bei Verbundanordnung mit mehreren Sicherungsklemmen im Überlastfall) | |
| max. 4 W (bei Einzelanordnung der Sicherungsklemme im Kurzschlussfall) | |
| max. 2,5 W (bei Verbundanordnung mit mehreren Sicherungsklemmen im Kurzschlussfall) | |
| Spannungsbereich Leuchtanzeige | 12 V AC/DC ... 30 V AC/DC |
| Strombereich Leuchtanzeige | 0,7 mA ... 1,95 mA |
| Anschluss gemäß Norm | IEC 60947-7-3 |
| Belastungsstrom maximal | 6,3 A (Der Strom wird durch die eingesetzte Sicherung bestimmt.) |
| Nennstrom IN | 6,3 A |
| Nennspannung UN | 24 V |
| Offene Seitenwand | Ja |
| Polzahl | 1 |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Brandverhalten für Schienenfahrzeuge (DIN 5510-2) | Prüfung bestanden |
| Prüfverfahren mit einer Prüfflamme (DIN EN 60695-11-10) | V0 |
| Sauerstoffindex (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Klasse I | 2 |
| NF F16-101, NF F10-102 Klasse F | 2 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Anschlussdaten
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 6 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 10 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 4 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 2,5 mm² |
| Leiterquerschnitt mit Einlegebrücke starr max | 4 mm² |
| Leiterquerschnitt mit Einlegebrücke flexibel max. | 4 mm² |
| 2 Leiter gleichen Querschnitts starr min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts starr max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,25 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 2,5 mm² |
| Leiterquerschnitt mit Einlegebrücke starr max | 4 mm² |
| Leiterquerschnitt mit Einlegebrücke flexibel max. | 4 mm² |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Lehrdorn | A4 |
| Schraubengewinde | M3 |
| Anzugsdrehmoment min | 0,6 Nm |
| Anzugsdrehmoment max | 0,8 Nm |
Normen und Bestimmungen
| Anschluss gemäß Norm | IEC 60947-7-3 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V0 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3000540-UK 5-HESILED 24 N | 130 Kbytes |
|
