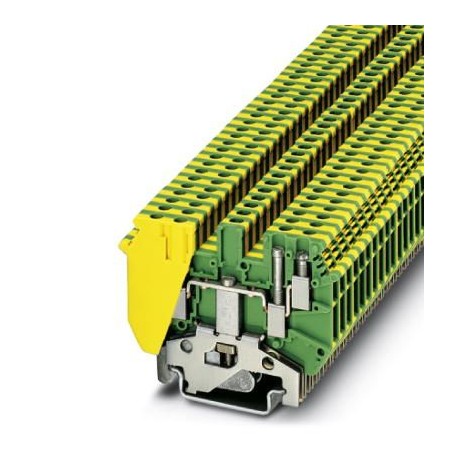

UDK 3-PE
2775456
PHOENIX_CONTACT
1
Schutzleiter-Reihenklemme
Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2775456 |
---|---|
Verpackungseinheit | 50 STK |
Verkaufsschlüssel | A1 - Reihenklemmen |
Katalogseite | Seite 433 (C-1-2017) |
GTIN | 4017918068585 |
Gewicht pro Stück (exklusive Verpackung) | 24,380 g |
Gewicht pro Stück (inklusive Verpackung) | 24,380 g |
Zolltarifnummer | 85369010 |
Herkunftsland | PL (Polen) |
Anzahl der Etagen | 2 |
---|---|
Anzahl der Anschlüsse | 4 |
Nennquerschnitt | 2,5 mm² |
Farbe | grün-gelb |
Isolierstoff | PA |
Brennbarkeitsklasse nach UL 94 | V2 |
Bemessungsstoßspannung | 6 kV |
Verschmutzungsgrad | 3 |
Überspannungskategorie | III |
Isolierstoffgruppe | I |
Anschluss gemäß Norm | IEC 60947-7-2 |
Offene Seitenwand | Nein |
Ergebnis Stoßspannungsprüfung | Prüfung bestanden |
Stoßspannungsprüfung Sollwert | 7,3 kV |
Ergebnis Stehwechselspannungsprüfung | Prüfung bestanden |
Stehwechselspannung Sollwert | 1,89 kV |
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss) | Prüfung bestanden |
Ergebnis Biegeprüfung | Prüfung bestanden |
Biegeprüfung Rotationsgeschwindigkeit | 10 U/min |
Biegeprüfung Umdrehungen | 135 |
Biegeprüfung Leiterquerschnitt/Gewicht | 0,2 mm² / 0,2 kg |
2,5 mm² / 0,7 kg | |
4 mm² / 0,9 kg | |
Ergebnis Zugprüfung | Prüfung bestanden |
Zugprüfung Leiterquerschnitt | 0,2 mm² |
Zugkraft Sollwert | 10 N |
Zugprüfung Leiterquerschnitt | 2,5 mm² |
Zugkraft Sollwert | 50 N |
Zugprüfung Leiterquerschnitt | 4 mm² |
Zugkraft Sollwert | 60 N |
Ergebnis Festsitz auf der Befestigungsauflage | Prüfung bestanden |
Festsitz auf Befestigungsauflage | NS 32/NS 35 |
Sollwert | 1 N |
Ergebnis Spannungsfallprüfung | Prüfung bestanden |
Anforderung Spannungsfall | ≤ 3,2 mV |
Ergebnis Kurzstromfestigkeit | Prüfung bestanden |
Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 2,5 mm² |
Kurzzeitstrom | 0,3 kA |
Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 4 mm² |
Kurzzeitstrom | 0,48 kA |
Ergebnis Thermische Prüfung | Prüfung bestanden |
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer | 30 s |
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 125 °C |
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Statischer Isolierstoffeinsatz in Kälte | -40 °C |
Anschlussart | Schraubanschluss |
---|---|
Leiterquerschnitt starr min | 0,2 mm² |
Leiterquerschnitt starr max | 4 mm² |
Leiterquerschnitt flexibel min. | 0,2 mm² |
Leiterquerschnitt flexibel max. | 2,5 mm² |
Leiterquerschnitt AWG min | 24 |
Leiterquerschnitt AWG max | 12 |
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 2,5 mm² |
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 1,5 mm² |
Abisolierlänge | 8 mm |
Lehrdorn | A3 |
Schraubengewinde | M3 |
Anzugsdrehmoment min | 0,5 Nm |
Anzugsdrehmoment max | 0,6 Nm |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
---|---|
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Titel: | Größe: | Typ: |
---|---|---|
PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes | |
PHOENIX CONTACT-2775456-UDK 3-PE | 108 Kbytes |
