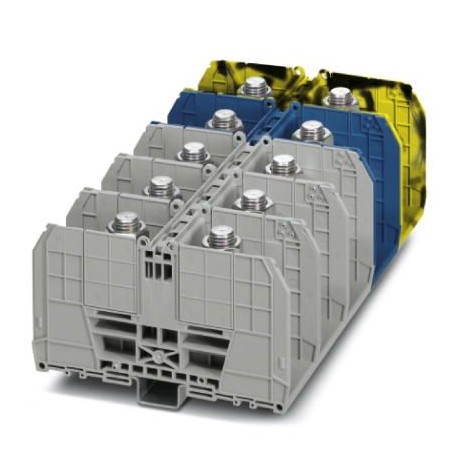

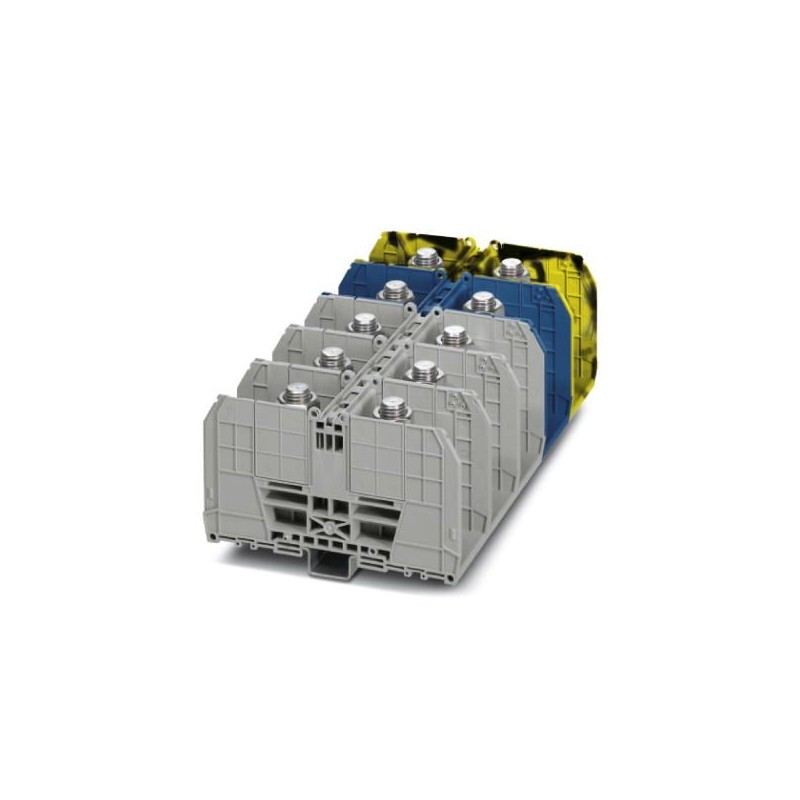

RBO 16-3L/N/FE 3076316 PHOENIX CONTACT Bolzenanschlussklemme, Anschlussart: Bolzenanschluss, Polzahl: 5, Que..
RBO 16-3L/N/FE
3076316
PHOENIX_CONTACT
Bolzenanschlussklemme
Connectivity Industrieschränke
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3076316 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 543 (C-1-2017) |
| GTIN | 4046356653558 |
| Gewicht pro Stück (exklusive Verpackung) | 2.832,900 g |
| Gewicht pro Stück (inklusive Verpackung) | 2.832,900 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | CN (China) |
Allgemein
| Polzahl | 5 |
|---|---|
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 10 |
| Potenziale | 5 |
| Nennquerschnitt | 300 mm² |
| Farbe | grau/blau/schwarz-gelb |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Bemessungsstoßspannung | 8 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Maximale Verlustleistung bei Nennbedingung | 16,22 W |
| Belastungsstrom maximal | 520 A (bei 300 mm² Leiterquerschnitt) |
| Nennstrom IN | 520 A |
| Nennspannung UN | 1000 V |
| Offene Seitenwand | Nein |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Brandverhalten für Schienenfahrzeuge (DIN 5510-2) | Prüfung bestanden |
| Prüfverfahren mit einer Prüfflamme (DIN EN 60695-11-10) | V0 |
| Sauerstoffindex (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Klasse I | 2 |
| NF F16-101, NF F10-102 Klasse F | 2 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Anschlussdaten
| Hinweis | Anschlussbolzen |
|---|---|
| Anschlussart | Bolzenanschluss |
| Schraubengewinde | M16 |
| Anzugsdrehmoment min | 25 Nm |
| Anzugsdrehmoment max | 35 Nm |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt flexibel min. | 25 mm² |
| Leiterquerschnitt flexibel max. | 300 mm² |
| Leiterquerschnitt flexibel AWG min | 4 |
| Leiterquerschnitt flexibel AWG max | 600 |
| Kabelschuhanschluss gemäß Norm | DIN 46234 |
| Querschnitt Kabelschuhanschluss min | 25 mm² |
| Querschnitt Kabelschuhanschluss max | 240 mm² |
| Augendurchmesser min | 17 mm |
| Kabelschuhbreite max. | 38 mm |
| Bolzendurchmesser | 16 mm |
| Schraubengewinde | M16 |
| Anzugsdrehmoment min | 25 Nm |
| Anzugsdrehmoment max | 35 Nm |
| Kabelschuhanschluss gemäß Norm | DIN 46235 |
| Querschnitt Kabelschuhanschluss min | 50 mm² |
| Querschnitt Kabelschuhanschluss max | 300 mm² |
| Augendurchmesser min | 17 mm |
| Kabelschuhbreite max. | 48 mm |
| Bolzendurchmesser | 16 mm |
| Schraubengewinde | M16 |
| Anzugsdrehmoment min | 25 Nm |
| Anzugsdrehmoment max | 35 Nm |
Normen und Bestimmungen
| Anschluss gemäß Norm | IEC 60947-7-1 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V0 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3076316-RBO 16-3L/N/FE | 108 Kbytes |
|
