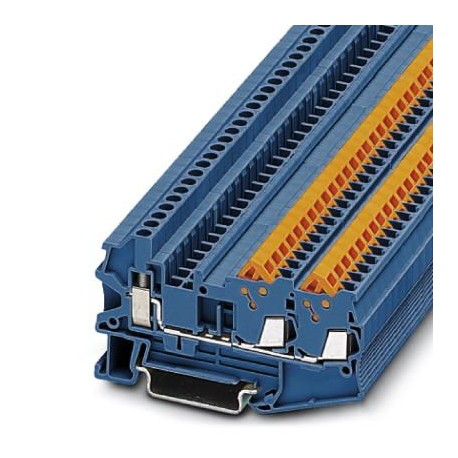

QTCU 1,5-TWIN BU 3050057 PHOENIX CONTACT Durchgangsklemme, Anschlussart: Schnellanschluss, Schraubanschluss,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

QTCU 1,5-TWIN BU 3050057 PHOENIX CONTACT Durchgangsklemme, Anschlussart: Schnellanschluss, Schraubanschluss,..

QTCU 1,5-TWIN BU

3050057

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Durchgangsklemme, Anschlussart: Schnellanschluss, Schraubanschluss, Querschnitt: 0,25 mm² - 1,5 mm², AWG :24- 16, Breite: 5,2 mm, Farbe: blau, Montage: NS 35/7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

QT QUICKON Terminals - Fast connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+$1.17
150+$1.11
300+$1.08
450+$1.06
600+$1.05
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse3
Nennquerschnitt1,5 mm²
Farbeblau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0

Allgemein

Bemessungsstoßspannung8 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Umgebungstemperatur (Betätigung)-10 °C ... 90 °C
AnschlussartSchnellanschluss
Anschluss gemäß NormIEC 60947-7-1
Belastungsstrom maximal17,5 A (bei 1,5 mm² Leiterquerschnitt)
Nennstrom IN17,5 A
Nennspannung UN800 V
AnschlussartSchraubanschluss
Anschluss gemäß NormIEC 60947-7-1
Belastungsstrom maximal17,5 A (bei 1,5 mm² Leiterquerschnitt)
Nennstrom IN17,5 A
Nennspannung UN800 V
Offene Seitenwandja

Maße

Breite5,2 mm
Länge76,4 mm
Höhe NS 35/7,542,8 mm
Höhe NS 35/1550,3 mm
Deckelbreite2,2 mm

Anschlussdaten

AnschlussartSchnellanschluss
Anschluss gemäß NormIEC 60947-7-1
Aderdurchmesser inkl. Isolierung max3 mm
Leiterquerschnitt starr min0,25 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max16
Leiterquerschnitt flexibel min.0,25 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt flexibel AWG min24
Leiterquerschnitt flexibel AWG max16
Leiterquerschnitt flexibel min nach 10-maliger Beschaltung mit dem max. starren Leiter0,25 mm²
Leiterquerschnitt flexibel max nach 10-maliger Beschaltung mit dem max. starren Leiter1,5 mm²
Leiterquerschnitt starr min nach 10-maliger Beschaltung mit dem max. starren Leiter0,25 mm²
Leiterquerschnitt starr max nach 10-maliger Beschaltung mit dem max. starren Leiter1,5 mm²
AWG min nach 10-maliger Beschaltung mit dem max. starren Leiter24
AWG max nach 10-maliger Beschaltung mit dem max. starren Leiter16
Querschnitt Sensorleitungen min0,25 mm²
Querschnitt Sensorleitungen max0,34 mm²
Nennstrom IN17,5 A
Belastungsstrom maximal17,5 A (bei 1,5 mm² Leiterquerschnitt)
Nennspannung UN800 V
Anschluss gemäß NormIEC/EN 60079-7
PrüfscheinbezeichnungKEMA 04ATEX2226 U
Belastungsstrom maximal17,5 A
Nennspannung UN550 V
Material AderisolationPVC/PE

Anschlussdaten

AnschlussartSchraubanschluss
Anschluss gemäß NormIEC 60947-7-1
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm
Abisolierlänge9 mm
Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:2,5 mm²
2 Leiter gleichen Querschnitts starr min0,14 mm²
2 Leiter gleichen Querschnitts starr max1,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,14 mm²
2 Leiter gleichen Querschnitts flexibel max1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,14 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max1,5 mm²
Nennstrom IN17,5 A
Belastungsstrom maximal17,5 A (bei 1,5 mm² Leiterquerschnitt)
Nennspannung UN800 V

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-3050057-QTCU 1,5-TWIN BUEnglish125 KbytesPHOENIX CONTACT-3050057-QTCU 1,5-TWIN BU
