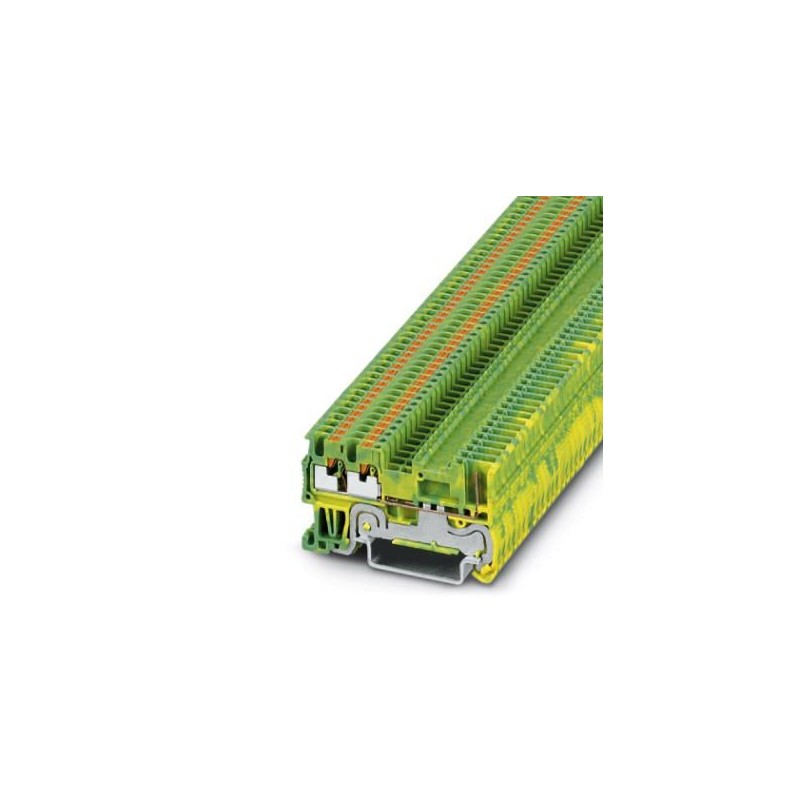

PT 1,5/S-TWIN/1P-PE 3212374 PHOENIX CONTACT Schutzleiter-Reihenklemme, Anschlussart: Push-in- / Steckanschlu.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

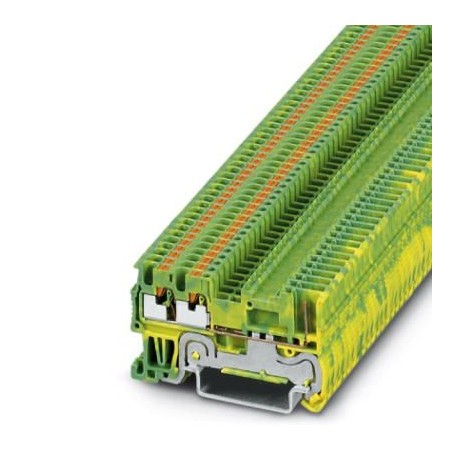

PT 1,5/S-TWIN/1P-PE 3212374 PHOENIX CONTACT Schutzleiter-Reihenklemme, Anschlussart: Push-in- / Steckanschlu..

PT 1,5/S-TWIN/1P-PE

3212374

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Schutzleiter-Reihenklemme, Anschlussart: Push-in- / Steckanschluss, Querschnitt: 0,14 mm² - 1,5 mm², AWG: 26 - 14, Breite: 3,5 mm, Farbe: grün-gelb, Montageart: NS 35/7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

COMBI – pluggable connection solutions - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+$2.53
100+$2.46
150+$2.42
200+$2.40
300+$2.38
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse3
Nennquerschnitt1,5 mm²
Farbegrün-gelb
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
AnwendungsbereichBahnindustrie
Maschinenbau
Anlagenbau

Allgemein

Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 61984
Belastungsstrom maximal17,5 A (bei 1,5 mm² Leiterquerschnitt)
Offene Seitenwandja
Steckzyklen mechanisch100
Ergebnis Prüfung Schwingen, BreitbandrauschenPrüfung bestanden
Prüfspezifikation Schwingen, BreitbandrauschenDIN EN 50155 (VDE 0115-200):2008-03
PrüfspektrumLebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Prüffrequenzf1 = 5 Hz bis f2 = 150 Hz
ASD-Pegel1,857 (m/s2)2/Hz
Beschleunigung0,8g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
Ergebnis SchockprüfungPrüfung bestanden
Prüfspezifikation SchockprüfungDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinus
Beschleunigung5 g
Schockdauer30 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Statischer Isolierstoffeinsatz in Kälte-60 °C

Maße

Breite3,5 mm
Deckelbreite2,2 mm
Länge55 mm
Höhe NS 35/7,532 mm
Höhe NS 35/1539,5 mm

Anschlussdaten

HinweisBitte beachten Sie die Strombelastbarkeit der Tragschienen.
AnschlussartPush-in- / Steckanschluss
Anschluss gemäß NormIEC 61984
Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max14
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt flexibel AWG min26
Leiterquerschnitt flexibel AWG max14
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:1 mm²
Abisolierlänge8 mm ... 10 mm
LehrdornA1 / B1

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-3212374-PT 1,5/S-TWIN/1P-PEEnglish113 KbytesPHOENIX CONTACT-3212374-PT 1,5/S-TWIN/1P-PE
