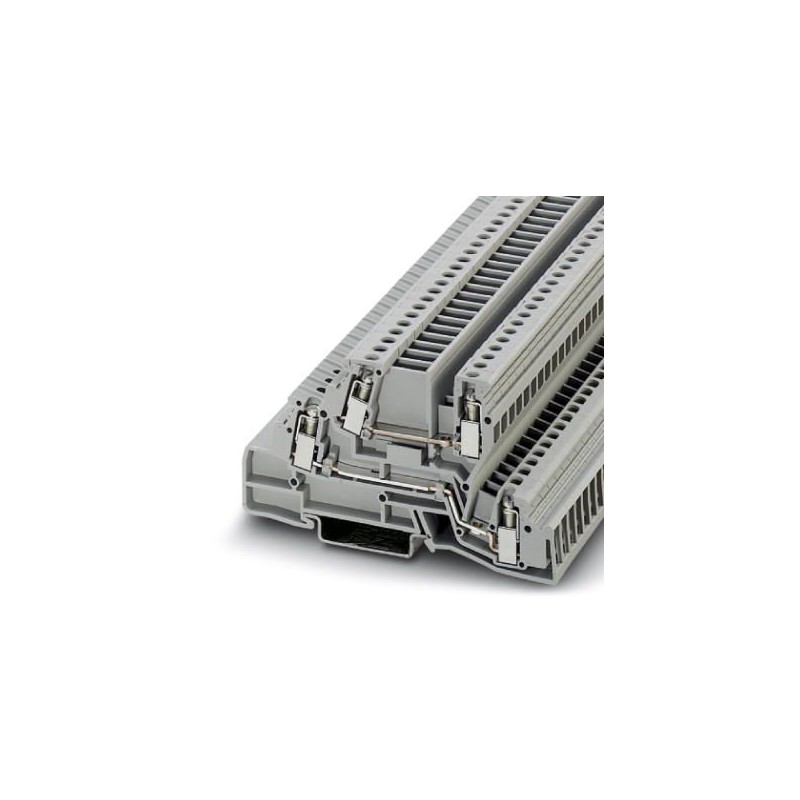

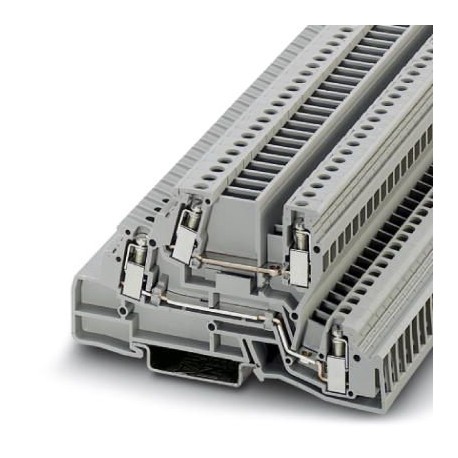

PIK 4-L/LB 3000117 PHOENIX CONTACT Installationsetagenklemme
PIK 4-L/LB
3000117
PHOENIX_CONTACT
10
Installationsetagenklemme
Home > PHOENIX_CONTACT
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3000117 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 589 (C-3-2013) |
| GTIN | 4017918100827 |
| Gewicht pro Stück (exklusive Verpackung) | 20,340 g |
| Gewicht pro Stück (inklusive Verpackung) | 20,340 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | PL (Polen) |
Allgemein
| Anzahl der Etagen | 2 |
|---|---|
| Anzahl der Anschlüsse | 5 |
| Nennquerschnitt | 4 mm² |
| Farbe | grau |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Belastungsstrom maximal | 32 A (bei 4 mm² Leiterquerschnitt) |
| Bemessungsstoßspannung | 6 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Maximale Verlustleistung bei Nennbedingung | 1,02 W (beim Anschluss mehrerer Etagen vervielfältigt sich der Wert) |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Nennstrom IN | 32 A |
| Belastungsstrom maximal | 32 A (bei 4 mm² Leiterquerschnitt) |
| Nennspannung UN | 400 V |
| Offene Seitenwand | Ja |
| Prüfspezifikation Berührschutz | DIN EN 50274 (VDE 0660-514):2002-11 |
| Handrückensicherheit | gewährleistet |
| Fingersicherheit | gewährleistet |
| Ergebnis Stoßspannungsprüfung | Prüfung bestanden |
| Stoßspannungsprüfung Sollwert | 7,3 kV |
| Ergebnis Stehwechselspannungsprüfung | Prüfung bestanden |
| Stehwechselspannung Sollwert | 1,89 kV |
| Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss) | Prüfung bestanden |
| Ergebnis Biegeprüfung | Prüfung bestanden |
| Biegeprüfung Rotationsgeschwindigkeit | 10 U/min |
| Biegeprüfung Umdrehungen | 135 |
| Biegeprüfung Leiterquerschnitt/Gewicht | 0,2 mm² / 0,2 kg |
| 4 mm² / 0,9 kg | |
| Ergebnis Zugprüfung | Prüfung bestanden |
| Zugprüfung Leiterquerschnitt | 0,2 mm² |
| Zugkraft Sollwert | 10 N |
| Zugprüfung Leiterquerschnitt | 4 mm² |
| Zugkraft Sollwert | 60 N |
| Ergebnis Festsitz auf der Befestigungsauflage | Prüfung bestanden |
| Festsitz auf Befestigungsauflage | NS 35 |
| Sollwert | 1 N |
| Ergebnis Spannungsfallprüfung | Prüfung bestanden |
| Anforderung Spannungsfall | ≤ 3,2 mV |
| Ergebnis Erwärmungsprüfung | Prüfung bestanden |
| Ergebnis Kurzstromfestigkeit | Prüfung bestanden |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 4 mm² |
| Kurzzeitstrom | 0,48 kA |
| Ergebnis Thermische Prüfung | Prüfung bestanden |
| Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer | 30 s |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 125 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Anschlussdaten
| Hinweis | Klemmstelle |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 4 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 4 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 2,5 mm² |
| 2 Leiter gleichen Querschnitts starr min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts starr max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 1 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,25 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 1 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 1 mm² |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 9 mm |
| Schraubengewinde | M3 |
| Anzugsdrehmoment min | 0,5 Nm |
| Anzugsdrehmoment max | 0,6 Nm |
Klassifikationen
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141118eCl@ss 6.027141125eCl@ss 7.027141125
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| Technischen Datenblatt 1: 3000117 - PIK 4-L/LB | 125 Kbytes |
 |
| Katalog 1: 3000117 - PIK 4-L/LB | 41 Mbytes |
|
