Vergrößern

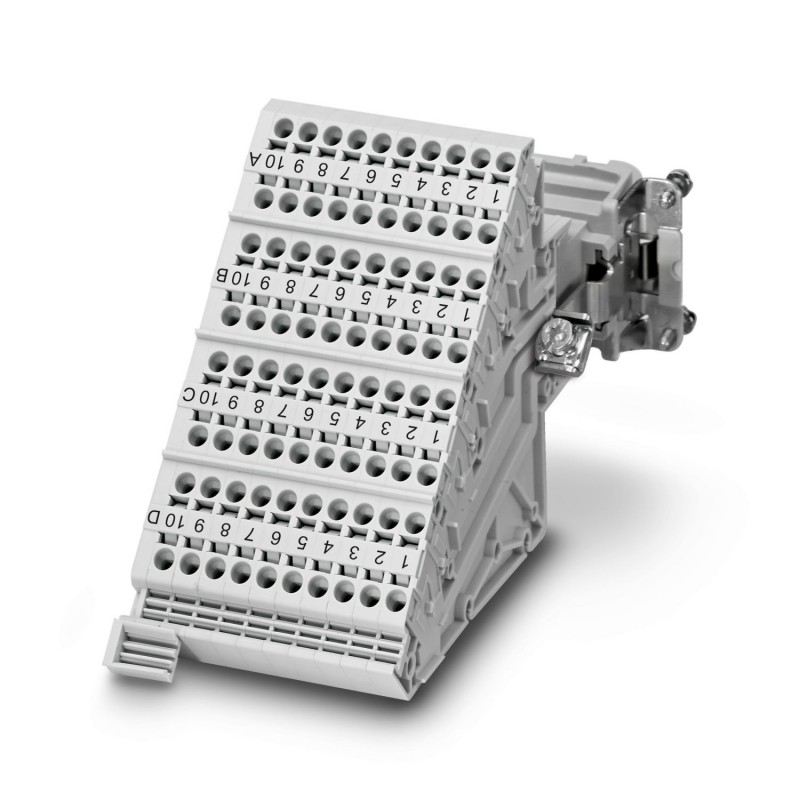

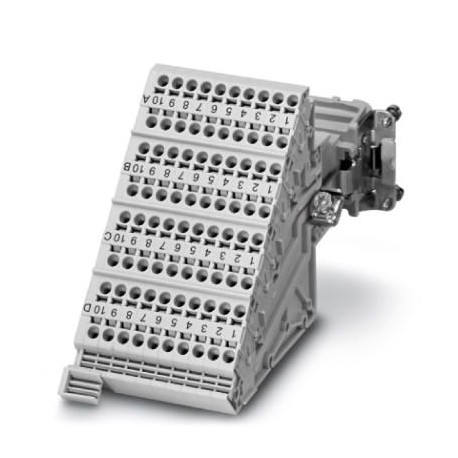

HC-D 40-A-TWIN-PEL-F 1580147 PHOENIX CONTACT Klemmenadapter
HC-D 40-A-TWIN-PEL-F
1580147
PHOENIX_CONTACT
Klemmenadapter
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1580147 |
|---|---|
| Verpackungseinheit | 4 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Katalogseite | Seite 531 (C-2-2017) |
| GTIN | 4046356154475 |
| Gewicht pro Stück (exklusive Verpackung) | 341,350 g |
| Gewicht pro Stück (inklusive Verpackung) | 341,350 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | PL (Polen) |
Elektrische Kennwerte
| Polzahl | 40 |
|---|---|
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsstoßspannung | 6 kV |
| Bemessungsstrom | 10 A |
Mechanische Kennwerte
| Bauform | B16 |
|---|---|
| Anschlusstechnik | Push-in-Anschluss |
| Abisolierlänge der Einzelader | 10 mm |
| Anschlussquerschnitt | 0,5 mm² ... 2,5 mm² |
| Anschlussquerschnitt AWG | 22 ... 12 |
Allgemein
| Hinweis | Für HEAVYCON-ADVANCE-Anbauflansche und HEAVYCON-Anbaugehäuse der Bauform B16 |
|---|---|
| Steckverbinder dürfen nur last-/spannungslos betätigt werden | |
| Material Kontakt | Kupferlegierung |
| Material Kontaktoberfläche | Ag |
| Material Kontaktträger | PA |
| Normen/Bestimmungen | PA: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22 und R23 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL2) |
| PA: Brandschutz in Schienenfahrzeugen - Anforderungssatz R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) | |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |
| Nicht für HC-EVO-Anbaugehäuse | |
| Nicht für HC-EVO-Anbaugehäuse | |
| Steckverbinder dürfen nur last-/spannungslos gesteckt werden. Nicht für Gehäuse HC-B 16-AMQ-EMV |
Normen und Bestimmungen
| Bau- und Prüfvorschriften | DIN EN 61984 |
|---|---|
| DIN EN 60664 | |
| IEC 60352 | |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440222
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1580147-HC-D 40-A-TWIN-PEL-F | 161 Kbytes |
|
