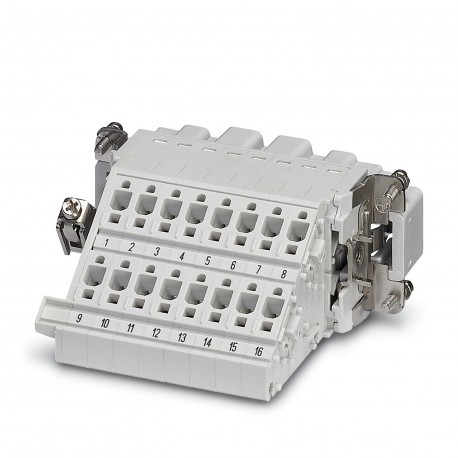

HC-B 16-A-DT-PER-M 1648461 PHOENIX CONTACT HEAVYCON Klemmenadapter, Stifteinsatz, Serie B16, 16-polig, für d.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-B 16-A-DT-PER-M 1648461 PHOENIX CONTACT HEAVYCON Klemmenadapter, Stifteinsatz, Serie B16, 16-polig, für d..

HC-B 16-A-DT-PER-M

1648461

PHOENIX_CONTACT

5

Verfügbar

Schiff am heute

HEAVYCON Klemmenadapter, Stifteinsatz, Serie B16, 16-polig, für die rechte Schaltschrankseite, Push-in-Anschluss

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Heavy industrial connectors - PLUSCON heavy - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
5+$39.39
10+$38.41
15+$37.92
20+$37.61
25+$37.57
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Bohrlochabstand horizontal77,5 mm
Höhe70,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 125 °C

Elektrische Kennwerte

HinweisFür HEAVYCON-ADVANCE-Anbauflansche und HEAVYCON-Anbaugehäuse der Bauform B16
Polzahl16
Bemessungsspannung (III/3)500 V
Bemessungsstoßspannung6 kV
Bemessungsstrom16 A

Mechanische Kennwerte

BauformB16
AnschlusstechnikPush-in-Anschluss
Abisolierlänge der Einzelader10 mm (13 mm bei Aderendhülsen-Einsatz)
Anschlussquerschnitt0,5 mm² ... 2,5 mm²
Anschlussquerschnitt AWG22 ... 12

Allgemein

Material KontaktKupferlegierung
Material KontaktoberflächeAg
Material KontaktträgerPA
Normen/BestimmungenPA: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22 und R23 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL2)
PA: Brandschutz in Schienenfahrzeugen - Anforderungssatz R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3)
Verschmutzungsgrad3
ÜberspannungskategorieIII
Brennbarkeitsklasse nach UL 94V0
Montagehinweis1) Aderendhülsen einsetzen. 0,5 mm² ... 2,5 mm² mit Isolierkragen, Länge 10 mm, Abisolierlänge 13 mm, 2) Schraubendreher SZF0-0,4x2,5 (ähnlich DIN 5264)
Steckverbinder dürfen nur last-/spannungslos gesteckt werden.
