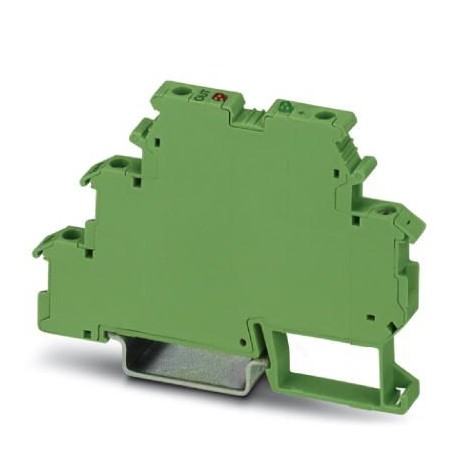

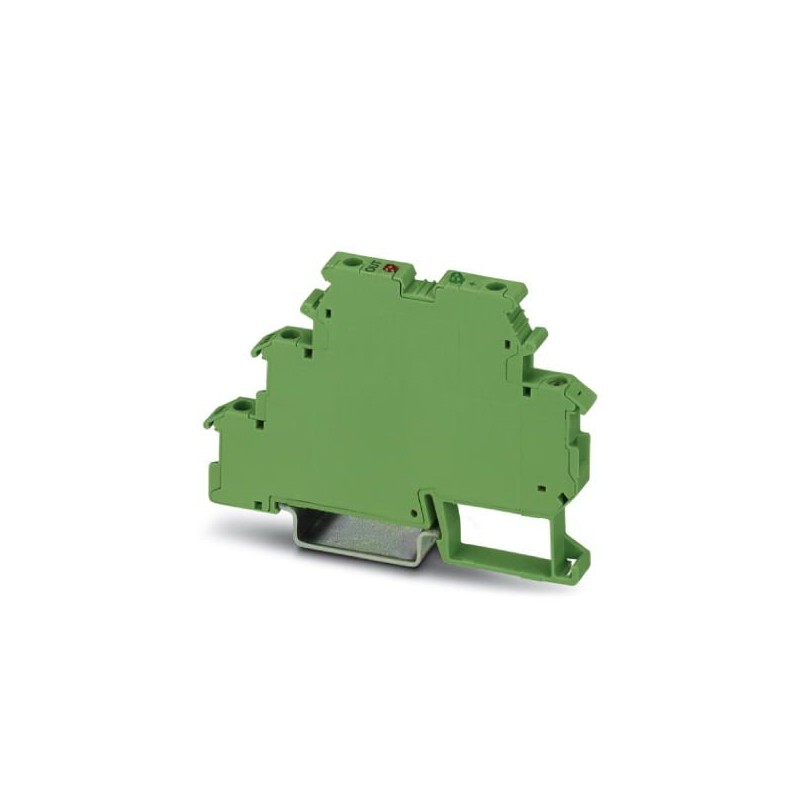

EIK1-SVN-24P 2940799 PHOENIX CONTACT Schaltverstärker-Elektronik-Klemme, für induktive Näherungsinitiatoren .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EIK1-SVN-24P 2940799 PHOENIX CONTACT Schaltverstärker-Elektronik-Klemme, für induktive Näherungsinitiatoren ..

EIK1-SVN-24P

2940799

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

Schaltverstärker-Elektronik-Klemme, für induktive Näherungsinitiatoren nach NAMUR, mit Leuchtanzeigen für Sensorsignal und Störung

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
10+$57.36
20+$56.85
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite6,2 mm
Höhe80 mm
Tiefe56 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C

Eingangsdaten

BenennungVersorgung
Eingangsspannungsbereich18,5 V DC ... 28,8 V DC (UVN, siehe Deratingkurve)
Typischer Eingangsstrom bei UN70 mA
Stromaufnahme maximal70 mA (bei 50 mA Ausgangsstrom)
BetriebsspannungsanzeigeLED grün
SchutzbenennungVerpolschutz
Schutzschaltung/-BauteilVerpolschutzdiode
Übertragungsfrequenz1 kHz
BenennungSteuerstromkreis
Eingangsnennspannung UN8,2 V DC ±10 %
Fehleranzeigeoptische Kurzschluss- und Aderbruch-Kontrolle mittels LED (rot)
Schutzbenennung12 V Z-Diode
Schutzschaltung/-Bauteil12 V Z-Diode
Übertragungsfrequenz1 kHz
Schaltpunkt≥ 2,1 mA (im leitenden Zustand)
≤ 1,2 mA (im sperrenden Zustand)
6,3 mA ... 10 mA (bei Kurzschluss)
0 mA ... 0,35 mA (bei Aderbruch)
Schalthystereseca. 0,2 mA
Innenwiderstandca. 1 kΩ

Ausgangsdaten

BenennungSignalausgang
Ausgangsnennspannung≤ 100 mV (im leitenden Zustand)
UVN - UR;im sperrenden Zustand
Grenzdauerstrom50 mA
Spannungsabfall bei max. Grenzdauerstrom≤ 1,5 V (UR)
Schutzbenennung36 V Z-Diode als Freilaufdiode
Schutzschaltung/-Bauteil36 V Z-Diode als Freilaufdiode

Anschlussdaten Eingangsseite

Benennung AnschlussEingangsseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12
Anzugsdrehmoment0,5 Nm

Allgemein

Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
BenennungLuft- und Kriechstrecken
Normen/BestimmungenIEC 60664
EN 61000-6-2
EN 61000-6-4
Verschmutzungsgrad2
ÜberspannungskategorieIII
