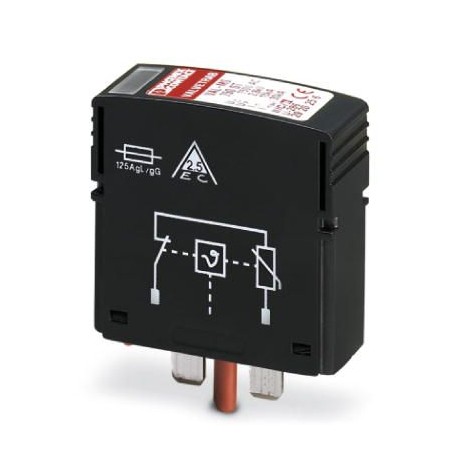

VAL-MS 750/30-ST 2920256 PHOENIX CONTACT Überspannungsschutzstecker Typ 2 mit Varistor für VAL-MS-Basiseleme.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

VAL-MS 750/30-ST 2920256 PHOENIX CONTACT Überspannungsschutzstecker Typ 2 mit Varistor für VAL-MS-Basiseleme..

VAL-MS 750/30-ST

2920256

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

Überspannungsschutzstecker Typ 2 mit Varistor für VAL-MS-Basiselement, thermisch überwacht, optische Defektmeldung. Ausführung: 750 V AC

Mehr Infos


Spannungsspitzen

TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Surge protection - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
10+$41.79
20+$41.01
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Höhe52,4 mm
Breite17,5 mm
Tiefe55,3 mm
Teilungseinheit1 TE

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 80 °C
Höhenlage≤ 2000 m (amsl (über normal Null))
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 %
Schock (Betrieb)25g
Vibration (Betrieb)5g

Allgemein

Normen/BestimmungenIEC 61643-11 2011
EN 61643-11 2012
IEC PrüfklasseII
T2
EN TypeT2
Stromversorgungssystem IECTN
TT
SPD DesignSpannungsbegrenzender Typ
SchutzpfadeL-PEN
L-PE
Montageartauf Basiselement
Farbeschwarz
Material GehäusePA 6.6
Verschmutzungsgrad2
Abstand zu aktiven und geerdeten Teilen8 mm
Brennbarkeitsklasse nach UL 94V-0
BauformStecker
Polzahl1
Meldung Überspannungsschutz defektoptisch

Weitere Beschreibungen

HinweisZur Verwendung in allen Niederspannungssystemen zwischen L-PEN.Nur zur Verwendung in IT-Systemen zwischen L-PE, wenn die Körper der Betriebsmittel der Niederspannungsanlage mit der Erdungsanlage der Transformatorstation verbunden sind. (gemeinsame Erdung der HV-Transformatorstation und der Körper der LV-Verbraucheranlage. RE = RA nach IEC 60364-4-442 / VDE 0100-442 Bild 44D / Beispiel a)

Schutzschaltung

Nennspannung UN554/960 V AC (TN)
690 V AC (IT)
Nennfrequenz fN50 Hz (60 Hz)
Höchste Dauerspannung UC760 V AC
Schutzleiterstrom IPE≤ 0,5 mA
Standby-Leistungsaufnahme PC≤ 400 mVA
Nennableitstoßstrom In (8/20)µs15 kA
Maximaler Ableitstoßstrom Imax (8/20) µs30 kA
Kurzschlussfestigkeit ISCCR25 kA
Schutzpegel Up≤ 2,9 kV
Restspannung Ures≤ 2,9 kV (bei In)
≤ 2,7 kV (bei 10 kA)
≤ 2,5 kV (bei 5 kA)
≤ 2,3 kV (bei 3 kA)
TOV-Verhalten bei UT1000 V AC (5 s / withstand mode)
Ansprechzeit tA≤ 25 ns
Maximale Vorsicherung bei Stichleitungsverdrahtung100 A AC (gG)

Anschlussdaten

AnschlussartVALVETRAB-Stecksystem

UL Spezifikationen

SPD Typ4 (for Type 2 applications)
Maximale Dauerspannung MCOV (L-N)750 V AC
Nennspannung690 V AC
SchutzpfadeL-G
Energieverteilungssystem1
Nennfrequenz50/60 Hz
Nennspannungsschutz VPR (L-N)2,5 kV
Nennableitstrom In (L-N)10 kA
