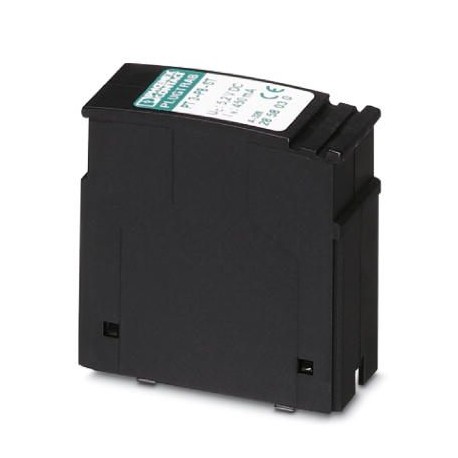

PT 3-PB-ST 2858030 PHOENIX CONTACT Überspannungsschutzstecker
PT 3-PB-ST
2858030
PHOENIX_CONTACT
Überspannungsschutzstecker
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2858030 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 154 (C-4-2017) |
| GTIN | 4017918878030 |
| Gewicht pro Stück (exklusive Verpackung) | 20,530 g |
| Gewicht pro Stück (inklusive Verpackung) | 29,370 g |
| Zolltarifnummer | 85363090 |
| Herkunftsland | DE (Deutschland) |
Maße
| Höhe | 45 mm |
|---|---|
| Breite | 17,7 mm |
| Tiefe | 52 mm |
| Teilungseinheit | 1 TE |
| Höhe Komplettmodul | 90 mm |
| Breite Komplettmodul | 17,7 mm |
| Tiefe Komplettmodul | 65,5 mm |
Allgemein
| Material Gehäuse | PA |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | schwarz |
| Normen für Luft- und Kriechstrecken | DIN EN 61664-1 |
| IEC 60664-1 | |
| Montageart | auf Basiselement |
| Bauform | Stecker |
| Polzahl | 2 |
| Wirkungsrichtung | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: | ab SW-Rev. 1.10 |
Schutzschaltung
| IEC-Prüfklasse | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| VDE Anforderungsklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| Nennspannung UN | 5 V DC |
| Höchste Dauerspannung UC | 5,2 V DC |
| 3,6 V AC | |
| Bemessungsstrom | 450 mA (45 °C) |
| Betriebswirkstrom ICbei UC | ≤ 300 µA |
| Schutzleiterstrom IPE | ≤ 300 µA (mit PT 1X2-BE) |
| ≤ 1 µA (mit PT 1X2+F-BE) | |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 10 kA |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 10 kA |
| Impulsableitstoßstrom Iimp(10/350) µs | 2,5 kA |
| Gesamtableitstoßstrom Itotal(8/20) µs | 20 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Ader) | 10 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 10 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Ader) | 90 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 55 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 55 V (mit PT 1X2-BE) |
| ≤ 700 V (mit PT 1X2+F-BE) | |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 15 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 15 V |
| ≤ 30 V (mit PT 1X2+F-BE) | |
| Restspannung bei In(Ader-Ader) | ≤ 15 V |
| Restspannung bei In(Ader-Erde) | ≤ 30 V (mit PT 1X2-BE) |
| Restspannung bei In (Ader-Signalmasse) | ≤ 15 V (mit PT 1X2-BE) |
| Restspannung bei Ian (10/1000) µs (Ader-Ader) | ≤ 15 V |
| Restspannung bei Ian (10/1000 )µs (Ader-Signalmasse) | ≤ 15 V |
| Schutzpegel Up(Ader-Ader) | ≤ 70 V (C1 - 1 kV / 500 A) |
| ≤ 45 V (C3 - 25 A) | |
| ≤ 100 V (C2 - 10 kV / 5 kA) | |
| ≤ 70 V (6 kV / 3 kA) | |
| Schutzpegel Up(Ader-Erde) | ≤ 80 V (C1 - 1 kV / 500 A) |
| ≤ 110 V (C2 - 10 kV / 5 kA) | |
| ≤ 100 V (6 kV / 3 kA) | |
| ≤ 45 V (C3 - 25 A) | |
| Schutzpegel Up(Ader-Signalmasse) | ≤ 45 V (C3 - 25 A) |
| Ansprechzeit tA(Ader-Ader) | ≤ 500 ns |
| Ansprechzeit tA (Ader-Signalmasse) | ≤ 500 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 500 ns |
| Einfügungsdämpfung aE, sym. | typ. 0,3 dB (≤ 5 MHz / 100 Ω) |
| Grenzfrequenz fg (3dB), sym. im 100 Ohm-System | typ. 60 MHz |
| Kapazität (Ader-Ader) | typ. 30 pF |
| Widerstand pro Pfad | 2,2 Ω ±10 % (7-8/11-12) |
| Erforderliche Vorsicherung maximal | 500 mA (T) |
| Stoßstromfestigkeit (Ader-Ader) | C2 - 10 kV/5 kA |
| C3 - 90 A | |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 10 kV/5 kA |
| C3 - 90 A | |
| D1 - 2,5 kA |
Anschlussdaten
| Anschlussart | Schraubanschluss (in Verbindung mit Basiselement) |
|---|---|
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,8 Nm |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Anschluss Potenzialausgleich
| Abisolierlänge | 8 mm |
|---|---|
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 4 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
