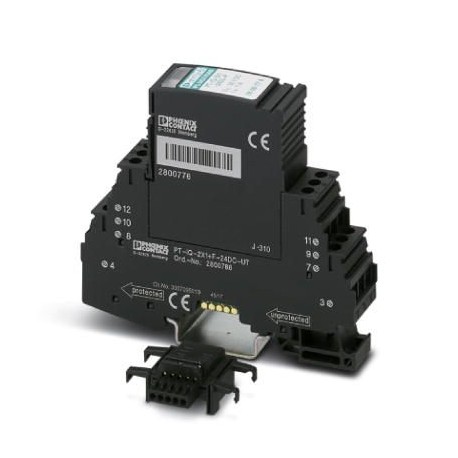

PT-IQ-2X1+F-24DC-UT 2800788 PHOENIX CONTACT Überspannungsschutz, bestehend aus Schutzstecker und Basiselemen.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PT-IQ-2X1+F-24DC-UT 2800788 PHOENIX CONTACT Überspannungsschutz, bestehend aus Schutzstecker und Basiselemen..

PT-IQ-2X1+F-24DC-UT

2800788

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Überspannungsschutz, bestehend aus Schutzstecker und Basiselement, mit integrierter mehrstufiger Statusanzeige am Modul für zwei Signaladern mit gemeinsamem Bezugspotenzial. Indirekte Erdung über Gasableiter.

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$165.74
2+$161.40
3+$159.25
4+$157.88
5+$156.89
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Höhe91,1 mm
Breite17,7 mm
Tiefe77,5 mm
Teilungseinheit1 TE

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
SchutzartIP20

Allgemein

Material GehäusePA 6.6
Brennbarkeitsklasse nach UL 94V-0
Farbetiefschwarz RAL 9005
MontageartTragschiene: 35 mm
BauformTragschienenmodul zweiteilig steckbar
WirkungsrichtungLine-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground

Schutzschaltung

IEC PrüfklasseC1
C2
C3
D1
Nennspannung UN24 V DC
Höchste Dauerspannung UC30 V DC
21 V AC
Nennstrom IN1000 mA (40 °C)
Betriebswirkstrom IC bei UC≤ 1 mA (pro Pfad)
Schutzleiterstrom IPE≤ 1 µA
Nennableitstoßstrom In (8/20)µs (Ader-Erde)10 kA
Impulsableitstoßstrom Iimp (10/350) µs (Ader-Erde)2,5 kA
Blitzprüfstrom (10/350)˽µs, Stromscheitelwert Iimp2,5 kA
Schutzpegel Up (Ader-Erde)≤ 800 V (C1 - 1 kV / 500 A)
≤ 950 V (C2 - 10 kV / 5 kA)
≤ 780 V (C3 - 25 A)
≤ 950 V (C3 - 50 A)
Schutzpegel Up (Ader-GND)≤ 75 V (C1 - 1 kV / 500 A)
≤ 135 V (C2 - 10 kV / 5 kA)
≤ 55 V (C3 - 25 A)
≤ 60 V (C3 - 50 A)
Schutzpegel Up statisch (Ader-Erde)≤ 90 V (C3 - 25 A)
≤ 90 V (C3 - 50 A)
Ansprechzeit tA (Ader-Erde)≤ 1 ns
≤ 100 ns
Einfügungsdämpfung aE, asym.typ. 0,3 dB (≤ 300 kHz / 150 Ω)
Grenzfrequenz fg (3dB), asym. (GND) im 150 Ohm-Systemtyp. 1,1 MHz
Kapazität (Ader-Erde)typ. 2 nF
Widerstand pro Pfad1,2 Ω ±5 %
Meldung Überspannungsschutz defektoptisch, mehrstufig
Erforderliche Vorsicherung maximal1 A (FF)
Stoßstromfestigkeit (Ader-Erde)C1 - 1 kV/500 A
C2 - 10 kV/5 kA
C2 - 10 kA
C3 - 50 A
D1 - 2,5 kA
Stoßstromfestigkeit (Ader-GND)C1 - 1 kV/500 A
C2 - 10 kV/5 kA
C2 - 10 kA
C3 - 50 A
D1 - 2,5 kA
Impuls-Rücksetzzeit (Ader-Erde)≤ 30 ms
Impuls-Rücksetzzeit (Ader-GND)≤ 350 ms

Anschlussdaten

AnschlussartSchraubanschluss
Anschlussart INSchraubklemmen
Anschlussart OUTSchraubklemmen
SchraubengewindeM3
Anzugsdrehmoment0,5 Nm
Abisolierlänge8 mm
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12

Anschluss Potenzialausgleich

AnschlussartDIN-Tragschiene NS35 oder Anschlussklemme
