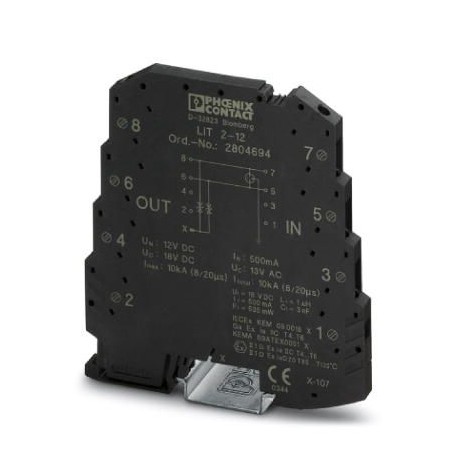

LIT 2-12 2804694 PHOENIX CONTACT Überspannungsschutzgerät
LIT 2-12
2804694
PHOENIX_CONTACT
Überspannungsschutzgerät
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2804694 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 92 (C-6-2013) |
| GTIN | 4046356462198 |
| Gewicht pro Stück (exklusive Verpackung) | 55,750 g |
| Gewicht pro Stück (inklusive Verpackung) | 65,940 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Schutzart | IP20 |
Allgemein
| Material Gehäuse | PBT |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | anthrazitgrau RAL 7016 |
| Montageart | Tragschiene: 35 mm |
| Bauform | Tragschienenmodul einteilig |
| Wirkungsrichtung | Line-Line & Line-Earth Ground |
Schutzschaltung
| IEC-Prüfklasse | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Nennspannung UN | 12 V DC |
| Höchste Dauerspannung UC | 18 V DC |
| 13 V AC | |
| Bemessungsstrom | 500 mA (40 °C) |
| Betriebswirkstrom ICbei UC | ≤ 2 µA |
| Schutzleiterstrom IPE | ≤ 2 µA |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 350 A |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 5 kA |
| Impulsableitstoßstrom Iimp(10/350) µs (Ader-Erde) | 500 A |
| 1 kA (in Summe) | |
| Gesamtableitstoßstrom Itotal(8/20) µs | 10 kA |
| 20 kA (1x) | |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Ader) | 350 A |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 10 kA |
| 20 kA (in Summe) | |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Ader) | 70 A |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Erde) | 50 A |
| 100 A (in Summe) | |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 50 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 650 V |
| Restspannung bei In(Ader-Ader) | ≤ 50 V |
| Restspannung bei Ian (10/1000) µs (Ader-Ader) | ≤ 50 V |
| Schutzpegel Up(Ader-Ader) | ≤ 50 V (C1 - 500 V / 250 A) |
| ≤ 35 V (C3 - 10 A) | |
| ≤ 40 V (C3 - 70 A) | |
| Schutzpegel Up(Ader-Erde) | ≤ 650 V (C1 - 500 V / 250 A) |
| ≤ 650 V (C2 - 10 kV / 5 kA) | |
| ≤ 650 V (C3 - 10 A) | |
| ≤ 700 V (C3 - 50 A) | |
| ≤ 700 V (D1 - 500 A) | |
| Ansprechzeit tA(Ader-Ader) | ≤ 1 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, sym. | typ. 0,3 dB (1,5 MHz / 50 Ω) |
| typ. 0,3 dB (500 kHz / 150 Ω) | |
| Grenzfrequenz fg (3dB), sym. im 50 Ohm-System | typ. 5 MHz |
| Grenzfrequenz fg (3dB), sym. im 150 Ohm-System | typ. 1,7 MHz |
| Kapazität | ≤ 1,5 nF (pro Pfad) |
| Widerstand pro Pfad | 0 Ω |
| Meldung Überspannungsschutz defekt | keine |
| Erforderliche Vorsicherung maximal | 500 mA (T) |
| Stoßstromfestigkeit (Ader-Ader) | C1 - 500 V / 250 A |
| C3 - 70 A | |
| Stoßstromfestigkeit (Ader-Erde) | C1 - 500 V / 250 A |
| C2 - 10 kV/5 kA | |
| C3 - 50 A | |
| D1 - 500 A | |
| Wechselstromfestigkeit (Ader-Erde) | 5 A - 1 s |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,8 Nm |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
Normen und Bestimmungen
| Normen/Bestimmungen | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2007 | |
| IEC 60079-0 2011 | |
| IEC 60079-11 2011 | |
| IEC 60079-26 2006 |
EX-Daten
| Maximale innere Kapazität Ci | typ. 3 nF |
|---|---|
| Max. innere Induktivität Li | < 1 µH |
| Maximale innere Zeitkonstante t (Ri/Li) | 10 µs |
| Maximaler Eingangsstrom Ii | 500 mA (T4 / ≤ 80 °C) |
| 500 mA (T5 / ≤ 50 °C) | |
| 500 mA (T6 / ≤ 40 °C) | |
| max. Eingangsspannung Ui | 18 V DC |
| max. Eingangsleistung Pi | 635 mW |
Konformität / Zulassungen
| ATEX | II 1 G Ex ia IIC T4...T6 |
|---|---|
| II 1 D Ex iaD 20 T85 °C...135 °C | |
| IECEx | Ga Ex ia IIC T4...T6 |
| Ex iaD 20 T85 °C...T135 °C |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
