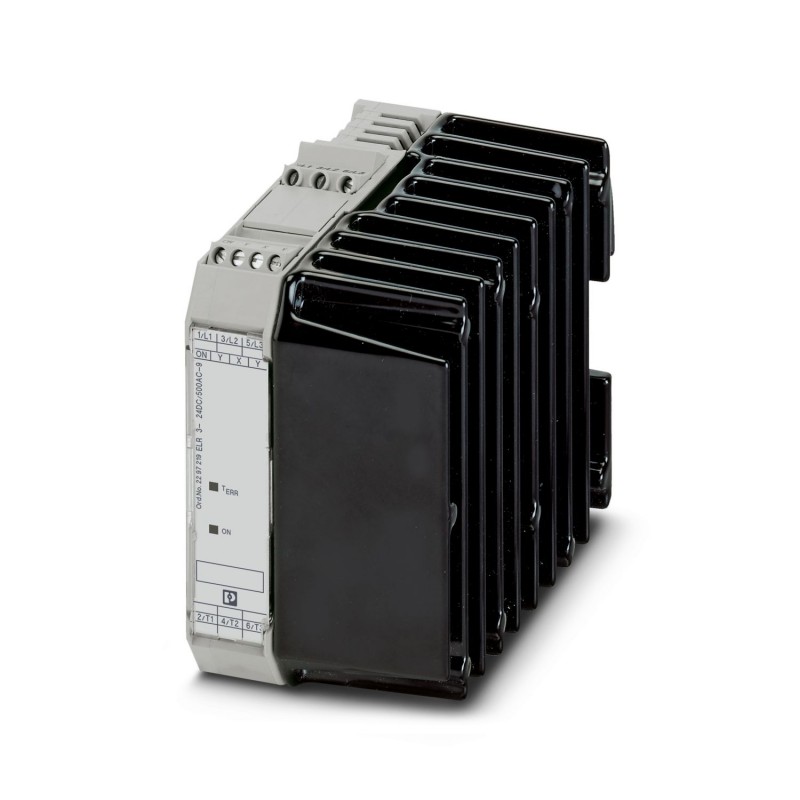

ELR 3- 24DC/500AC- 9 2297219 PHOENIX CONTACT 3-phasiges Halbleiterschütz mit 24 V DC Eingang, 9 A Ausgangsst.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ELR 3- 24DC/500AC- 9 2297219 PHOENIX CONTACT 3-phasiges Halbleiterschütz mit 24 V DC Eingang, 9 A Ausgangsst..

ELR 3- 24DC/500AC- 9

2297219

PHOENIX_CONTACT

Verfügbar

Schiff am heute

3-phasiges Halbleiterschütz mit 24 V DC Eingang, 9 A Ausgangsstrom, Nullspannungsschalter, optional mit Thermosicherung

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$211.01
2+$205.86
3+$203.30
4+$201.92
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite67,5 mm
Höhe99 mm
Tiefe114,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C
SchutzartIP20

Eingangsdaten

Benennung EingangGeräteversorgung
SchutzbeschaltungVerpolschutz Suppressordiode
Überspannungsschutz
StatusanzeigeLED gelb
FehleranzeigeLED rot
Benennung EingangSteuereingang rechts / links
Bemessungsbetätigungsspannung UC24 V DC
Spannungsbereich bezogen auf UC0,8 ... 1,25
Bemessungsbetätigungsstrom IC8,3 mA
Schaltschwelle9,6 V ("0"-Signal)
19,2 V ("1"-Signal)

Ausgangsdaten

Benennung AusgangAC-Ausgang
Nennausgangsspannung500 V AC
Nennausgangsspannungsbereich48 V AC ... 575 V AC
Periodische Spitzensperrspannung1200 V
Netzfrequenz50 Hz
60 Hz
Bemessungsbetriebsstrom bei AC-519 A
Bemessungsbetriebsstrom bei AC-53a9 A
Leckstrom6 mA
Restspannung< 1,5 V
Stoßstrom300 A (t = 10 ms)
Grenzlastintegral580 A2s
SchutzbenennungRCV-Beschaltung
Überspannungsbegrenzung> 575 V AC

Anschlussdaten Steuerkreis

Benennung AnschlussSteuerkreis
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 14

Allgemein

Prüfspannung Eingang/Ausgang5 kVeff
Schaltfrequenz≤ 10 Hz
Einbaulagesenkrecht (Tragschiene waagerecht)
Montagehinweisanreihbar im Abstand = 20 mm
Betriebsart100 % ED
BenennungLuft- und Kriechstrecken zwischen den Stromkreisen
Normen/BestimmungenDIN EN 50178
IsolierungBasisisolierung
Verschmutzungsgrad2
ÜberspannungskategorieIII
BenennungNormen / Bestimmungen
Normen/BestimmungenEN 60947

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2297219-ELR 3- 24DC/500AC- 9English118 KbytesPHOENIX CONTACT-2297219-ELR 3- 24DC/500AC- 9
