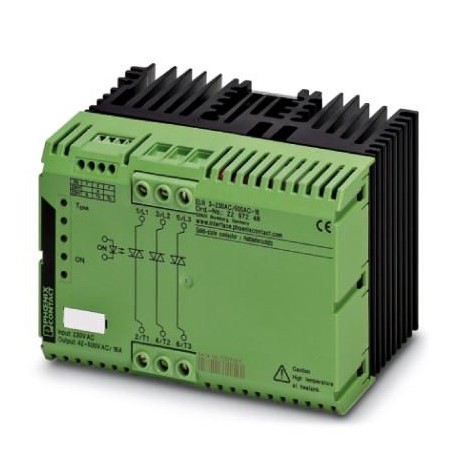

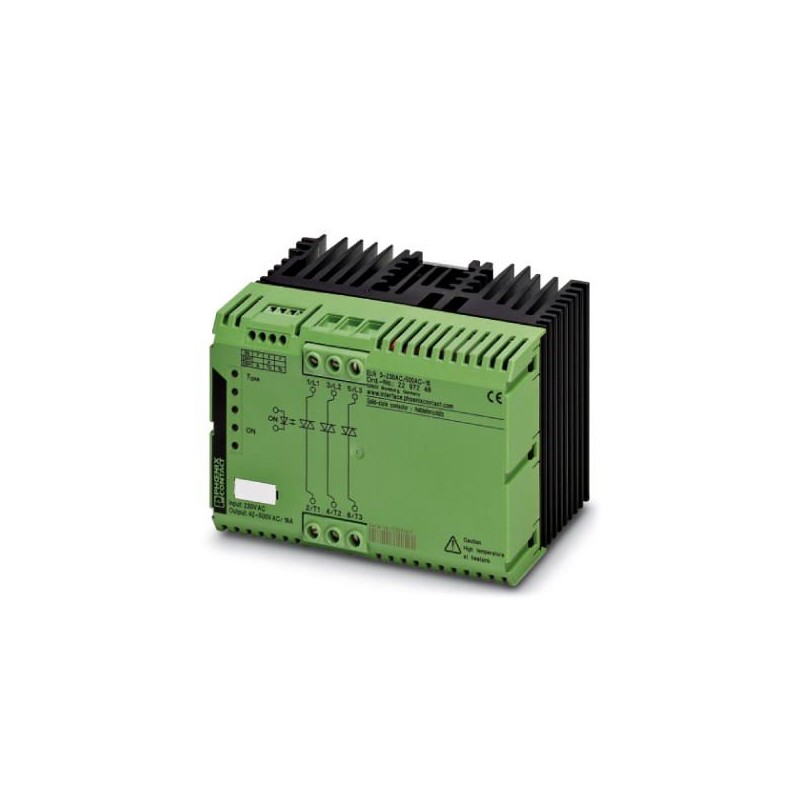

ELR 3-230AC/500AC-16 2297248 PHOENIX CONTACT Halbleiterschütz
ELR 3-230AC/500AC-16
2297248
PHOENIX_CONTACT
Halbleiterschütz
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2297248 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 43 (C-5-2017) |
| GTIN | 4046356175609 |
| Gewicht pro Stück (exklusive Verpackung) | 1.781,300 g |
| Gewicht pro Stück (inklusive Verpackung) | 1.830,000 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | DE (Deutschland) |
Eingangsdaten
| Benennung Eingang | Steuereingang rechts / links |
|---|---|
| Netzfrequenz | 50 Hz |
| 60 Hz | |
| Bemessungsbetätigungsspannung UC | 230 V AC |
| Betätigungsspannungsbereich | 92 V AC ... 253 V AC |
| Spannungsbereich bezogen auf UC | 0,4 ... 1,1 |
| Bemessungsbetätigungsstrom IC | 12,5 mA |
| Schaltschwelle | 48 V AC ("0"-Signal) |
| 96 V AC ("1"-Signal) | |
| Schutzbeschaltung | Überspannungsschutz Varistor |
| Statusanzeige | LED gelb |
| Fehleranzeige | LED rot |
Ausgangsdaten Lastausgang
| Benennung Ausgang | AC-Ausgang |
|---|---|
| Bemessungsbetriebsspannung Ue | 500 V AC |
| Betriebsspannungsbereich | 48 V AC ... 575 V AC |
| Laststrombereich | 100 mA ... 16 A (siehe Derating) |
| Bemessungsbetriebsstrom bei AC-51 | 16 A |
| Bemessungsbetriebsstrom bei AC-53a | 12 A |
| Leckstrom | 6 mA |
| Restspannung | < 1,5 V |
| Stoßstrom | 300 A (t = 10 ms) |
| Schutzbenennung | RCV-Beschaltung |
Anschlussdaten Steuerkreis
| Benennung Anschluss | Steuerkreis |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Anschlussdaten Lastkreis
| Benennung Anschluss | Lastkreis |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M4 |
| Leiterquerschnitt starr | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt AWG | 20 ... 6 |
Allgemein
| Prüfspannung Eingang/Ausgang | 5 kVeff |
|---|---|
| Schaltfrequenz | ≤ 1 Hz |
| Einbaulage | senkrecht (Tragschiene waagerecht) |
| Montagehinweis | anreihbar im Abstand = 40 mm |
| Betriebsart | 100 % ED |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
| Schutzart | IP20 |
UL-Daten
| SCCR | 5 kA (50 A RK5 (standard fault) fuse) |
|---|---|
| FLA | 16 A (at 500 V, AC Resistance) |
| 16 A (at 500 V, AC General USE) | |
| 16 A (at 500 V, AC Resistance Air Heating) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2297248-ELR 3-230AC/500AC-16 | 120 Kbytes |
|
