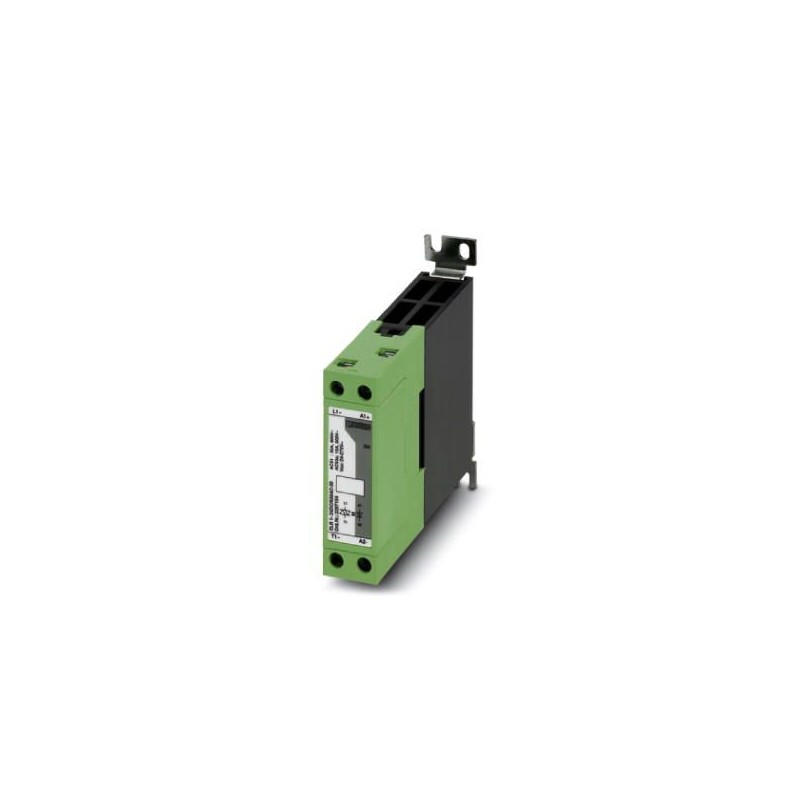

ELR 1- 24DC/600AC-30 2297154 PHOENIX CONTACT 1-phasiges Halbleiterschütz, Eingangsspannung: 24 V DC, Ausgang.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

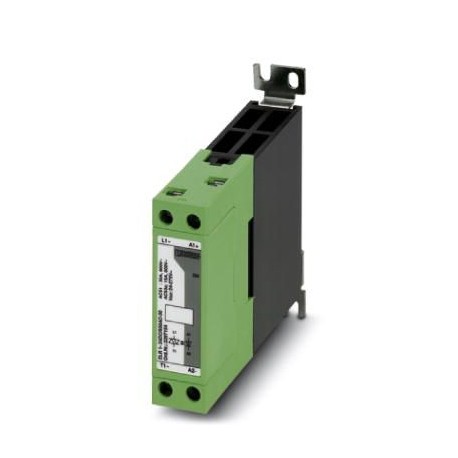

ELR 1- 24DC/600AC-30 2297154 PHOENIX CONTACT 1-phasiges Halbleiterschütz, Eingangsspannung: 24 V DC, Ausgang..

ELR 1- 24DC/600AC-30

2297154

PHOENIX_CONTACT

Verfügbar

Schiff am heute

1-phasiges Halbleiterschütz, Eingangsspannung: 24 V DC, Ausgangsstrom: 30 A, Nullspannungsschalter

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$85.41
3+$81.43
5+$79.99
7+$79.15
10+$78.38
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite22,5 mm
Höhe103 mm
Tiefe103 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-30 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 80 °C

Eingangsdaten

Benennung EingangGeräteversorgung
Eingangsspannungsbereich4 V DC ... 32 V DC
Typischer Eingangsstrom bei UNca. 12 mA
Schaltschwelle≤ 1 V DC ("0"-Signal)
≥ 4 V DC ("1"-Signal)
Übertragungsfrequenz25 Hz
BetriebsspannungsanzeigeLED grün

Ausgangsdaten

Nennausgangsspannungsbereich42 V AC ... 660 V AC (45/65 Hz)
Periodische Spitzensperrspannung1200 V
Netzfrequenz45 Hz
65 Hz
Bemessungsbetriebsstrom bei AC-5130 A
Bemessungsbetriebsstrom bei AC-53a15 A
Leckstrom< 3 mA (im Aus-Zustand)
Restspannung< 1,6 V
Stoßstrom400 A (t = 10 ms)
Grenzlastintegral1800 A2s
SchutzbenennungRCV-Beschaltung
Schutzschaltung/-BauteilRCV-Beschaltung

Anschlussdaten Steuerkreis

Benennung AnschlussSteuerkreis
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM4
Leiterquerschnitt starr0,5 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,5 mm² ... 2,5 mm²
Leiterquerschnitt AWG20 ... 14

Allgemein

Prüfspannung Eingang/Ausgang4 kVeff
Einbaulagesenkrecht (Tragschiene waagerecht)
Montagehinweisanreihbar im Abstand ≥ 22,5 mm
BenennungLuft- und Kriechstrecken zwischen den Stromkreisen
Normen/BestimmungenEN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 55011
IsolierungBasisisolierung

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2297154-ELR 1- 24DC/600AC-30English118 KbytesPHOENIX CONTACT-2297154-ELR 1- 24DC/600AC-30
