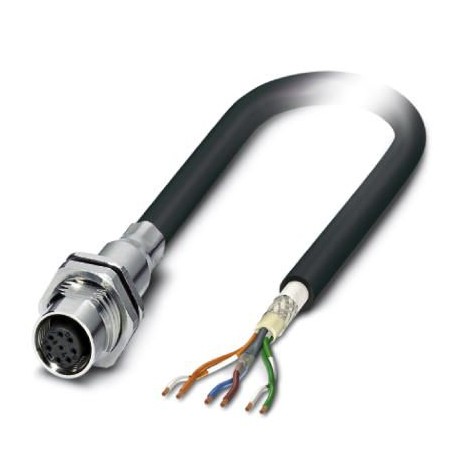

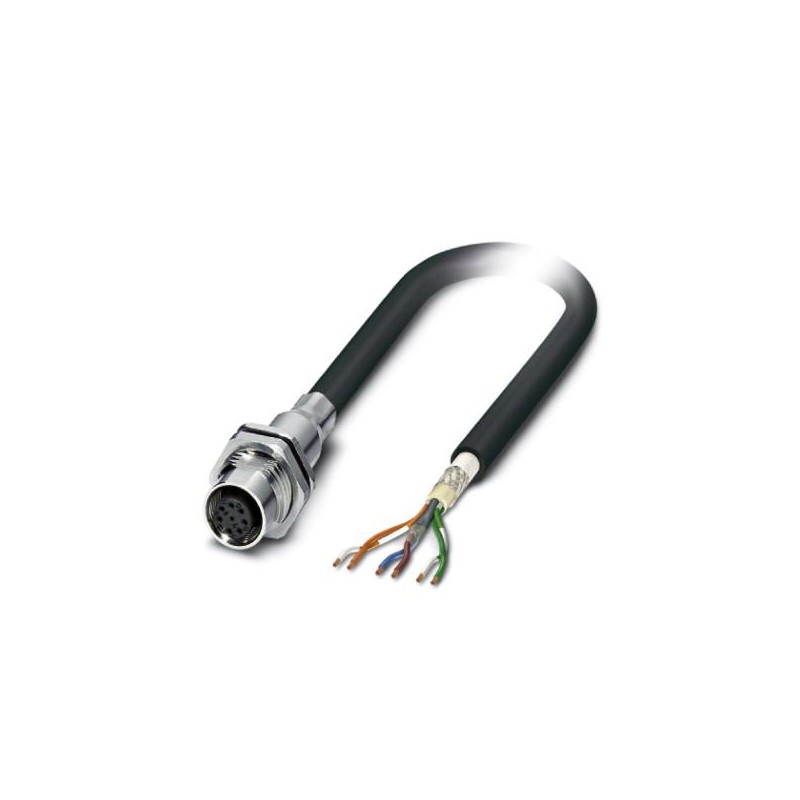

SACCBP-M12FS-6CON-M16/2,0-970 1429114 PHOENIX CONTACT Bussystem-Einbausteckverbinder
SACCBP-M12FS-6CON-M16/2,0-970
1429114
PHOENIX_CONTACT
Bussystem-Einbausteckverbinder
Sensoren > Sensor-Aktor-Einbausteckverbinder
Feldgeräte Verbindung
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1429114 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 324 (PC-2011) |
| GTIN | 4046356323079 |
| Gewicht pro Stück (exklusive Verpackung) | 184,900 g |
| Gewicht pro Stück (inklusive Verpackung) | 184,900 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (Stecker/Buchse) |
|---|---|
| -40 °C ... 85 °C (ohne mechanische Betätigung) | |
| Schutzart | IP67 |
Allgemein
| Hinweis | Die angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen. |
|---|---|
| Bemessungsstrom bei 40 °C | 2 A |
| Bemessungsspannung | 30 V |
| Bemessungsstoßspannung | 0,8 kV |
| Polzahl | 8 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Steckzyklen | > 100 |
| Anzugsdrehmoment | 2 Nm ... 3 Nm (Einbauseitig) |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 6.6 |
| Material Rändel | Messing, vernickelt |
| Material Dichtung | FKM |
Leitung
| Kabeltyp | VARAN |
|---|---|
| Kabeltyp (Kurzzeichen) | 970 |
| Signalart/Kategorie | VARAN CAT5 (IEC 11801), 100 MBit/s |
| Kabelaufbau | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Leiterquerschnitt | 4x 0,25 mm² (Signalleitung) |
| 2x 0,38 mm² (Spannungsversorgung) | |
| AWG Signalleitung | 24 |
| AWG Spannungsversorgung | 22 |
| Leiteraufbau Signalleitung | 19x 0,13 mm |
| Leiteraufbau Spannungsversorgung | 19x 0,16 mm |
| Aderdurchmesser inkl. Isolierung | 1,35 mm (Signalleitung) |
| 1,5 mm (Spannungsversorgung) | |
| Aderfarben | braun, blau, weiß/orange, weiß/grün, grün, orange |
| Art der Paarschirmung | Geflecht aus verzinnten Kupferdrähten, 95 % Bedeckung |
| Gesamtverseilung | 1 Sternvierer und 2 Adern mit 2 Füllern |
| Schirmung | Geflecht aus verzinnten Kupferdrähten, Bedeckung ca. 85 % |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Kabelaußendurchmesser D | 7,8 mm ±0,2 mm |
| Kleinster Biegeradius, fest verlegt | ≥ 93 mm |
| Kleinster Biegeradius, beweglich verlegt | ≥ 93 mm |
| Anzahl der Biegezyklen | 3000000 |
| Biegeradius | 93 mm |
| Verfahrweg | 2 m |
| Verfahrgeschwindigkeit | 1 m/s |
| Beschleunigung | 2 m/s² |
| Kabelgewicht | 81 kg/km |
| Außenmantel, Material | SANTOPRENE halogenfrei |
| Material Innenmantel | TPE |
| Material Füller | Garn |
| Material Aderisolation | PP |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | 5 GΩ*km (Datenleitung) |
| Leiterwiderstand | 77 Ω/m (Datenleitung) |
| Betriebskapazität | 50 nF (Datenleitung) |
| Wellenwiderstand | 100 Ω ±15 % |
| Nennspannung Leitung | 125 V (Datenleitung) |
| 48 V (Spannungsversorgung) | |
| Prüfspannung Leitung | 2000 V (Spannungsversorgung) |
| max. 700 V AC (Datenleitung) | |
| Halogenfreiheit | nach DIN EN 50267-2-1 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 80 °C (Kabel) |
| Umgebungstemperatur (Verlegung) | 0 °C ... 50 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
