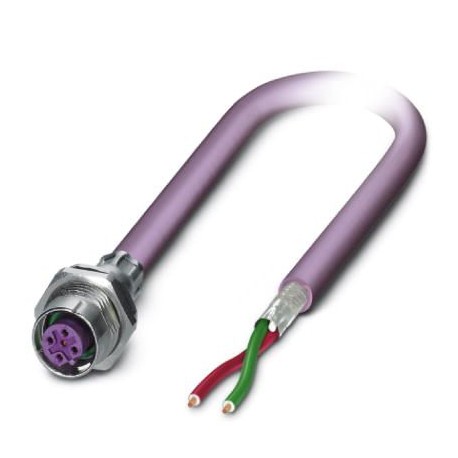

SACCBP-FSB-2CON-PG9/2,0-910SCO 1437465 PHOENIX CONTACT Bussystem-Einbaubuchse
SACCBP-FSB-2CON-PG9/2,0-910SCO
1437465
PHOENIX_CONTACT
Bussystem-Einbaubuchse
Sensoren > Sensor-Aktor-Einbausteckverbinder
Feldgeräte Verbindung
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1437465 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 426 (C-2-2017) |
| GTIN | 4046356457590 |
| Gewicht pro Stück (exklusive Verpackung) | 140,200 g |
| Gewicht pro Stück (inklusive Verpackung) | 140,200 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Hinweis | Die angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen. |
|---|---|
| Bemessungsstrom bei 40 °C | 4 A |
| Bemessungsspannung | 60 V |
| Bemessungsstoßspannung | 1,5 kV |
| Polzahl | 2 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | B - invers |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Signalart/Kategorie | PROFIBUS |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Steckzyklen | > 100 |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 6.6 |
| Material Rändel | Zinkdruckguss, vernickelt |
| Material Dichtung | FKM |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Leitung
| Kabeltyp | PROFIBUS |
|---|---|
| Kabeltyp (Kurzzeichen) | 910 |
| UL AWM Style | 21198 (80 °C / 300 V) |
| Signalart/Kategorie | PROFIBUS |
| Kabelaufbau | 1x2xAWG24/19 |
| Leiterquerschnitt | 2x 0,25 mm² (Signalleitung) |
| AWG Signalleitung | 24 |
| Leiteraufbau Signalleitung | 19x 0,13 mm |
| Aderdurchmesser inkl. Isolierung | 2,55 mm ±0,07 mm |
| Aderfarben | rot, grün |
| Gesamtverseilung | 2 Adern mit 2 Füllern zur Seele |
| Schirmung | Kunststoffkaschierte Alu-Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 85 % |
| Außenmantel, Farbe | violett RAL 4001 |
| Kabelaußendurchmesser D | 7,8 mm ±0,2 mm |
| Kleinster Biegeradius, fest verlegt | 40 mm |
| Kleinster Biegeradius, beweglich verlegt | 65 mm |
| Anzahl der Biegezyklen | 4000000 |
| Biegeradius | 65 mm |
| Verfahrweg | 4,5 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 3 m/s² |
| Kabelgewicht | 90 kg/km |
| Außenmantel, Material | PUR |
| Material Füller | PP |
| Material Aderisolation | Foam-Skin PP |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 5 GΩ*km |
| Leiterwiderstand | ≤ 78,6 Ω/km |
| Leitungs-Kapazität | nom. 30 pF/m |
| Wellenwiderstand | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| Dämpfung | ≤ 0,049 dB/m (bei 16 MHz) |
| Nennspannung Leitung | 30 V |
| Prüfspannung Ader/Ader | 1500 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 1500 V (50 Hz, 1 min.) |
| Flammwidrigkeit | UL 1581, Sec. 1060 (FT-1) |
| IEC 60332-1-2 | |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach IEC 60754-1 | |
| Sonstige Beständigkeit | adhäsionsarm |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -30 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| ≤ 70 °C (Kabel, Schleppketteneinsatz) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
