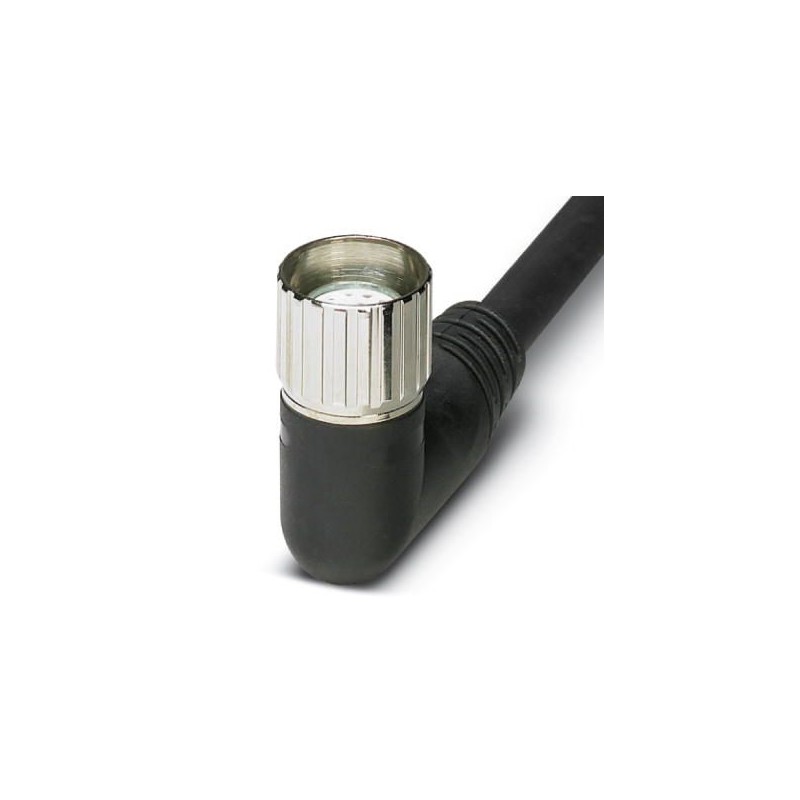

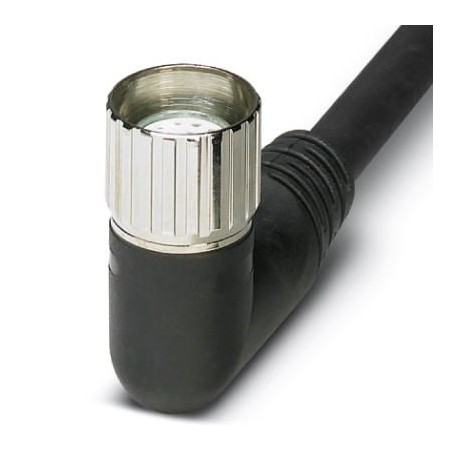

RCK-TWGM/BL16+3/10,0PUR SH 1511828 PHOENIX CONTACT Anschlussbuchse M23, 19-polig, gewinkelt, geschirmt, mit .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

RCK-TWGM/BL16+3/10,0PUR SH 1511828 PHOENIX CONTACT Anschlussbuchse M23, 19-polig, gewinkelt, geschirmt, mit ..

RCK-TWGM/BL16+3/10,0PUR SH

1511828

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Anschlussbuchse M23, 19-polig, gewinkelt, geschirmt, mit geschirmter, angeschlossener Stammleitung, Länge: 10 m

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Sensor/actuator cabling - PLUSCON field - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$164.16
2+$159.85
3+$157.71
4+$156.35
6+$155.32
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

Bemessungsspannung48 V AC
60 V DC
Polzahl19
Anschlussart Sensor/AktorM12-Buchse

Umgebungsbedingungen

SchutzartIP65
IP67
Umgebungstemperatur (Betrieb)-40 °C ... 125 °C (Stecker/Buchse)
-40 °C ... 90 °C (bei fester Verlegung)
-5 °C ... 80 °C (bei beweglicher Verlegung)

Stammleitungsdaten/-anschlussdaten

AnschlussartM23-Steckanschluss
Kabellänge10 m
Kabeltypschleppkettentaugliche Stammleitung
Querschnitt Signalleitung16x 0,5 mm²
AWG Signalleitung20
Leiteraufbau Signalleitung64x 0,10 mm
Querschnitt Spannungsversorgung3x 1 mm²
AWG Spannungsversorgung17
Leiteraufbau Spannungsversorgung128x 0,10 mm
Außendurchmesser11,6 mm
Biegezyklen maximal1500000
Biegeradius120 mm
Verfahrweg2 m
Verfahrgeschwindigkeit2 m/s

Materialangaben

Material GehäusePUR
Material Kontakt StammkabelseiteCu-Legierung
Material Kontaktoberfläche Stammkabelseitevergoldet
Material Kontaktträger StammkabelseitePA

Anschlussbelegung

Steckplatz/Pol = Pin = Aderfarbe1 / 4 (A) = 15 = WH
1 / 2 (B) = 7 = GY/PK
2 / 4 (A) = 5 = GN
2 / 2 (B) = 4 = RD/BU
3 / 4 (A) = 16 = YE
3 / 2 (B) = 8 = WH/GN
4 / 4 (A) = 3 = GY
4 / 2 (B) = 14 = BN/GN
5 / 4 (A) = 17 = PK
5 / 2 (B) = 9 = WH/YE
6 / 4 (A) = 2 = RD
6 / 2 (B) = 13 = YE/BN
7 / 4 (A) = 11 = BK
7 / 2 (B) = 10 = WH/GY
8 / 4 (A) = 1 = VT
8 / 2 (B) = 18 = GY/BN
1-8 / 1 (+ 120 V) = 19 = BN
1-8 / 3 (0 V) = 6 = BU
1-8 / 5 (PE) = 12 = GN/YE

Leitung

KabeltypPUR/PVC schwarz geschirmt
Kabeltyp (Kurzzeichen)PUR
KabelkurzzeichenLiYY11Y-HF
Leiterquerschnitt16x 0,5 mm² (Signalleitung)
3x 1 mm² (Spannungsversorgung)
AWG Signalleitung20
AWG Spannungsversorgung17
Leiteraufbau Signalleitung64x 0,10 mm
Leiteraufbau Spannungsversorgung128x 0,10 mm
GesamtverseilungAdern in Lagen verseilt
SchirmungGeflecht aus verzinnten Kupferdrähten
Außenmantel, Farbetiefschwarz RAL 9005
Kabelaußendurchmesser D11,6 mm ±0,3 mm
Anzahl der Biegezyklen1500000
Mindestbiegeradius, Schleppketteneinsatz10 x D
Verfahrweg2 m
Verfahrgeschwindigkeit2 m/s
Außenmantel, MaterialPUR
Material AderisolationPVC
Material Leiterblanke Cu-Litze
Nennspannung Leitung300 V
Prüfspannung Leitung2000 V
Besondere Eigenschaftensilikonfrei
Frei von lackbenetzungsstörenden Substanzen
FlammwidrigkeitDIN EN 50265
Ölbeständigkeitnach VDE 0472 Teil 803
Sonstige Beständigkeitgut beständig gegen Säuren, Laugen und Lösemittel
Umgebungstemperatur (Betrieb)-40 °C ... 90 °C (Kabel, feste Verlegung)
-5 °C ... 80 °C (Kabel, bewegliche Verlegung)

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1511828-RCK-TWGM/BL16+3/10,0PUR SHEnglish145 KbytesPHOENIX CONTACT-1511828-RCK-TWGM/BL16+3/10,0PUR SH
