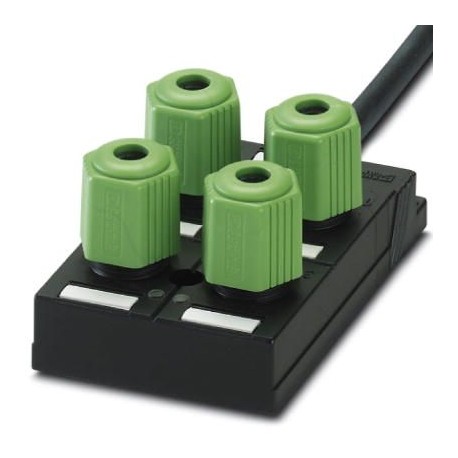

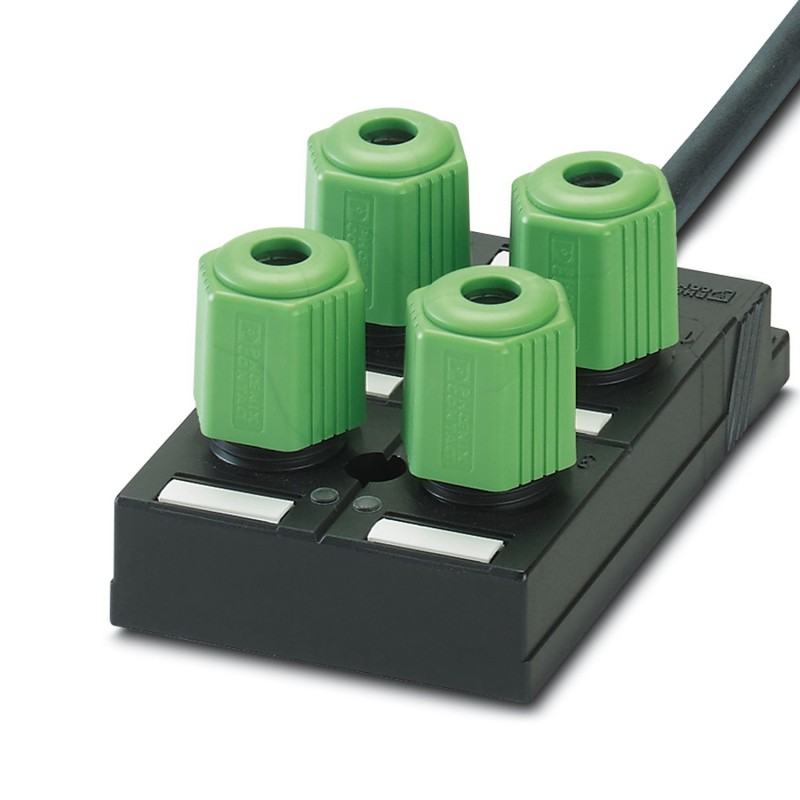

SACB-4Q/4P- 5,0PUR 1683662 PHOENIX CONTACT Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: QUICKON, 0,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SACB-4Q/4P- 5,0PUR 1683662 PHOENIX CONTACT Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: QUICKON, 0,..

SACB-4Q/4P- 5,0PUR

1683662

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: QUICKON, 0,34 mm² ... 0,75 mm², Anzahl der Steckplätze: 4, Polzahl: 4, Steckplatzbelegung: einfach, Statusanzeige: Nein, Universal; Stammleitungsanschluss: Festanschluss 180°, PUR/PVC, Leitungslänge: 5 m, Schirmung: nein

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Sensor/actuator cabling - PLUSCON field - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$66.49
4+$62.48
7+$61.28
10+$60.62
13+$60.19
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

Bemessungsspannung120 V
Betriebsspannung maximal Umax135 V
Strombelastbarkeit je E/A-Signal4 A
Strombelastbarkeit je Steckplatz4 A
Bemessungsstrom gesamt12 A
Polzahl4
Anzahl der Steckplätze4
Brennbarkeitsklasse nach UL 94V0
Anschlussart Sensor/AktorQUICKON

Umgebungsbedingungen

SchutzartIP65
IP67
Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
-40 °C ... 90 °C (bei fester Verlegung)
-5 °C ... 80 °C (bei beweglicher Verlegung)

Stammleitungsanschlussdaten

AnschlussartFestanschluss
Kabellänge5 m

Leitungsangaben (Sensor-/Aktor-Anschluss)

Litzenaufbau nach VDE 0295 / kleinster DrahtdurchmesserKlasse 2-6 // 0,34 mm²: 0,1 mm; 0,5 - 0,75 mm²: 0,15 mm
AderisolationsmaterialPVC/PE
Aderdurchmesser inkl. Isolation≤ 2,5 mm
Leitungsaußendurchmesser minimal4 mm
Leitungsaußendurchmesser maximal7,5 mm
Anzugdrehmoment-Überwurfmutter2,5 Nm
Schlüsselweite Überwurfmutter22 mm
Bemerkung zur Anschlusshäufigkeitbei wiederholtem Leitungsanschluss sind eventuell Dichtung und Krone zu erneuern.
Leiterquerschnitt flexibel min.0,34 mm²
Leiterquerschnitt flexibel max.0,75 mm²
Leiterquerschnitt AWG min22
Leiterquerschnitt AWG max18

Materialangaben

Material GehäusePA
Material VergussmassePUR
Material KontaktStahl/Kupfer
Material KontaktoberflächeSn

Anschlussbelegung

Steckplatz/Pol = Aderfarbe oder Anschluss1 / 4 (A) = WH
2 / 4 (A) = GN
3 / 4 (A) = YE
4 / 4 (A) = GY
1-4 / 1 (+ 120 V) = BN
1-4 / 3 (0 V) = BU
1-4 / 5 (PE) = GN/YE

Leitung

KabeltypPUR/PVC schwarz
Kabeltyp (Kurzzeichen)PUR
KabelkurzzeichenLiYY11Y-HF
UL AWM Style20549
Leiterquerschnitt4x 0,34 mm² (Signalleitung)
3x 0,75 mm² (Energieleitung)
AWG Signalleitung22
AWG Spannungsversorgung18
Leiteraufbau Signalleitung19x 0,15 mm
Leiteraufbau Spannungsversorgung42x 0,15 mm
Aderdurchmesser inkl. Isolierung1,3 mm ±0,1 mm (Signalleitung)
1,8 mm ±0,1 mm (Energieleitung)
GesamtverseilungAdern in Lagen verseilt
Außenmantel, Farbeschwarz RAL 9005
Wandstärke Innenmantel≥ 0,15 mm
Wandstärke Außenmantel≥ 0,38 mm
Kabelaußendurchmesser D6,9 mm ±0,2 mm
Mindestbiegeradius, fest verlegt7,5 x D
Mindestbiegeradius, flexibel verlegt10 x D
Anzahl der Biegezyklen1500000
Biegeradius69 mm
Verfahrweg2 m
Verfahrgeschwindigkeit2 m/s
Kabelgewicht77,9 kg/km
Außenmantel, MaterialPUR
Material InnenmantelPVC
Material AderisolationPVC
Material Leiterblanke Cu-Litze
Nennspannung Leitung300 V
Prüfspannung Leitung2000 V
Besondere Eigenschaftensilikonfrei
FlammwidrigkeitDIN EN 50265
Ölbeständigkeitnach VDE 0472 Teil 803
Sonstige Beständigkeitgut beständig gegen Säuren, Laugen und Lösemittel
Umgebungstemperatur (Betrieb)-40 °C ... 90 °C (Kabel, feste Verlegung)
-5 °C ... 80 °C (Kabel, bewegliche Verlegung)
