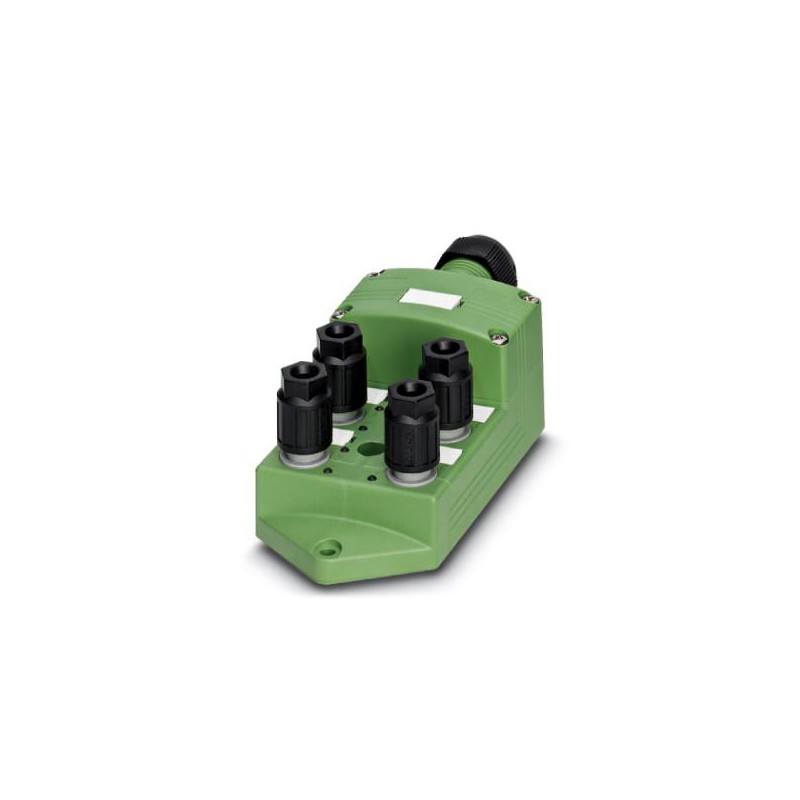

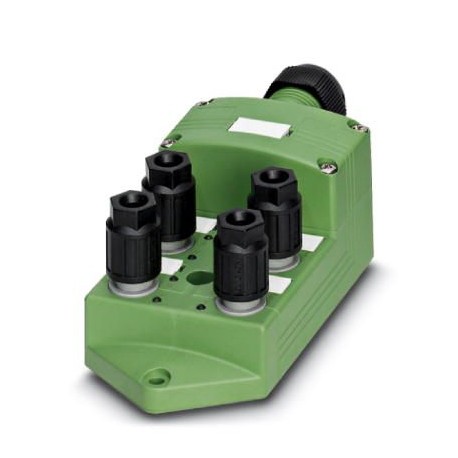

SACB- 4/4-L-C QO-0,34 1548383 PHOENIX CONTACT Sensor-/Aktor-Box
SACB- 4/4-L-C QO-0,34
1548383
PHOENIX_CONTACT
Sensor-/Aktor-Box
Sensoren > Passiver Sensor-/Aktor-Verteiler (mit Leitung)
Kabel, Stecker, Boxen und QUICKON
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1548383 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 272 (C-2-2017) |
| GTIN | 4046356142854 |
| Gewicht pro Stück (exklusive Verpackung) | 209,760 g |
| Gewicht pro Stück (inklusive Verpackung) | 261,000 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | PL (Polen) |
Allgemein
| Bemessungsspannung | 24 V DC |
|---|---|
| Betriebsspannung maximal Umax | 30 V DC |
| Strombelastbarkeit je E/A-Signal | 2 A |
| Strombelastbarkeit je Steckplatz | 4 A |
| Bemessungsstrom gesamt | 10 A |
| 2x 8 A (bei Potenzialtrennung) | |
| Polzahl | 4 |
| Anzahl der Steckplätze | 4 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Anschlussart Sensor/Aktor | QUICKON |
Lokale Diagnosefunktion
| Lokale Diagnose | Versorgungsspannung je Modul LED grün |
|---|---|
| Statusanzeige I/O LED gelb |
Stammleitungsdaten/-anschlussdaten
| Anschlussart | Steckbarer Schraubanschluss |
|---|---|
| Leiterquerschnitt min (Signal) | 0,14 mm² |
| Leiterquerschnitt max (Signal) | 1,5 mm² |
| Leiterquerschnitt AWG min (Signal) | 26 |
| Leiterquerschnitt AWG max (Signal) | 16 |
| Abisolierlänge (Signal) | 7 mm |
| Leiterquerschnitt min (Energie) | 0,14 mm² |
| Leiterquerschnitt max (Energie) | 1,5 mm² |
| Leiterquerschnitt AWG min (Energie) | 26 |
| Leiterquerschnitt AWG max (Energie) | 16 |
| Leitungsaußendurchmesser min | 7 mm |
| Leitungsaußendurchmesser max | 12 mm |
| Abmantellänge | 50 mm (Stammleitung) |
| Anzugdrehmoment-Deckelschraube | 0,35 Nm |
| Anzugsdrehmoment-Überwurfmutter | 2,5 Nm |
| Anzugdrehmoment Montageschraube für Gehäusebefestigung | 0,5 Nm |
Leitungsangaben (Sensor-/Aktor-Anschluss)
| Litzenaufbau nach VDE 0295 / kleinster Drahtdurchmesser | Klasse 2-6 |
|---|---|
| Aderisolationsmaterial | PVC / PE /PP |
| Aderdurchmesser inkl. Isolation | 0,7 mm ... 1,3 mm |
| Leitungsaußendurchmesser minimal | 3,5 mm |
| Leitungsaußendurchmesser maximal | 6 mm |
| Anzugsdrehmoment-Überwurfmutter | 2 Nm |
| Schlüsselweite Überwurfmutter | 13 mm |
| Leiterquerschnitt flexibel min. | 0,14 mm² |
| Leiterquerschnitt flexibel max. | 0,34 mm² |
| Leiterquerschnitt AWG min | 26 |
| Leiterquerschnitt AWG max | 22 |
Materialangaben
| Material Gehäuse | PBT |
|---|---|
| Material Vergussmasse | PUR |
| Material Kontakt | Stahl/Kupfer |
| Material Kontaktoberfläche | Sn |
| Material Kontaktträger | PA 6.6 |
| Material Kontakt Stammkabelseite | Cu-Legierung |
| Material Kontaktoberfläche Stammkabelseite | vergoldet |
| Material Kontaktträger Stammkabelseite | PA 6.6 V0 |
Anschlussbelegung
| Steckplatz/Pol = Aderfarbe oder Anschluss | 1 / 4 (A) = 1 / 4 |
|---|---|
| 1 / 2 (B) = 1 / 2 | |
| 2 / 4 (A) = 2 / 4 | |
| 2 / 2 (B) = 2 / 2 | |
| 3 / 4 (A) = 3 / 4 | |
| 3 / 2 (B) = 3 / 2 | |
| 4 / 4 (A) = 4 / 4 | |
| 4 / 2 (B) = 4 / 2 | |
| 1-4 / 1 (+ 24 V) = UN | |
| 1-4 / 3 (0 V) = 0 V |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
