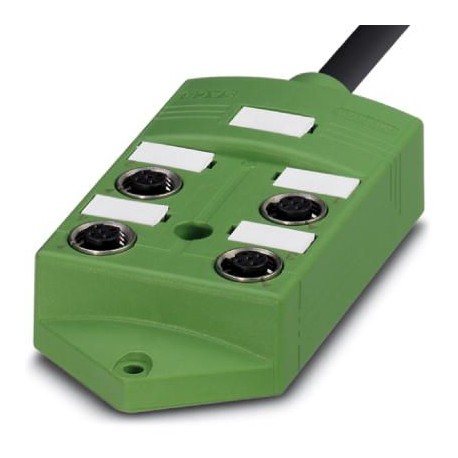

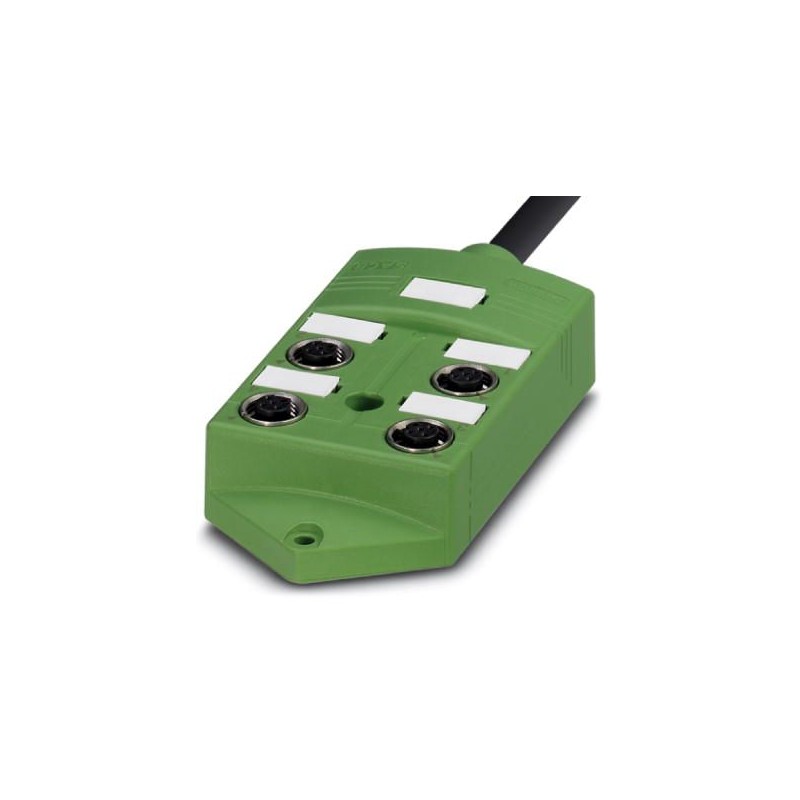

SACB-4/ 4-10,0PUR SCO 1516975 PHOENIX CONTACT Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: M12-SPEE.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SACB-4/ 4-10,0PUR SCO 1516975 PHOENIX CONTACT Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: M12-SPEE..

SACB-4/ 4-10,0PUR SCO

1516975

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: M12-SPEEDCON-Buchse Metall, Anzahl der Steckplätze: 4, Polzahl: 4, Kodierung: A - Standard, Steckplatzbelegung: einfach, Statusanzeige: Nein, Universal; Stammleitungsanschluss: Festanschluss 180°, PUR/PVC, Leitungslänge: 10 m, Schirmung: nein

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Sensor/actuator cabling - PLUSCON field - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$72.63
3+$69.10
6+$67.41
9+$66.57
12+$66.08
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

Bemessungsspannung120 V
Betriebsspannung maximal Umax135 V
Strombelastbarkeit je E/A-Signal2 A
Strombelastbarkeit je Steckplatz4 A
Bemessungsstrom gesamt12 A
Polzahl4
Anzahl der Steckplätze4
Brennbarkeitsklasse nach UL 94V0
Anschlussart Sensor/AktorM12-SPEEDCON-Buchse

Umgebungsbedingungen

SchutzartIP65
IP67
IP69K
Umgebungstemperatur (Betrieb)-30 °C ... 90 °C
-40 °C ... 90 °C (bei fester Verlegung)
-5 °C ... 80 °C (bei beweglicher Verlegung)

Stammleitungsanschlussdaten

AnschlussartFestanschluss
Kabellänge10 m
Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung0,4 Nm
Anzugdrehmoment Montageschraube für Gehäusebefestigung0,5 Nm

Materialangaben

Material GehäusePBT
Material VergussmassePUR
Material KontaktCu-Legierung
Material Kontaktoberflächevergoldet
Material KontaktträgerPA
Material GewindehülseZink-Druckguss
Material Gewindehülseoberflächevernickelt
Material O-RingNBR

Anschlussbelegung

Steckplatz/Pol = Aderfarbe oder Anschluss1 / 4 (A) = WH
2 / 4 (A) = GN
3 / 4 (A) = YE
4 / 4 (A) = GY
1-4 / 1 (+ 120 V) = BN
1-4 / 3 (0 V) = BU
1-4 / 5 (PE) = GN/YE

Leitung

KabeltypPUR/PVC schwarz
Kabeltyp (Kurzzeichen)PUR
KabelkurzzeichenLiYY11Y-HF
UL AWM Style20549
Leiterquerschnitt4x 0,34 mm² (Signalleitung)
3x 0,75 mm² (Energieleitung)
AWG Signalleitung22
AWG Spannungsversorgung18
Leiteraufbau Signalleitung19x 0,15 mm
Leiteraufbau Spannungsversorgung42x 0,15 mm
Aderdurchmesser inkl. Isolierung1,3 mm ±0,1 mm (Signalleitung)
1,8 mm ±0,1 mm (Energieleitung)
GesamtverseilungAdern in Lagen verseilt
Außenmantel, Farbeschwarz RAL 9005
Wandstärke Innenmantel≥ 0,15 mm
Wandstärke Außenmantel≥ 0,38 mm
Kabelaußendurchmesser D6,9 mm ±0,2 mm
Mindestbiegeradius, fest verlegt7,5 x D
Mindestbiegeradius, flexibel verlegt10 x D
Anzahl der Biegezyklen1500000
Biegeradius69 mm
Verfahrweg2 m
Verfahrgeschwindigkeit2 m/s
Kabelgewicht77,9 kg/km
Außenmantel, MaterialPUR
Material InnenmantelPVC
Material AderisolationPVC
Material Leiterblanke Cu-Litze
Nennspannung Leitung300 V
Prüfspannung Leitung2000 V
Besondere Eigenschaftensilikonfrei
FlammwidrigkeitDIN EN 50265
Ölbeständigkeitnach VDE 0472 Teil 803
Sonstige Beständigkeitgut beständig gegen Säuren, Laugen und Lösemittel
Umgebungstemperatur (Betrieb)-40 °C ... 90 °C (Kabel, feste Verlegung)
-5 °C ... 80 °C (Kabel, bewegliche Verlegung)

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1516975-SACB-4/ 4-10,0PUR SCOEnglish164 KbytesPHOENIX CONTACT-1516975-SACB-4/ 4-10,0PUR SCO
