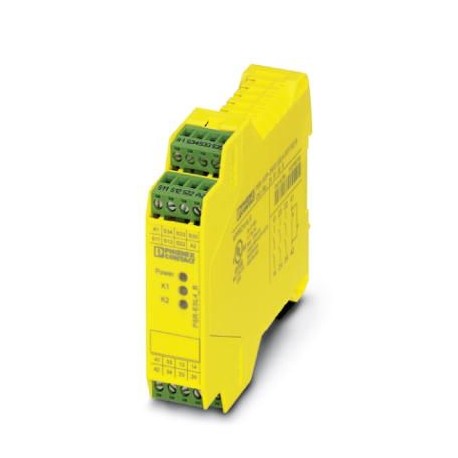

PSR-SCP- 24UC/ESL4/3X1/1X2/B 2981059 PHOENIX CONTACT Sicherheitsrelais
PSR-SCP- 24UC/ESL4/3X1/1X2/B
2981059
PHOENIX_CONTACT
Sicherheitsrelais
Sicherheit und Kommunikation
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2981059 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 262 (C-6-2017) |
| GTIN | 4017918927202 |
| Gewicht pro Stück (exklusive Verpackung) | 193,900 g |
| Gewicht pro Stück (inklusive Verpackung) | 222,700 g |
| Zolltarifnummer | 85371098 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Max. zul. Luftfeuchtigkeit (Lagerung/Transport) | 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Einsatzhöhe | ≤ 2000 m (über NN) |
Eingangsdaten
| Eingangsnennspannung UN | 24 V AC/DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,85 ... 1,1 |
| Eingangsstrom bei UNtypisch | 150 mA AC |
| 70 mA DC | |
| Spannung an Eingangs-, Start- und Rückführkreis | ca. 24 V DC |
| Ansprechzeit typisch | 25 ms (manueller Start) |
| 100 ms (automatischer Start) | |
| Rückfallzeit typisch | 10 ms |
| Gleichzeitigkeit Eingang 1/2 | ∞ |
| Wiederbereitschaftszeit | 1 s |
| Betriebsspannungsanzeige | LED grün |
| Statusanzeige | LED grün |
| Schutzbeschaltung | Sicherung PTC-Widerstand |
| Überspannungsschutz Suppressordiode |
Ausgangsdaten
| Kontaktausführung | 3 Freigabestrompfade |
|---|---|
| 1 Meldestrompfad | |
| Kontaktmaterial | AgSnO2, + 0,2 µm Au |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 15 V AC/DC |
| Grenzdauerstrom | 6 A |
| Einschaltstrom maximal | 6 A |
| Einschaltstrom minimal | 25 mA |
| Quadr. Summenstrom | 72 A2(ITH2= I12+ I22+ I32) |
| Abschaltleistung (ohmsche Last) maximal | 144 W (24 V DC, τ = 0 ms) |
| 288 W (48 V DC, τ = 0 ms) | |
| 77 W (110 V DC, τ = 0 ms) | |
| 88 W (220 V DC, τ = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| Abschaltleistung (induktive Last) maximal | 48 W (24 V DC, τ = 40 ms) |
| 40 W (48 V DC, τ = 40 ms) | |
| 35 W (110 V DC, τ = 40 ms) | |
| 33 W (220 V DC, τ = 40 ms) | |
| Schaltleistung minimal | 0,4 W |
| Lebensdauer mechanisch | ca. 107Schaltspiele |
| Schaltvermögen (360/h Schaltspiele) | 6 A (24 V DC) |
| 5 A (230 V AC) | |
| Ausgangssicherung | 10 A gL/gG NEOZED (Schließer) |
Allgemein
| Relaistyp | Elektromechanisches Relais mit zwangsgeführten Kontakten nach EN 50205 |
|---|---|
| Nennbetriebsart | 100 % ED |
| Nettogewicht | 193,9 g |
| Einbaulage | beliebig |
| Montageart | Tragschienenmontage |
| Schutzart | IP20 |
| IP54 | |
| Schutzart Einbauort minimal | IP54 |
| Farbe Gehäuse | gelb |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| steckbar | ja |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Abisolierlänge | 7 mm |
| Schraubengewinde | M3 |
Sicherheitstechnische Kenngrößen
| Stopp-Kategorie | 0 |
|---|---|
| Benennung | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 |
| Benennung | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 |
| Benennung | EN ISO 13849 |
| Performance Level (PL) | e |
| Kategorie | 4 |
| Benennung | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
|---|---|
| Normen/Bestimmungen | DIN EN 50178/VDE 0160 |
| Bemessungsisolationsspannung | 250 V |
| Bemessungsstoßspannung / Isolierung | 4 kV / Basisisolierung (Sichere Trennung, verstärkte Isolierung und 6 KV zwischen A1-A2 / Logik / Freigabe- und Meldestrompfaden.) |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Schock | 15g |
| Vibration (Betrieb) | 10 Hz ... 150 Hz, 2g |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
