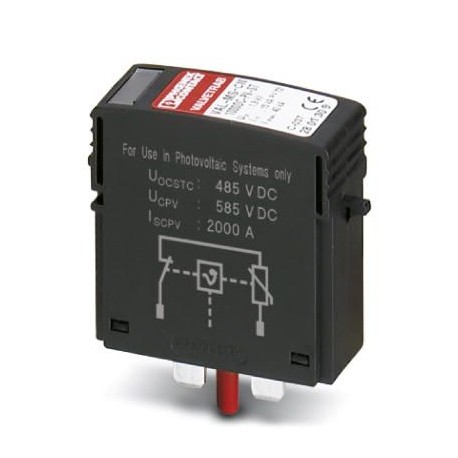

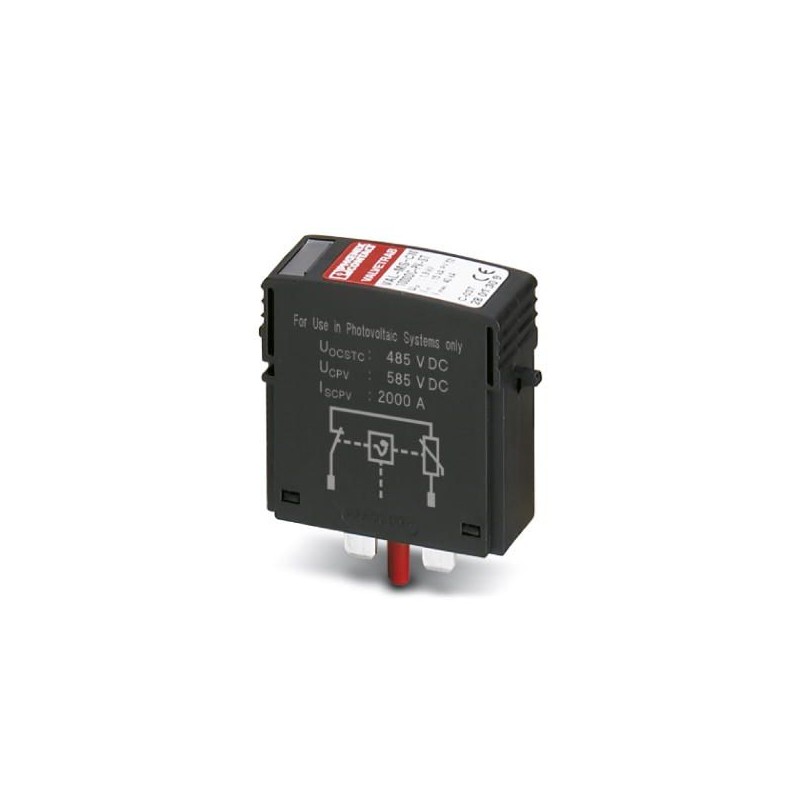

VAL-MS 1000DC-PV-ST 2800624 PHOENIX CONTACT Ersatzstecker für PV-Ableiterkombinationen der Produktfamilie VA.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

VAL-MS 1000DC-PV-ST 2800624 PHOENIX CONTACT Ersatzstecker für PV-Ableiterkombinationen der Produktfamilie VA..

VAL-MS 1000DC-PV-ST

2800624

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Ersatzstecker für PV-Ableiterkombinationen der Produktfamilie VAL-MS 1000DC-PV-...

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$45.50
5+$42.09
10+$41.06
15+$40.55
20+$40.26
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Höhe52,4 mm
Breite17,5 mm
Tiefe55,3 mm
Teilungseinheit1 TE

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 80 °C
Höhenlage≤ 2000 m (amsl (über normal Null))
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 %
Schock (Betrieb)60g (Halber Sinus / 11ms / 3x XYZ)
Vibration (Betrieb)7,5g (5-500 Hz / 2,5 h / XYZ)

Allgemein

Normen/BestimmungenEN 50539-11 2013
IEC PrüfklassePV T2
PV T2
SPD AusfallverhaltenOCM (Abtrennfehlerverhalten)
SPD DesignSpannungsbegrenzender Typ
EinbauortInnenraum
ZugänglichkeitZugänglich
Einbauort der AbtrennvorrichtungIntern
Montageartauf Basiselement
Farbetiefschwarz RAL 9005
Material GehäusePA 6.6-FR
Verschmutzungsgrad2
Brennbarkeitsklasse nach UL 94V-0
Meldung Überspannungsschutz defektoptisch

Schutzschaltung Gleichspannungsseite (DC)

Höchste Dauerspannung UCPV585 V DC
Leerlaufspannung UOCSTC≤ 485 V DC
Kurzschlussfestigkeit ISCPV1000 A
Dauerbetriebsstrom ICPV< 20 µA
Standby-Leistungsaufnahme PC≤ 25 mVA
Nennableitstoßstrom (8/20) µs15 kA
Maximaler Ableitstoßstrom Imax (8/20) µs40 kA
Schutzpegel Up≤ 1,9 kV
Restspannung Ures≤ 1,9 kV (bei In)
≤ 1,5 kV (bei 5 kA)
≤ 1,7 kV (bei 10 kA)
≤ 2 kV (bei 20 kA)
≤ 2,3 kV (bei 30 kA)
≤ 2,5 kV (bei 40 kA)
Ansprechzeit tA≤ 25 ns
Isolationswiderstand Riso> 5 GΩ (bei 500 V DC)

UL Spezifikationen

SPD Typ4 (for Type 2 photovoltaic applications)
Maximale Dauerspannung MCOV (L-G)1170 V DC
Nennspannung970 V AC
SchutzpfadeL-G
Energieverteilungssystem1
Nennspannungsschutz VPR (L-G)2,5 kV
Nennableitstoßstrom In (L-G)10 kA

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2800624-VAL-MS 1000DC-PV-STEnglish113 KbytesPHOENIX CONTACT-2800624-VAL-MS 1000DC-PV-ST
