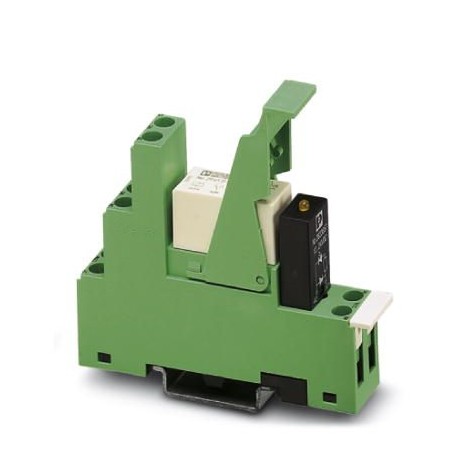

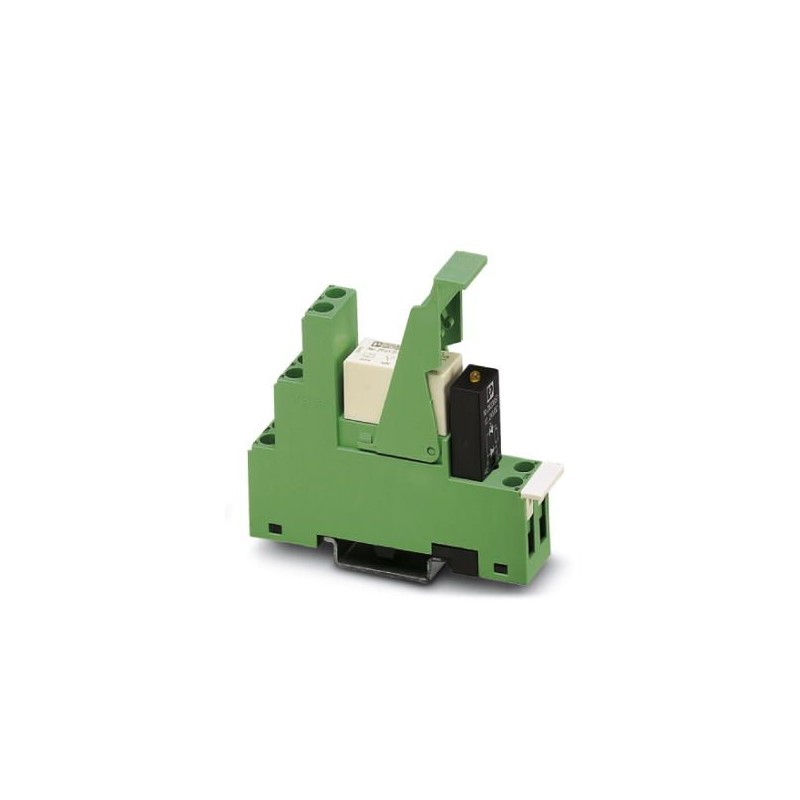

PR1-RSC3-LV-230AC/2X21AU 2834559 PHOENIX CONTACT Relaismodul
PR1-RSC3-LV-230AC/2X21AU
2834559
PHOENIX_CONTACT
5
Relaismodul
industrielle Relais
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2834559 |
|---|---|
| Verpackungseinheit | 5 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 395 (C-7-2015) |
| GTIN | 4046356044448 |
| Gewicht pro Stück (exklusive Verpackung) | 64,236 g |
| Gewicht pro Stück (inklusive Verpackung) | 69,850 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 230 V AC |
|---|---|
| Typischer Eingangsstrom bei UN | 6 mA (bei 50 Hz) |
| 5,5 mA (bei 60 Hz) | |
| Ansprechzeit typisch | 3 ms ... 12 ms |
| Rückfallzeitbereich typisch | 2 ms ... 22 ms |
| Schutzbeschaltung | Varistor |
| Betriebsspannungsanzeige | LED gelb |
| Verlustleistung bei Nennbedingung | 1,38 W |
Kontaktseite
| Kontaktausführung | 2 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi, hartvergoldet |
| Schaltspannung maximal | 30 V AC |
| 36 V DC | |
| Schaltspannung minimal | 100 mV (bei 10 mA) |
| Schaltstrom minimal | 1 mA (bei 24 V) |
| Einschaltstrom maximal | 50 mA |
| Grenzdauerstrom | 50 mA |
| Abschaltleistung (ohmsche Last) maximal | 1,2 W (bei 24 V DC) |
Kontaktseite (bei zerstörter Goldschicht)
| Kontaktmaterial | AgNi |
|---|---|
| Hinweis | folgende Werte gelten bei zerstörter Goldschicht |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 5 V |
| Grenzdauerstrom | 8 A |
| Einschaltstrom maximal | 15 A (300 ms) |
| Schaltstrom minimal | 10 mA |
| Abschaltleistung (ohmsche Last) maximal | 2000 VA (bei 250 V AC) |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 110 V, DC13) | |
| 0,2 A (bei 250 V, DC13) | |
| 2 A (bei 24 V, AC15) | |
| 2 A (bei 120 V, AC15) | |
| 2 A (bei 250 V, AC15) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV (50 Hz, 1 min.) |
|---|---|
| Prüfspannung Relaiskontakt/Relaiskontakt | 2,5 kV (50 Hz, 1 min.) |
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | 3x 107Schaltspiele |
| Lebensdauer elektrisch | siehe Diagramm |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Nettogewicht (SAP) | 64,236 g |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Erregerseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Kontaktseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| EN 50178 | |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Set-Inhalt
Steckbares Miniaturleistungsrelais, mit Mehrlagen-Goldkontakt, 2 Wechsler, Eingangsspannung 230 V AC
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
