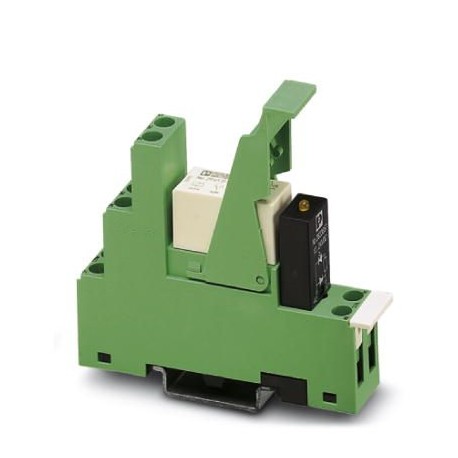

PR1-RSC3-LDP-24DC/2X21AU 2834520 PHOENIX CONTACT Vormontierte Relaismodule mit Schraubanschluss, bestehend a.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PR1-RSC3-LDP-24DC/2X21AU 2834520 PHOENIX CONTACT Vormontierte Relaismodule mit Schraubanschluss, bestehend a..

PR1-RSC3-LDP-24DC/2X21AU

2834520

PHOENIX_CONTACT

5

Verfügbar

Schiff am heute

Vormontierte Relaismodule mit Schraubanschluss, bestehend aus: Relaissockel, Mehrlagenkontaktrelais, steckbarem Anzeige-/ Entstörmodul und Haltebügel. Eingangsspannung: 24 V DC, 2 Wechsler, 8 A

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
5+$10.45
25+$9.69
45+$9.49
65+$9.39
85+$9.32
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite16 mm
Höhe78,5 mm
Tiefe71 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 85 °C

Erregerseite

Eingangsnennspannung UN24 V DC
Typischer Eingangsstrom bei UN19 mA
Ansprechzeit typisch8 ms
Rückfallzeit typisch10 ms
SchutzbeschaltungFreilaufdiode
BetriebsspannungsanzeigeLED gelb
Verlustleistung bei Nennbedingung0,46 W

Kontaktseite

Kontaktausführung2 Wechsler
KontaktmaterialAgNi, hartvergoldet
Schaltspannung maximal30 V AC
36 V DC
Schaltspannung minimal100 mV (bei 10 mA)
Schaltstrom minimal1 mA (bei 24 V)
Einschaltstrom maximal50 mA
Grenzdauerstrom50 mA
Abschaltleistung (ohmsche Last) maximal1,2 W (bei 24 V DC)
Hinweisfolgende Werte gelten bei zerstörter Goldschicht
Schaltspannung maximal250 V AC/DC
Schaltspannung minimal5 V
Grenzdauerstrom8 A
Einschaltstrom maximal15 A (300 ms)
Schaltstrom minimal10 mA
Abschaltleistung (ohmsche Last) maximal2000 VA (bei 250 V AC)
Schaltvermögen nach DIN VDE 0660/IEC 609472 A (bei 24 V, DC13)
0,2 A (bei 110 V, DC13)
0,2 A (bei 250 V, DC13)
2 A (bei 24 V, AC15)
2 A (bei 120 V, AC15)
2 A (bei 250 V, AC15)

Allgemein

Prüfspannung Relaiswicklung/Relaiskontakt4 kV (50 Hz, 1 min.)
Prüfspannung Relaiskontakt/Relaiskontakt2,5 kV (50 Hz, 1 min.)
Betriebsart100 % ED
Lebensdauer mechanisch3 x 107 Schaltspiele
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Verschmutzungsgrad3
ÜberspannungskategorieIII
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand

Anschlussdaten Eingangsseite

Benennung AnschlussErregerseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14
