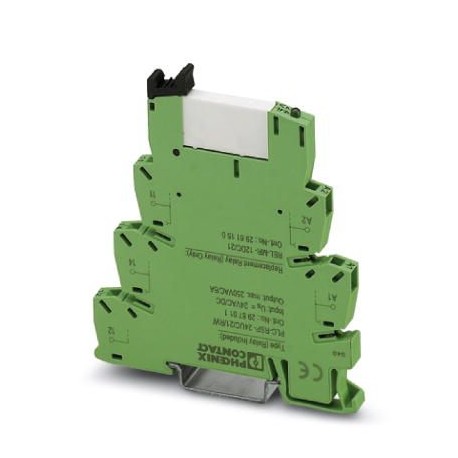

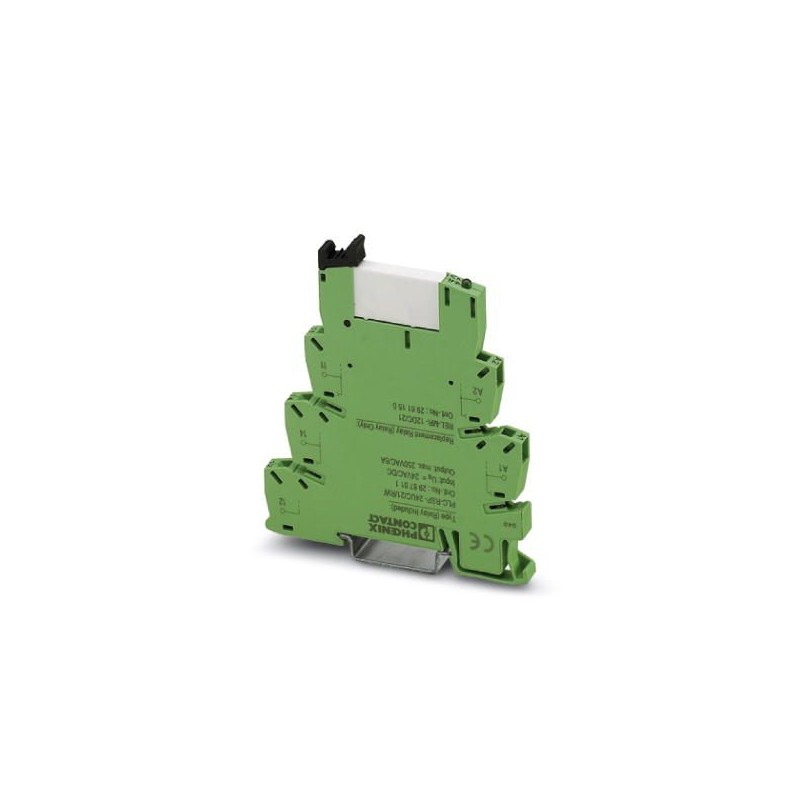

PLC-RSP- 24UC/21AU/RW 2987024 PHOENIX CONTACT PLC-INTERFACE für Bahnanwendungen, bestehend aus Grundklemme m.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-RSP- 24UC/21AU/RW 2987024 PHOENIX CONTACT PLC-INTERFACE für Bahnanwendungen, bestehend aus Grundklemme m..

PLC-RSP- 24UC/21AU/RW

2987024

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

PLC-INTERFACE für Bahnanwendungen, bestehend aus Grundklemme mit Zugfederanschluss und steckbarem Miniaturrelais mit Mehrlagen-Goldkontakt, Bereich: 0,7 x UN bis 1,25 x UN, Temperaturklasse TX: -40 °C bis +70 °C, 1 Wechsler, Eingangsspannung 24 V DC

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
10+$32.72
20+$32.01
30+$31.83
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite6,2 mm
Höhe80 mm
Tiefe94 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 70 °C (Temperaturklasse TX)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C

Erregerseite

Eingangsnennspannung UN24 V DC
Eingangsspannungsbereich bezogen auf UN0,7 ... 1,25
Typischer Eingangsstrom bei UN9 mA
Ansprechzeit typisch4 ms
Rückfallzeit typisch4 ms
Spulenspannung12 V DC
SchutzbeschaltungBrückengleichrichter Brückengleichrichter
Freilaufdiode Freilaufdiode
Überspannungsschutz
RCZ-Filter
Weitbereichselektronik
BetriebsspannungsanzeigeLED gelb

Kontaktseite

Kontaktausführung1 Wechsler
KontaktmaterialAgSnO, hartvergoldet
Schaltspannung maximal30 V AC
36 V DC
Schaltspannung minimal100 mV (bei 10 mA)
Schaltstrom minimal1 mA (bei 24 V)
Einschaltstrom maximal50 mA
Grenzdauerstrom50 mA
Abschaltleistung (ohmsche Last) maximal1,2 W (bei 24 V DC)
Schaltvermögen nach DIN VDE 0660/IEC 609471 A (24 V (DC13))
0,2 A (110 V (DC13))
0,1 A (220 V (DC13))
3 A (24 V (AC15))
3 A (120 V (AC15))
3 A (230 V (AC 15))
Hinweisfolgende Werte gelten bei zerstörter Goldschicht
Schaltspannung maximal250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen.)
Schaltspannung minimal12 V AC/DC
Grenzdauerstrom6 A
Schaltstrom minimal10 mA
Abschaltleistung (ohmsche Last) maximal140 W (bei 24 V DC)
20 W (bei 48 V DC)
18 W (bei 60 V DC)
23 W (bei 110 V DC)
40 W (bei 220 V DC)
1500 VA (bei 250 V AC)
Schaltvermögen nach DIN VDE 0660/IEC 609472 A (bei 24 V, DC13)
0,2 A (bei 110 V, DC13)
0,1 A (bei 220 V, DC13)
3 A (bei 24 V, AC15)
3 A (bei 120 V, AC15)
3 A (bei 230 V, AC15)

Allgemein

Prüfspannung Relaiswicklung/Relaiskontakt4 kVeff (50 Hz, 1 min.)
Betriebsart100 % ED
SchutzartRT III (Relais)
IP20 (Relaissockel)
Lebensdauer mechanischca. 2 x 107 Schaltspiele
Brennbarkeitsklasse nach UL 94V0
Normen/BestimmungenEN 50155 (VDE 0115 Teil 200)
EN 50178
IEC 62103
EN 61373
EN 50121
Bemessungsstoßspannung / Isolierung6 kV
Bemessungsisolationsspannung250 V AC
Verschmutzungsgrad2
ÜberspannungskategorieIII
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand

Anschlussdaten Eingangsseite

Benennung AnschlussErregerseite
AnschlussartZugfederanschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14
