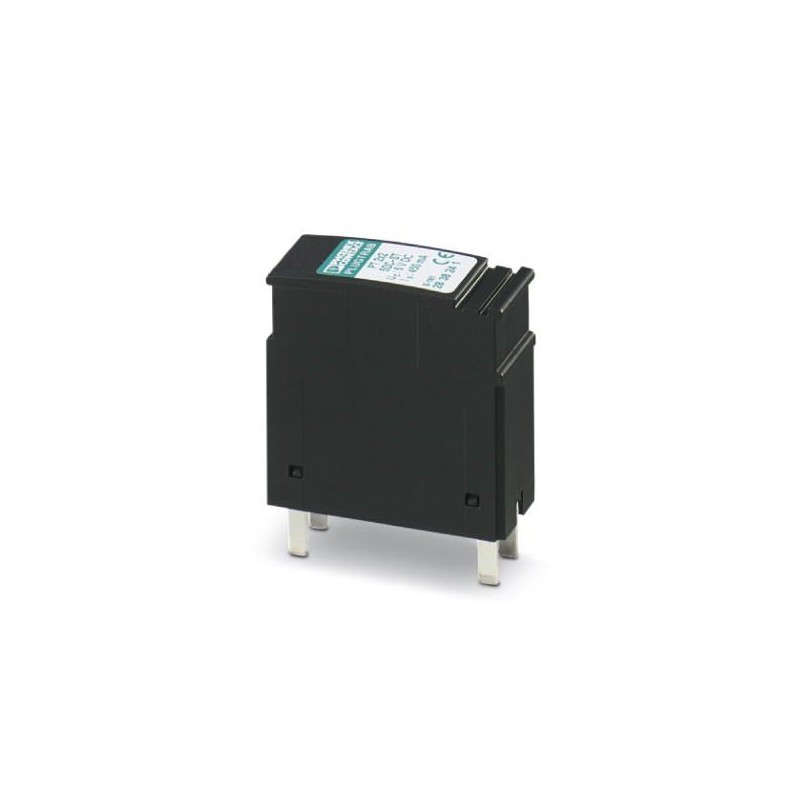

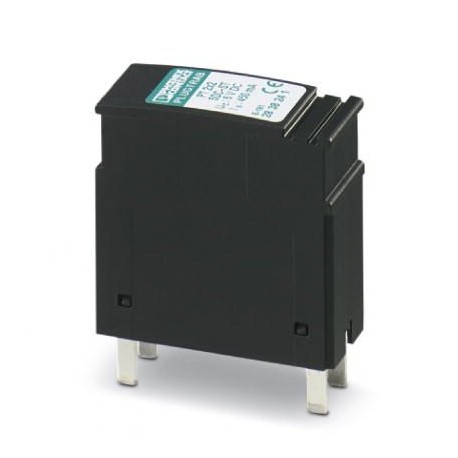

PT 2X2- 5DC-ST 2838241 PHOENIX CONTACT Überspannungsschutzstecker
PT 2X2- 5DC-ST
2838241
PHOENIX_CONTACT
10
Überspannungsschutzstecker
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2838241 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 99 (C-4-2017) |
| GTIN | 4017918182656 |
| Gewicht pro Stück (exklusive Verpackung) | 20,899 g |
| Gewicht pro Stück (inklusive Verpackung) | 26,080 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Maße
| Höhe | 44,8 mm |
|---|---|
| Breite | 17,5 mm |
| Tiefe | 51,7 mm |
| Teilungseinheit | 1 TE |
| Höhe Komplettmodul | 90 mm |
| Breite Komplettmodul | 17,7 mm |
| Tiefe Komplettmodul | 65,5 mm |
Allgemein
| Material Gehäuse | PA 6.6 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | schwarz |
| Normen für Luft- und Kriechstrecken | VDE 0110-1 |
| IEC 60664-1 | |
| Montageart | auf Basiselement |
| Bauform | Stecker |
| Wirkungsrichtung | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: | ab SW-Rev. 1.00 |
Schutzschaltung
| IEC-Prüfklasse | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Nennspannung UN | 5 V DC |
| Höchste Dauerspannung UC | 6 V DC |
| 4 V AC | |
| Bemessungsstrom | 450 mA (45 °C) |
| Betriebswirkstrom ICbei UC | ≤ 1 mA |
| Schutzleiterstrom IPE | ≤ 1 µA (mit PT 2X2+F-BE) |
| ≤ 4 µA | |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 10 kA |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 10 kA |
| Impulsableitstoßstrom Iimp(10/350) µs | 2,5 kA (pro Pfad) |
| Gesamtableitstoßstrom Itotal(8/20) µs | 20 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Ader) | 10 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 10 kA |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 12 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 450 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 10 V |
| Restspannung bei In(Ader-Ader) | ≤ 10 V |
| Restspannung bei In (Ader-Signalmasse) | ≤ 450 V |
| Restspannung bei Ian (10/1000) µs (Ader-Ader) | ≤ 12 V |
| Ansprechzeit tA(Ader-Ader) | ≤ 1 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, sym. | 0,5 dB (≤ 200 kHz) |
| Einfügungsdämpfung aE, asym. | |
| Grenzfrequenz fg (3dB), sym. im 50 Ohm-System | typ. 1 MHz |
| Kapazität (Ader-Ader) | 6 nF |
| Widerstand pro Pfad | 2,2 Ω |
| Meldung Überspannungsschutz defekt | keine |
| Stoßstromfestigkeit (Ader-Ader) | C2 - 10 kV/5 kA |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Anschlussdaten
| Anschlussart | Schraubanschluss (in Verbindung mit Basiselement) |
|---|---|
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,8 Nm |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2838241-PT 2X2- 5DC-ST | 128 Kbytes |
|
